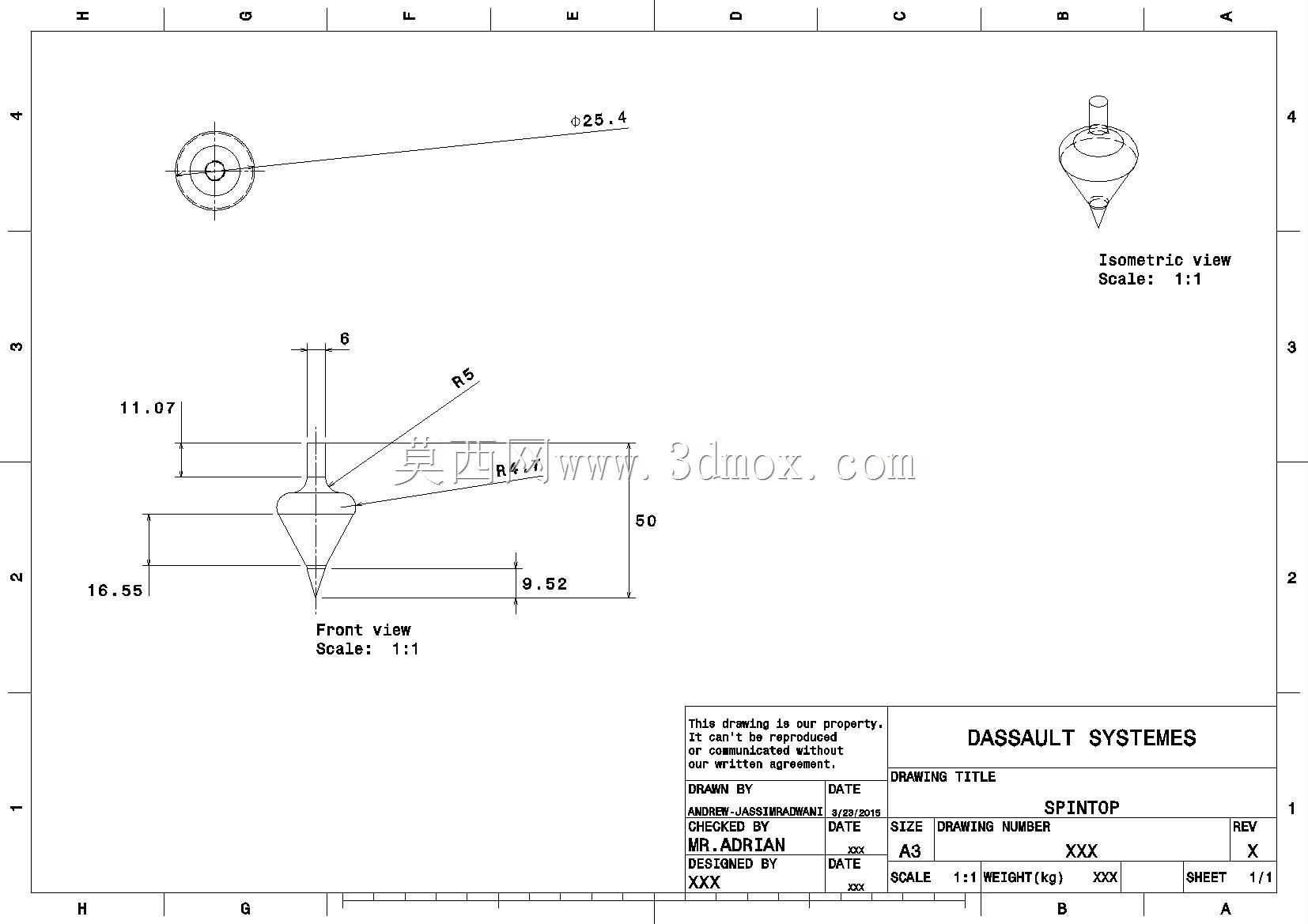

数控车削加工传统陀螺结构设计

　　这类回转体陀螺构件，是数控车床实操训练、工艺验证环节非常典型的教学与实操载体，同时也可作为传统民俗玩具的工业化量产设计参考。从实际加工场景来看，该工件完全适配卧式数控车床的单工序装夹加工逻辑，无需额外搭配四轴、铣削等附加工序，棒料一次装夹即可完成全部外轮廓加工，非常适合数控入门阶段的操作者练习G代码圆弧插补、锥面加工、外圆精车的参数匹配。从功能特性来看，该结构遵循陀螺旋转的核心力学逻辑，上部设置的圆柱段既可以作为加工时的装夹定位基准，也能作为旋转启动时的施力握持部位，中部的大直径球形回转段是整个构件的质量集中区，能够在旋转过程中提供足够的转动惯量，保证旋转状态的稳定性，下部的锥尖结构采用小角度收敛设计，接触端做微小圆弧过渡，

　　既能够减少旋转时的接触摩擦阻力，也能避免锥尖过于尖锐导致的易崩损问题。设计过程中需要重点把控各段轮廓的同轴度要求，从上部圆柱段到中部球体再到下部锥尖，所有回转轮廓的轴线必须完全重合，一旦出现同轴度偏差，旋转时就会产生偏心晃动，大幅缩短旋转持续时间，甚至无法稳定直立。外轮廓的曲面过渡需要做到顺滑无接刀痕，尤其是圆柱段与球体衔接处、球体与锥面衔接处的曲率变化要平缓，既能够降低车削加工时的刀具应力突变，减少扎刀风险，也能避免应力集中导致的工件受力变形。从安装与加工边界来看，该工件可直接采用直径匹配球体最大外径的圆棒料进行加工，装夹时仅需夹持棒料上端的预留工艺夹头，加工完成后切断即可，不需要设计额外的安装定位结构，加工全程刀具仅需沿X、

　　Z轴做两轴联动，走刀路径清晰，工艺编排难度低。在实际教学场景中，这类工件常被用来考核操作者对曲面车削的走刀速度、进给量、刀具刀尖圆弧补偿的掌握程度，不同的加工参数设置会直接影响最终的表面粗糙度与轮廓精度，而轮廓精度又直接决定陀螺的实际旋转表现，能够非常直观地反馈加工质量。在民用玩具量产场景中，该结构可适配木质、金属、工程塑料等多种棒料材质，仅需调整对应的车削切削参数即可实现批量生产，结构本身无复杂内凹、倒扣特征，脱模与加工难度都极低，适合低成本规模化制造。
