猎鹰诱饵机内部传动结构设计方案

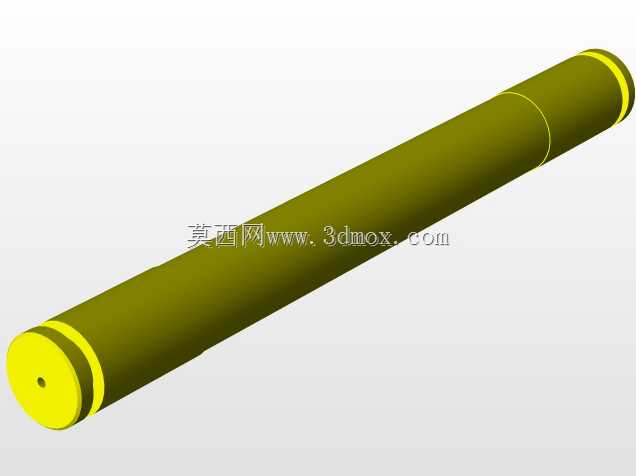

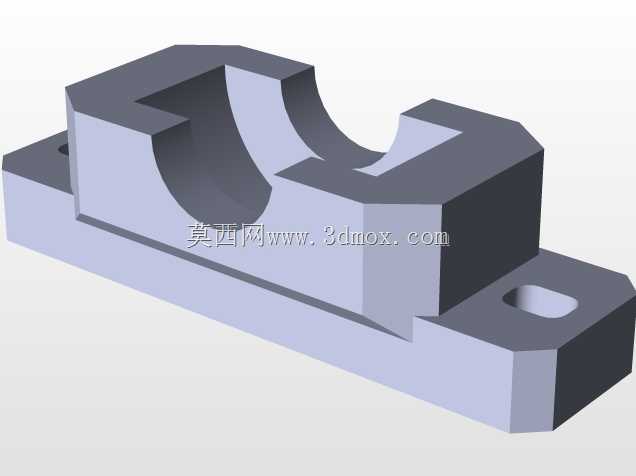

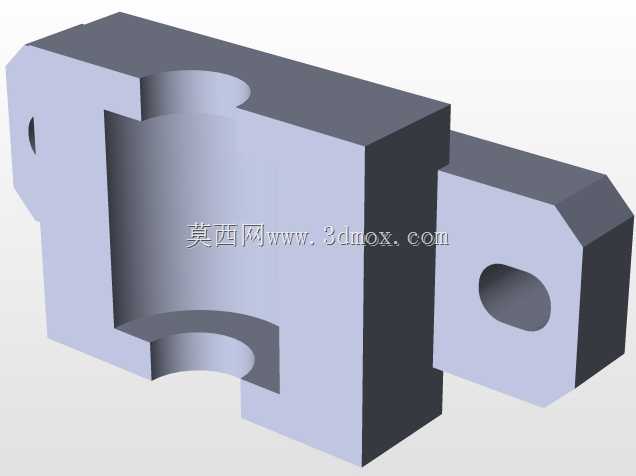

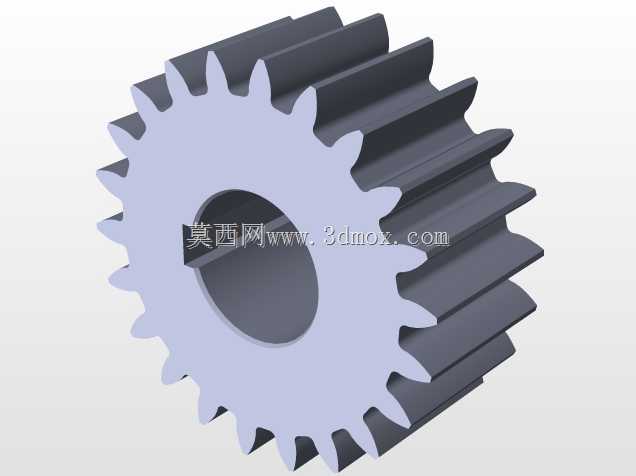

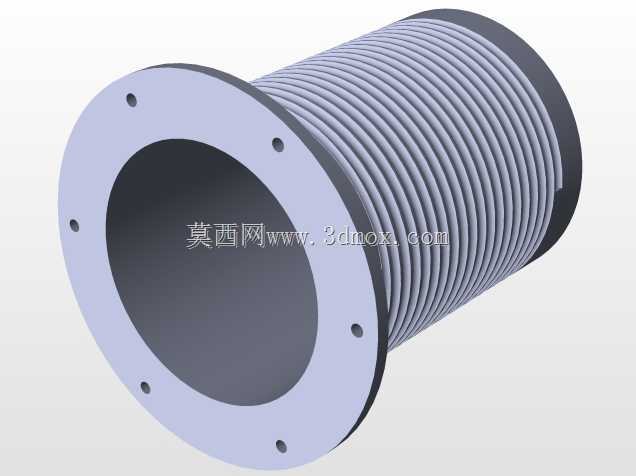

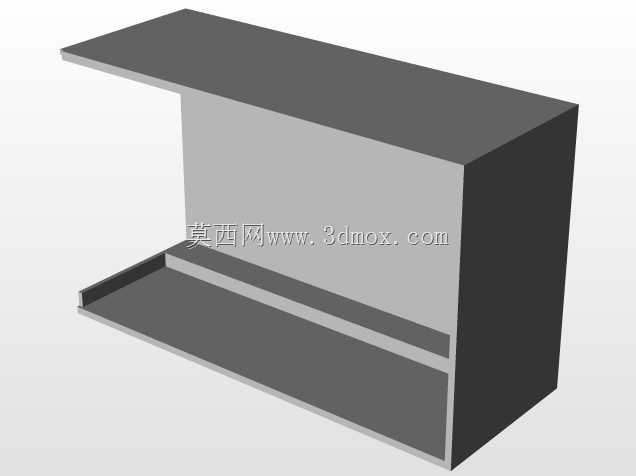

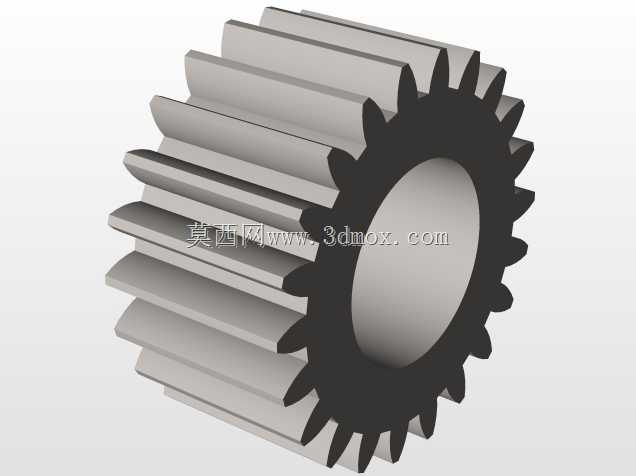

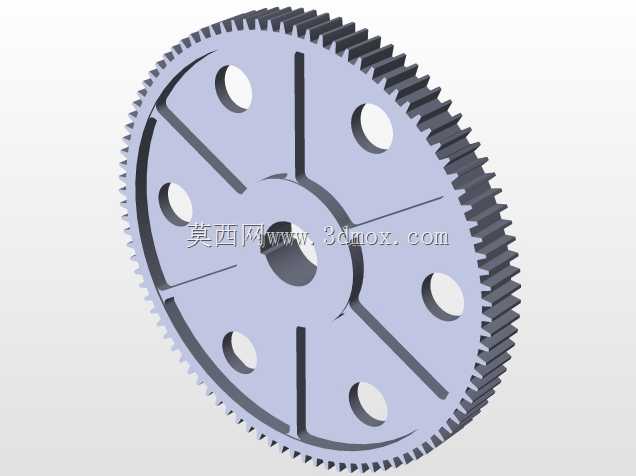

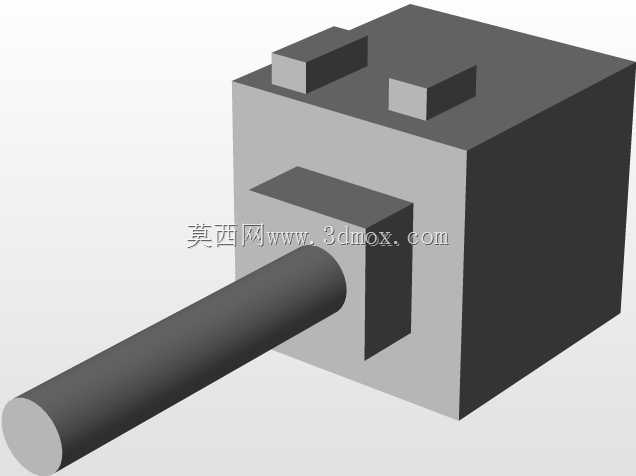

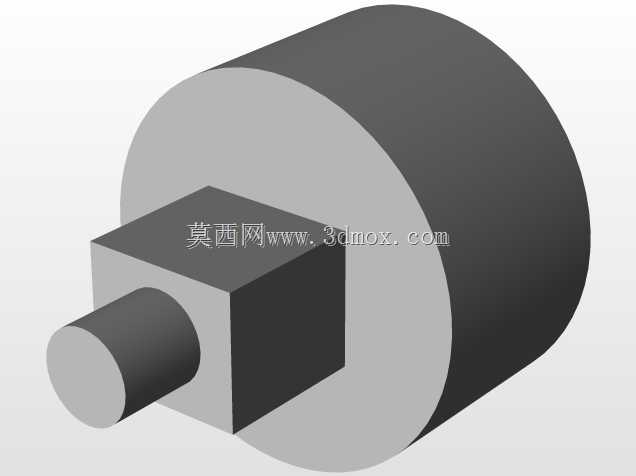

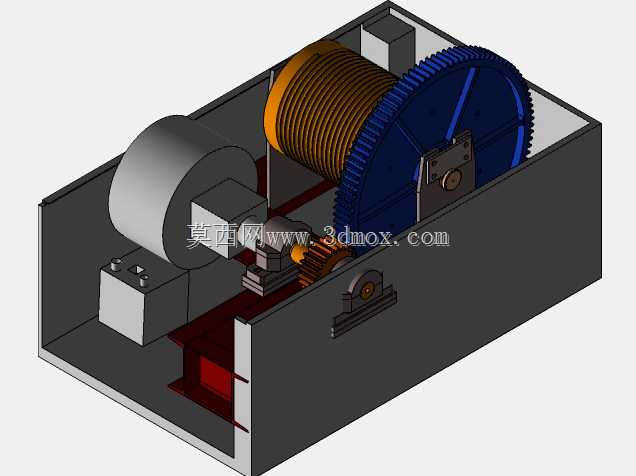

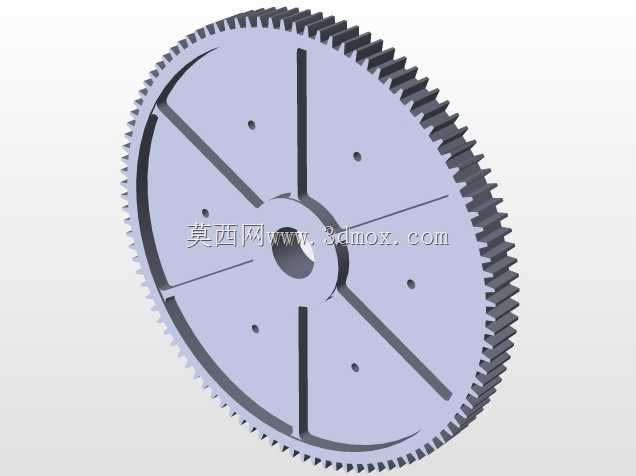

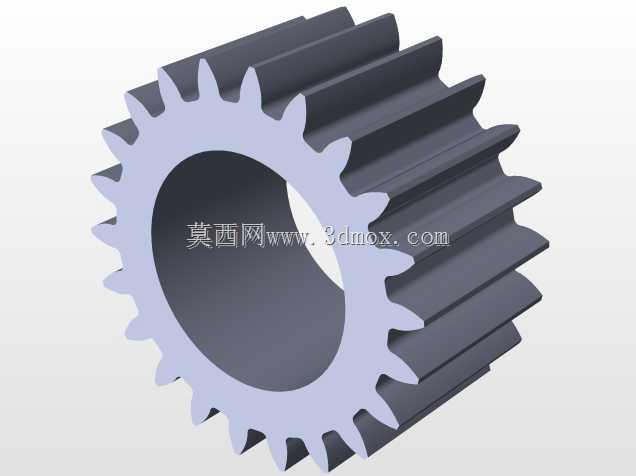

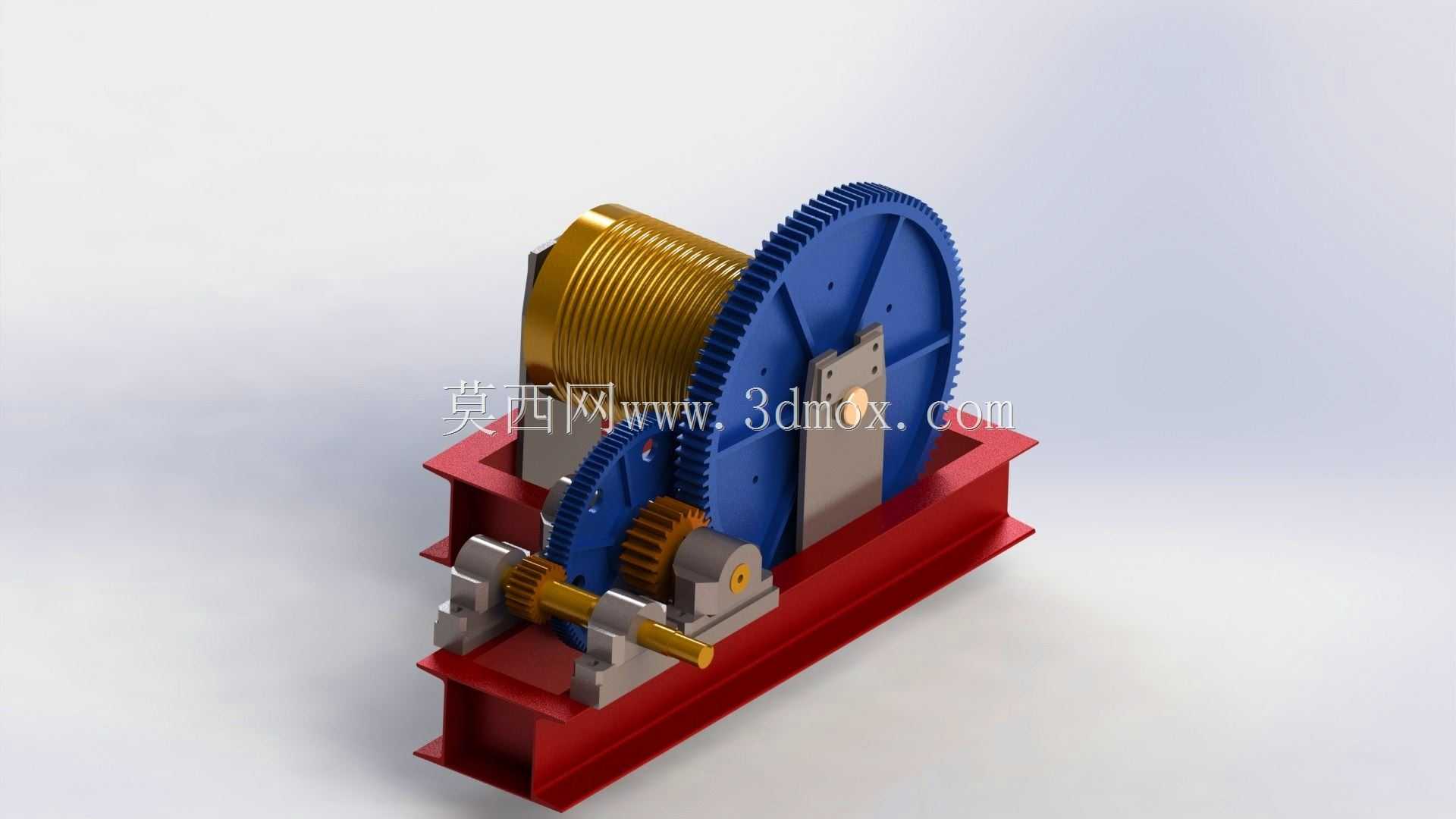

该设备主要应用于机场、农田、高压输电线路沿线等需要驱避鸟类的场景，通过模拟猎鹰活动的相关触发机制，实现区域内鸟类的主动驱离，减少鸟类活动对航空器起降、农作物生长、电力设施运行带来的安全隐患。从结构布局来看，整体采用箱式集成设计，所有传动与执行部件均收纳于矩形金属箱体内，既可以为内部构件提供防护，避免户外扬尘、降水对传动副的侵蚀，也能明确设备的安装边界，箱体底部预留的安装孔位可直接适配地面支架、杆塔横担等不同安装基面，安装时无需额外设计复杂的转接构件，可直接通过螺栓完成固定。核心传动链路采用小齿轮驱动大直径齿圈的减速结构，输入端连接动力单元，通过齿轮副的减速增扭作用，将动力传递至同轴布置的卷筒部件，卷筒表面加工有连续的螺旋绳槽，可保证牵引绳索在收放过程中整齐排布，避免出现乱绳、卡滞问题，卷筒旁侧设置的限位支架可配合触发部件实现行程控制，保证诱饵模拟动作的行程范围处于设计区间内，不会出现过卷、过放的故障。设计过程中优先考虑了户外长期运行的可靠性，传动副的啮合间隙预留了温度形变余量，可适应-20℃到60℃的户外环境温度变化，箱体内的构件排布充分考虑了维护便利性，打开箱体上盖即可直接接触所有传动节点，日常润滑、易损件更换无需完全拆解设备。动力单元旁侧设置的电气安装位可集成控制模块，支持定时触发、远程触发等不同控制模式，可根据不同应用场景的驱鸟需求调整动作频率与动作幅度，设备整体的重心靠近箱体底部安装面，在大风工况下可保持足够的安装稳定性，不会出现倾覆问题。卷筒与齿圈的同轴度通过两端的轴承座进行约束，装配时可通过轴承座的调整垫片微调啮合间隙，保证齿轮传动的平稳性，降低运行过程中的噪音与振动，避免设备自身的振动导致安装紧固件松动。
