法兰式带壳管路连接导流漏斗结构

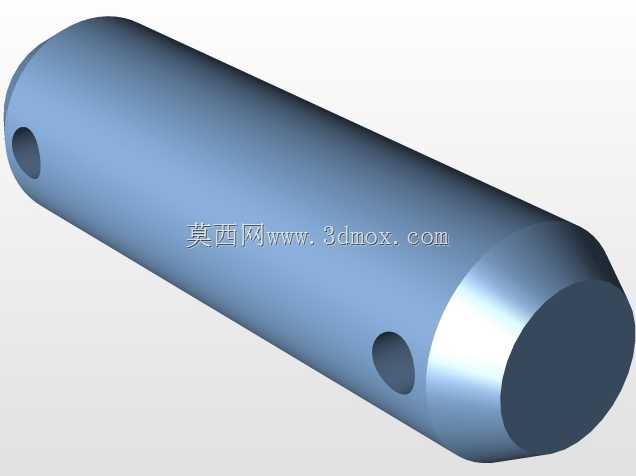

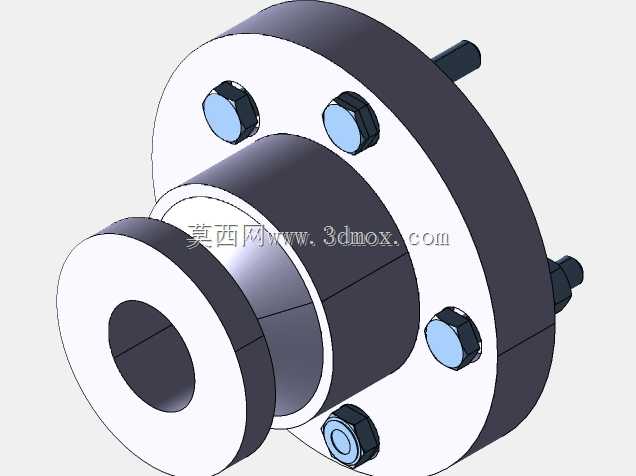

　　这类带壳导流漏斗结构，常应用在流体输送管路的中段衔接位置，多用于小口径管路的变径导流、介质汇流或者取样引流场景，在化工配料管路、小型润滑系统输油管路、实验台流体输送回路中都能见到这类结构的身影。不同于敞口式的普通漏斗，该结构采用封闭带壳设计，能够避免输送过程中介质飞溅、外界杂质落入管路的问题，同时配合法兰端面的密封结构，可承受一定的管路内压，满足低压流体密闭输送的需求。从结构设计逻辑来看，主体采用阶梯式同轴回转结构，一端为小口径插接端，可直接对接硬质管路或者软管接头，另一端为带安装孔的法兰盘结构，通过圆周均布的内六角螺栓实现与对接端的刚性连接，螺栓沿法兰圆周均匀排布，能够保证连接面受力均匀，避免局部密封失效。

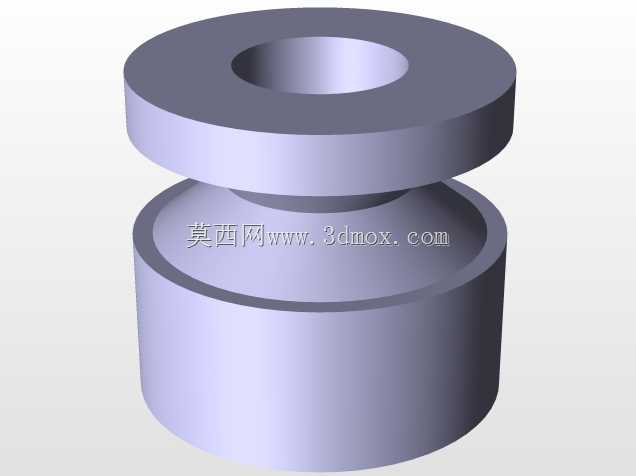

　　中间的壳体部分做了圆滑过渡的变径设计，既能够减少流体流经时的局部阻力，避免介质在变径位置出现滞留结垢的问题，也能优化整体结构的应力分布，降低管路振动带来的结构疲劳风险。在安装边界上，法兰盘的外径尺寸根据对接管路的通径匹配标准法兰规格，安装孔的孔距符合常规低压法兰的安装尺寸规范，不需要额外加工转接板就可以直接和同规格的标准法兰端面对接；整体轴向长度控制在紧凑范围内，不会占用过多的管路安装空间，适合在布局紧凑的设备内部管路中使用。结构设计时将插接端的配合公差设置为过渡配合，装配时可加装密封胶圈实现径向密封，法兰端面预留有密封垫片的安装槽位，对接时配合耐油橡胶或者四氟垫片，能够实现端面的可靠密封，避免输送介质出现渗漏。

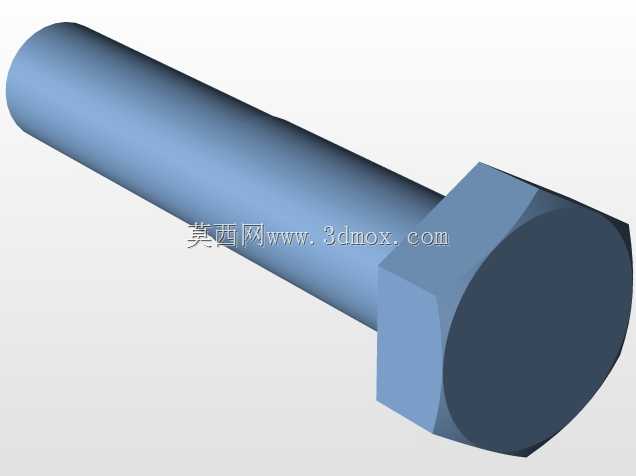

　　圆周分布的螺栓选型根据法兰承受的压紧力匹配，拧紧时采用对角顺序紧固的方式，可保证法兰端面各位置的压紧力一致，避免出现垫片压偏导致的泄漏问题。该结构的壳体部分采用等壁厚设计，在保证结构强度的前提下尽可能降低整体重量，同时也便于后续的加工成型，不管是采用棒料机加工还是注塑成型，都能快速实现批量生产。实际使用过程中，该结构可根据输送介质的特性匹配不同的材质，输送普通水性介质可采用工程塑料材质降低成本，输送油类或者弱腐蚀性介质可采用不锈钢或者铝合金材质，满足不同工况的使用需求。
