径向发动机配套缸套结构三维数模

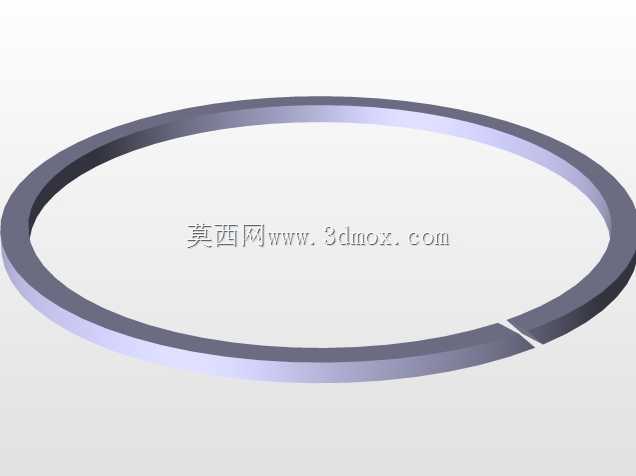

　　在航空活塞动力、小型固定式动力机组以及早期摩托动力单元的径向发动机布局中，缸套作为燃烧室的核心承载部件，直接决定了动力单元的密封可靠性、散热效率与往复运动副的磨损寿命。不同于直列、V型发动机的缸体集成式缸筒设计，径向发动机的星形排布特性要求每一个气缸单元都具备独立的安装适配性，缸套需要单独完成与曲轴箱安装座的定位密封、与散热鳍片组的贴合装配，同时为活塞往复运动提供高精度的导向基准。这款缸套的设计过程中，首先要匹配径向发动机单缸的排量参数，确定缸筒内壁的公称直径，内壁的圆柱度公差需要控制在微米级，避免活塞环在往复行程中出现偏磨、漏气的问题，内壁的珩磨网纹参数也需要匹配活塞环的表面处理工艺，保证运行初期的油膜留存能力，

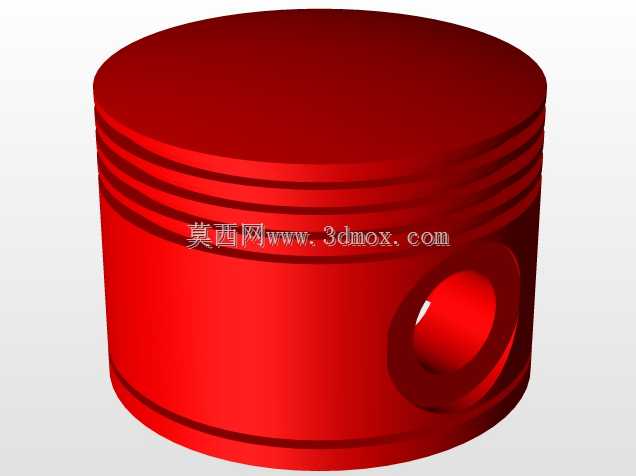

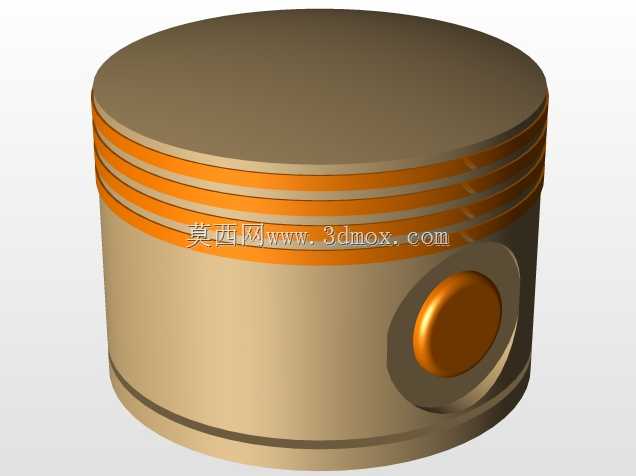

　　降低冷启动阶段的磨损量。从安装边界来看，缸套下端设置有定位止口，与曲轴箱的气缸安装孔采用过渡配合，止口端面的平面度公差需要严格控制，保证气缸垫压紧后不会出现燃气泄漏、润滑油窜入燃烧室的问题；缸套外壁的粗糙度设计兼顾了与散热结构的贴合需求，对于风冷型径向发动机，外壁可以直接与一体式散热鳍片过盈装配，对于液冷版本则预留了冷却液流道的密封配合面。实际应用场景中，这类缸套需要承受燃烧室点火瞬间的高温高压冲击，工作过程中内壁温度梯度变化极大，设计时充分考虑了热膨胀量的匹配，缸套材料的线膨胀系数与活塞材料保持合理差值，避免热机状态下出现活塞卡滞或者配合间隙过大导致的敲缸问题。缸套上端面与气缸盖的配合面设置有密封环槽，可适配金属包覆气缸垫的安装，

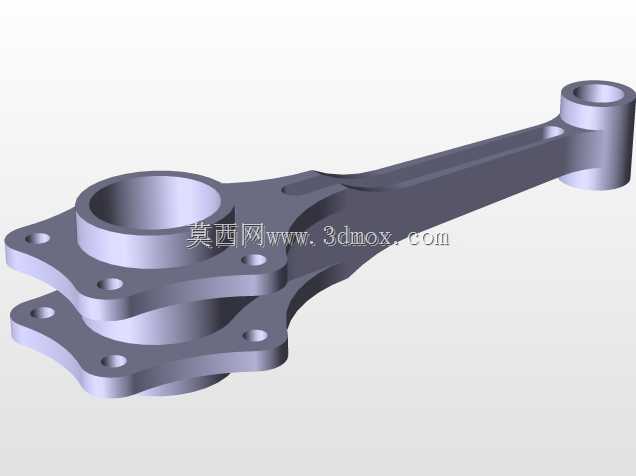

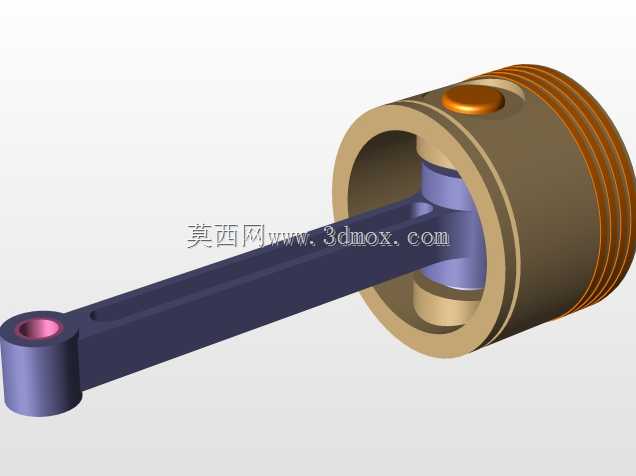

　　保证燃烧室的密封压力满足压缩比设计要求。不同于普通车用发动机的缸套设计，径向发动机的缸套因为呈星形辐射排布，每个缸套的安装角度都存在差异，因此缸套的外部结构没有多余的干涉凸起，所有安装定位特征都集中在下端止口与上端配合面，既方便单缸的独立拆装维护，也能保证整台发动机星形布局的紧凑性，在有限的径向空间内完成多缸动力单元的排布。在建模过程中，重点还原了缸套的壁厚变化规律，燃烧室对应区段的壁厚做了针对性加强，承受燃气爆发压力的区域壁厚略大于下部导向区段，既控制了整体重量，也保证了高温高压区域的结构强度，同时内壁的进排气口避让位置、活塞环行程的极限位置都做了精准的特征还原，可直接用于后续的虚拟装配验证、运动干涉检查以及热力学仿真分析。
