电机驱动离心式鼓风设备结构设计

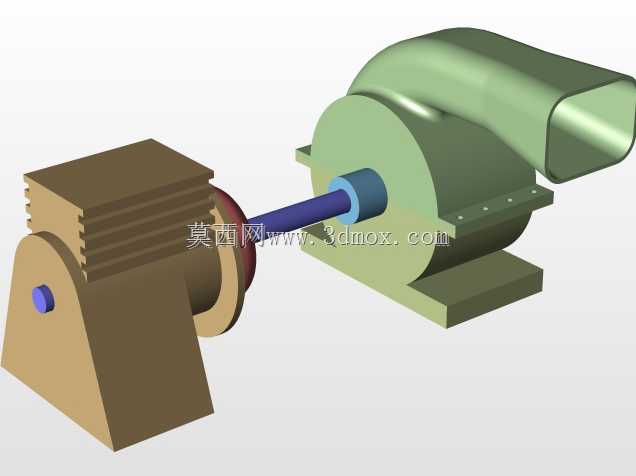

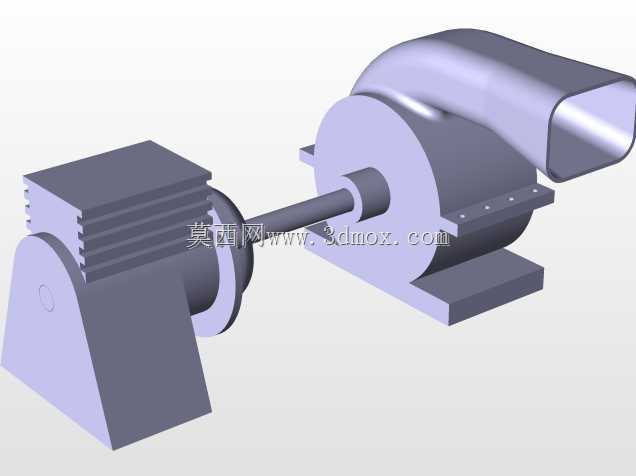

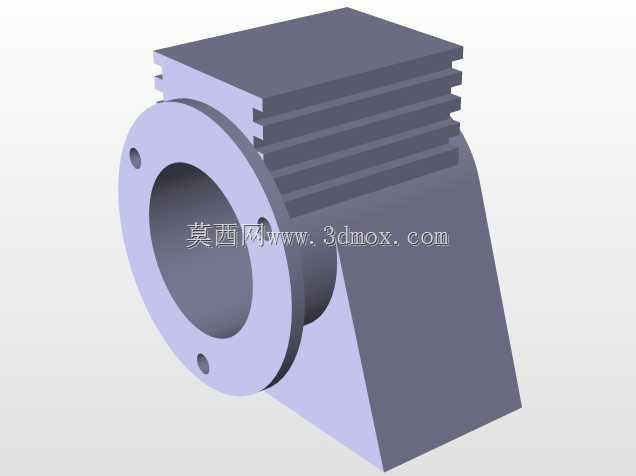

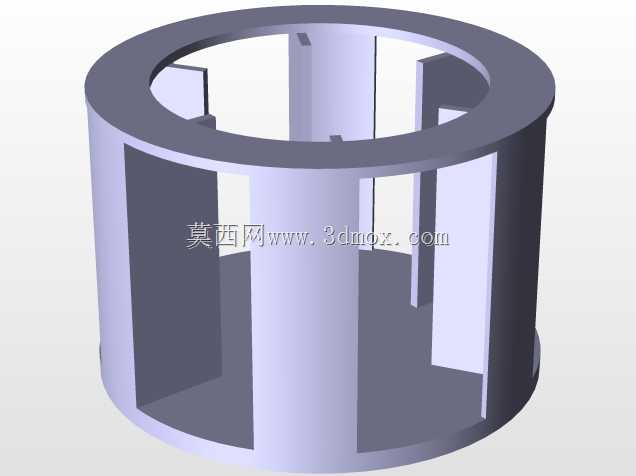

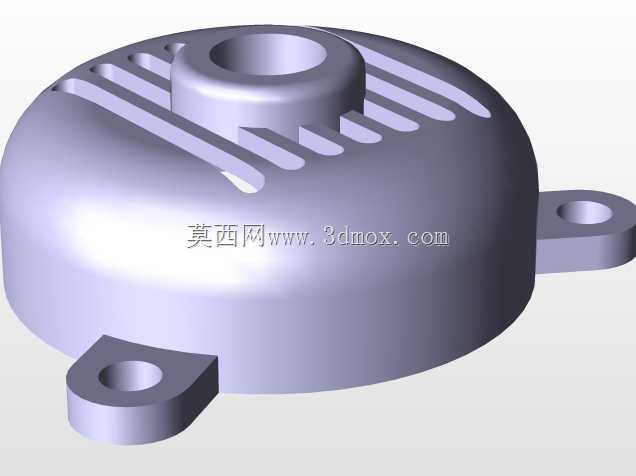

　　这套鼓风设备采用电机直联驱动的结构形式，在工业通风、物料气力输送、设备散热送风等场景中应用广泛，区别于皮带传动的鼓风结构，直联设计省去了中间传动损耗，传动效率更高，同时减少了皮带张紧、更换的日常维护工作量，适合长时间连续运行的工况。从结构布局来看，动力端采用卧式安装的电机结构，电机外壳带有散热鳍片结构，运行过程中产生的热量可以通过鳍片与流通空气接触自然散出，无需额外配置散热附件，电机输出轴通过同轴连接结构直接驱动风轮腔内的离心叶轮，轴段配合位置设置了密封衬套，避免风腔内的气流带着粉尘进入电机轴承位置，延长轴承的使用寿命。风壳部分采用蜗牛壳式的渐开线流道设计，气流从风轮轴向进入腔体后，在离心叶轮的高速带动下获得动能，

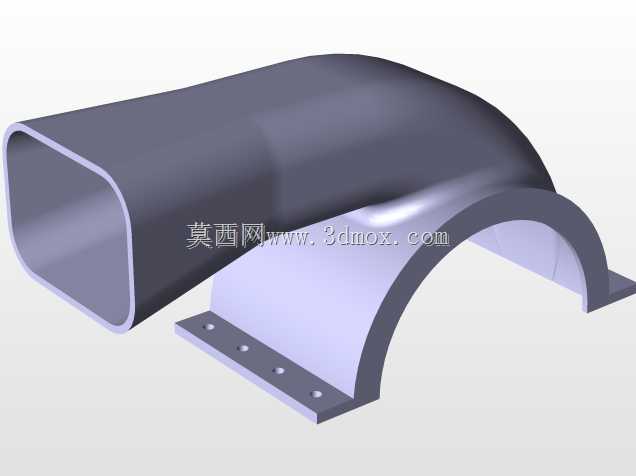

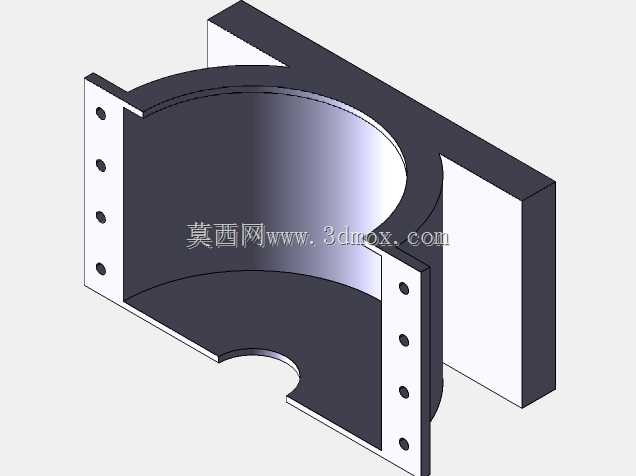

　　顺着渐开线流道逐步增压后从切向布置的出风口送出，出风口采用矩形截面设计，方便对接后续的通风管道，安装时可以根据现场管路走向调整风壳的周向安装角度，适配不同的布管需求。安装底座采用分体式支撑结构，电机端与风壳端分别设置独立的支撑脚，两个支撑脚的安装面处于同一水平基准面，安装时可以直接固定在同一安装平台上，同轴度通过连接轴段的加工精度保证，现场安装无需反复调整两部分的对中精度，降低现场装配的难度。设计过程中重点考虑了运行振动的控制，电机支撑脚与风壳支撑脚都设置了足够的安装接触面积，避免运行过程中因为支撑刚度不足产生共振，轴系连接位置的配合公差选用过渡配合，既保证传动过程中无相对窜动，也方便后期拆解维护更换易损件。

　　出风口的法兰边预留了标准的安装孔位，可以直接匹配常规的通风管路法兰尺寸，不需要额外制作转接件，进风端预留了滤网安装位，在含尘量较高的使用场景中可以加装过滤组件，避免大颗粒杂物进入风轮腔打坏叶轮叶片。整个设备的外形尺寸按照常规工业安装空间设计，宽度方向不超过电机散热鳍片的外沿尺寸，高度方向以风壳最高点为边界，长度方向覆盖电机尾部到出风口端面的距离，安装时预留出接线与管路对接的操作空间即可，不需要额外预留过大的检修空间，日常维护仅需定期检查轴承润滑状态、清理进风滤网，整体运维成本较低。
