汽油发动机连杆结构三维建模设计

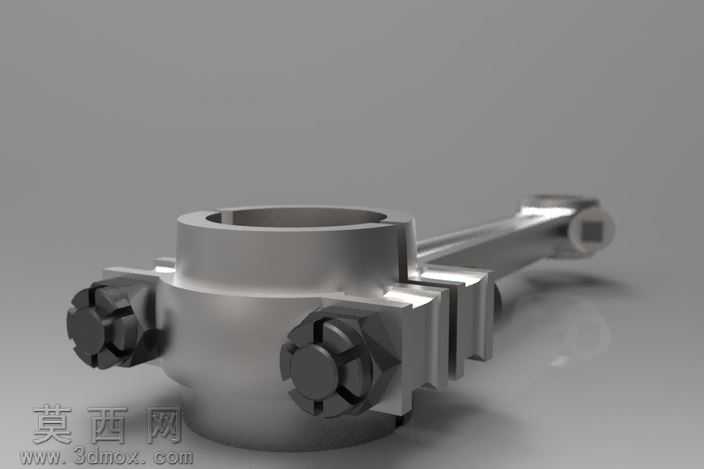

本次建模围绕汽油发动机核心传动构件连杆展开，建模前期先梳理连杆的实际工况与结构逻辑：连杆作为发动机曲柄连杆机构的核心传力部件，需要承接活塞传递的爆发压力，将活塞的往复直线运动转换为曲轴的旋转运动，因此整体结构分为小头、杆身、大头三个核心功能区段，建模时严格遵循各段的力学性能要求进行结构还原。建模过程中先以基准平面定位连杆的纵向对称面，先绘制小头端的轮廓草图，小头端为带衬套安装位的环形结构，需保证内孔的圆柱度与端面的垂直度，为后续活塞销装配预留合理的配合公差；随后绘制杆身部分的轮廓，杆身采用工字形截面设计，该截面可以在保证结构强度、抗弯曲抗扭转性能的前提下最大程度降低构件自重，减少发动机运转过程中的往复惯性力，建模时通过放样特征实现杆身从小头端到大头端的平滑过渡，保证截面变化的连续性，避免应力集中的结构缺陷。大头端为分体式结构，分为连杆盖与连杆本体两部分，建模时还原了连杆螺栓的安装孔位、定位凹槽结构，以及大头轴瓦的安装贴合面，保证拆分结构的装配对位精度。完成基础实体建模后，对连杆的所有过渡棱边进行圆角处理，对应实际零件的锻造工艺圆角，进一步消除应力集中点，还原真实零件的工艺特征。材质设置阶段，针对汽油发动机连杆常用的40Cr调质钢材属性，调整材质的金属粗糙度、反光度参数，还原锻钢件的哑光金属质感，渲染时采用柔和的侧方打光，凸显杆身工字形截面的结构轮廓、各部位的过渡细节，以及大头端拆分结构的装配关系。整个建模过程严格遵循机械设计的公差配合要求，各安装位的尺寸精度、结构形位公差均参考通用汽油发动机连杆的设计规范，既保证三维模型的结构完整性，也还原了零件的实际功能属性，可用于发动机结构原理演示、装配干涉检查、力学仿真分析等场景。
