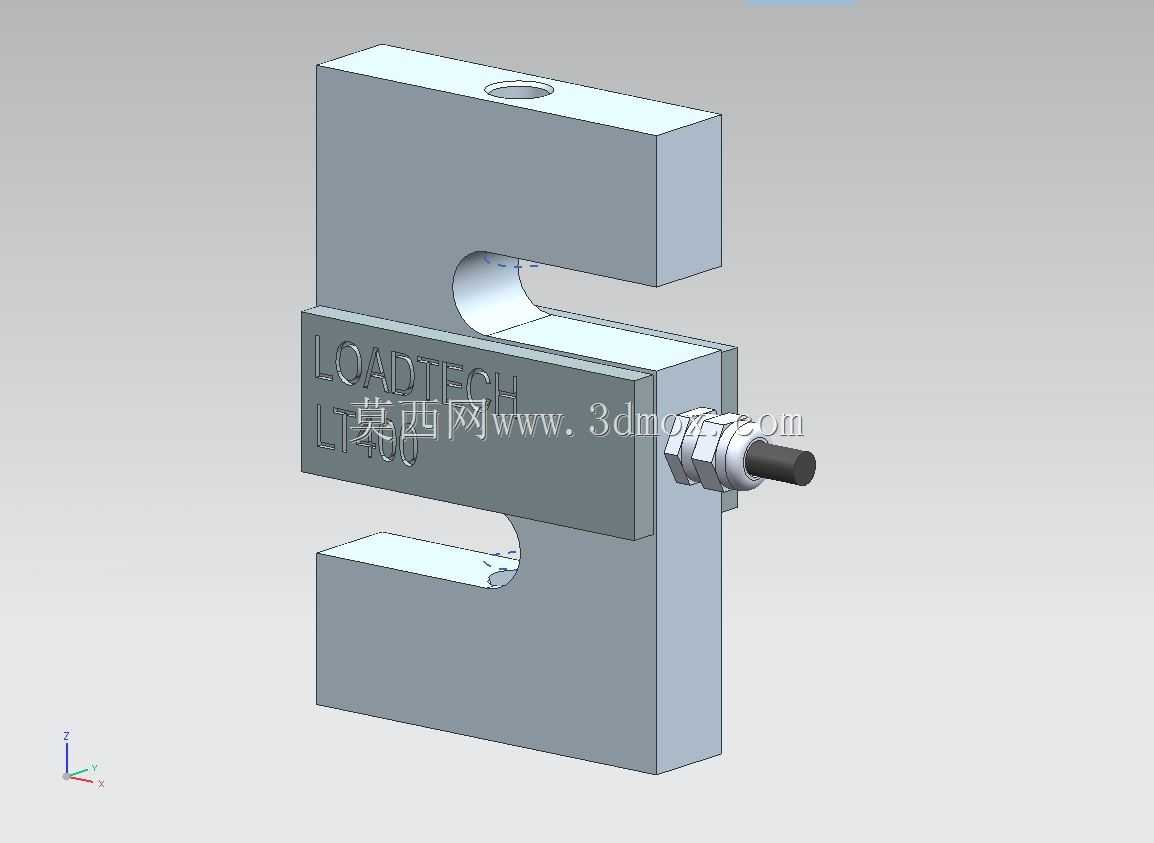

S型Loadtech拉压力称重传感结构

　　这款S型结构的拉压力称重元件，在工业称重与力值检测场景中覆盖极广，小到包装线的定量称重工位、配料系统的料斗载荷监测，大到起重设备的超载预警、试验机的力值校准环节，都能见到这类结构的应用。不同于悬臂梁式称重元件仅适配单向压力检测的局限，S型的对称结构可同时承受拉力与双向压力载荷，安装时无需额外调整受力方向适配结构，能大幅缩减现场安装的调试周期。从结构设计逻辑来看，整体采用上下对称的C型开口布局，上下两端各预留同轴的安装通孔，可直接通过螺栓与上方吊装结构、下方承载平台连接，受力时应变区集中在中间的薄壁段，能将外力产生的微应变均匀传递到内置的应变片上，避免偏载带来的测量误差。侧面引出的线缆接头采用螺纹锁紧结构，

　　可适配工业现场常见的防护套管安装，能减少粉尘、水汽对接线端的侵蚀，适配多数工业车间的常规使用环境。设计时特意将应变区设置在结构中部的封闭腔体位置，外部的金属壳体可对内部应变片形成物理防护，避免安装过程中磕碰、现场物料飞溅对应变核心区造成损伤。安装边界上，这类S型结构的上下安装孔同轴度公差控制在较高精度范围，安装时只要保证上下连接件的受力轴线与传感器中心轴线重合，就能将偏载带来的测量误差控制在允许范围内，不需要额外加装复杂的导向限位结构。在料斗秤、台秤这类静态称重场景中，该结构可直接作为承载连接部件使用，不需要额外设计过载保护结构，自身的金属刚性本体就能承受一定范围的瞬时冲击载荷；在动态称重比如皮带秤的张力检测、

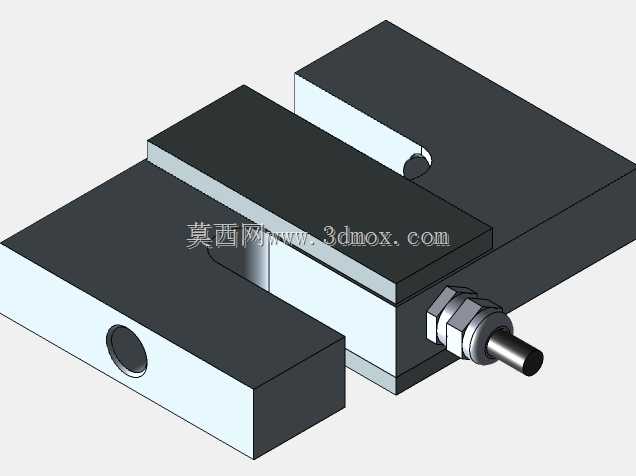

　　自动化装配线的压装力检测场景中，其响应速度可匹配常规工业检测的采样频率，能稳定输出连续的力值变化信号。建模过程中还原了本体表面的标识刻印、接头处的螺纹细节与锁紧螺母结构，安装孔的沉头深度、开口处的圆角过渡都按照实物的工程尺寸还原，可直接用于设备的装配干涉检查、安装工位的布局模拟，也能作为选型阶段的结构参考，帮助设计人员快速确认安装空间是否匹配，避免选型后出现安装尺寸不符的问题。
