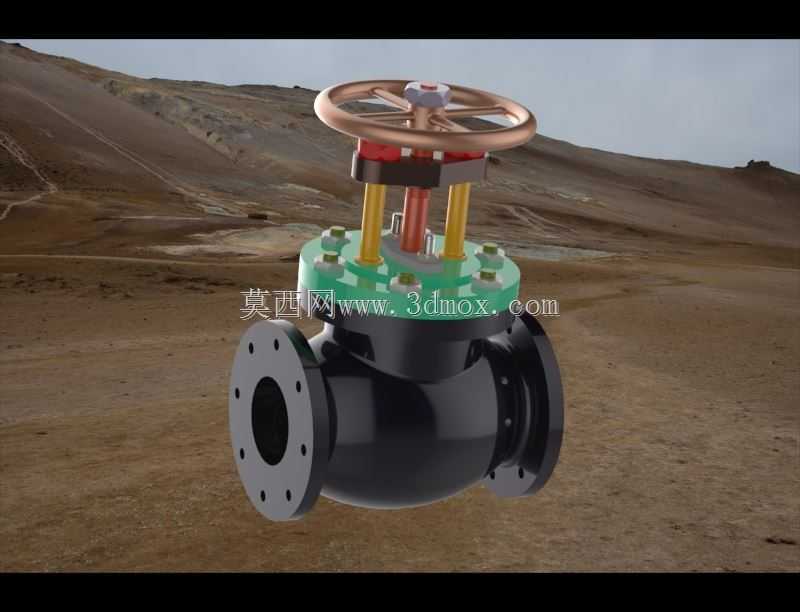

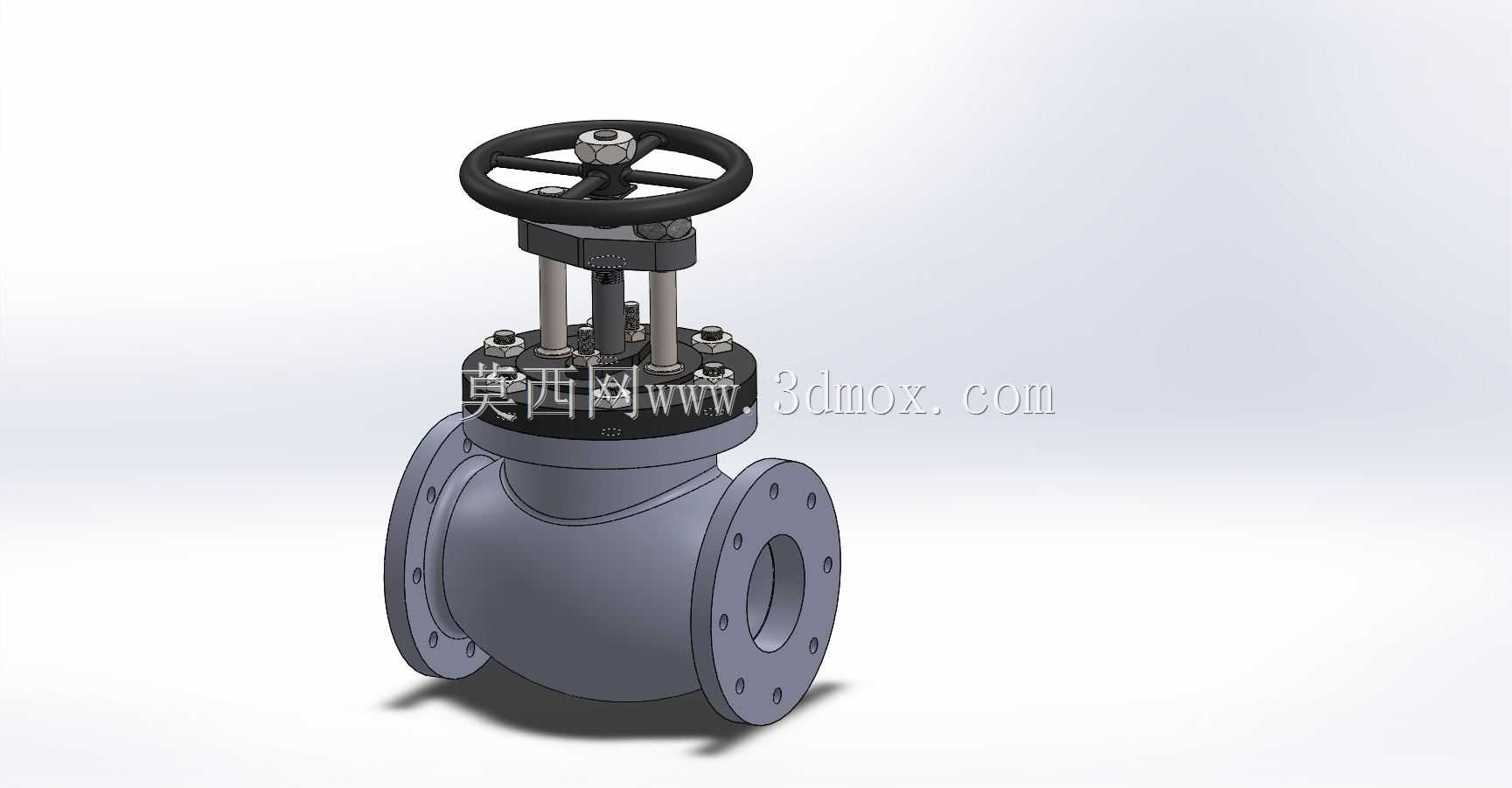

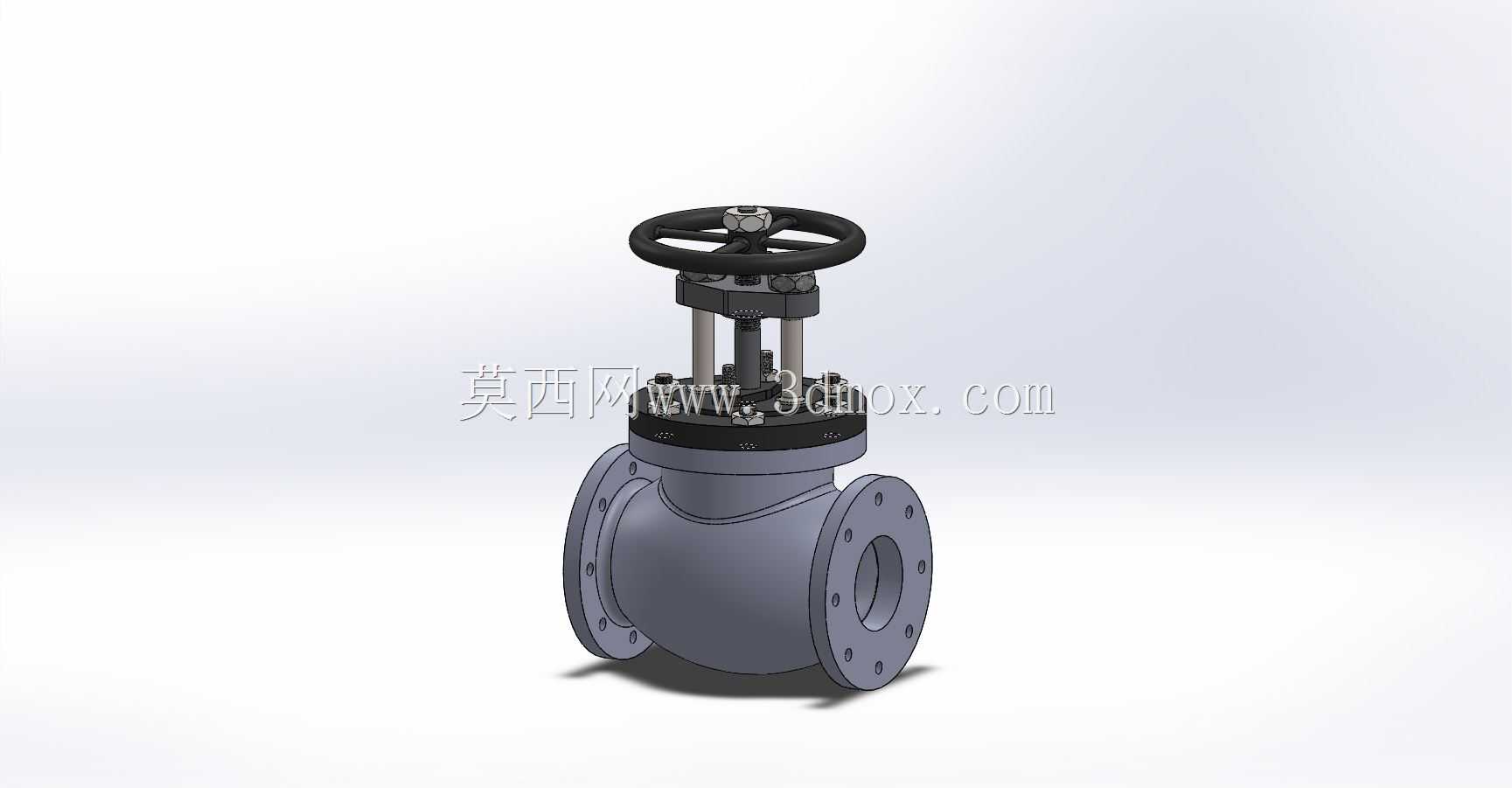

蒸汽发电厂用法兰连接手动截止阀

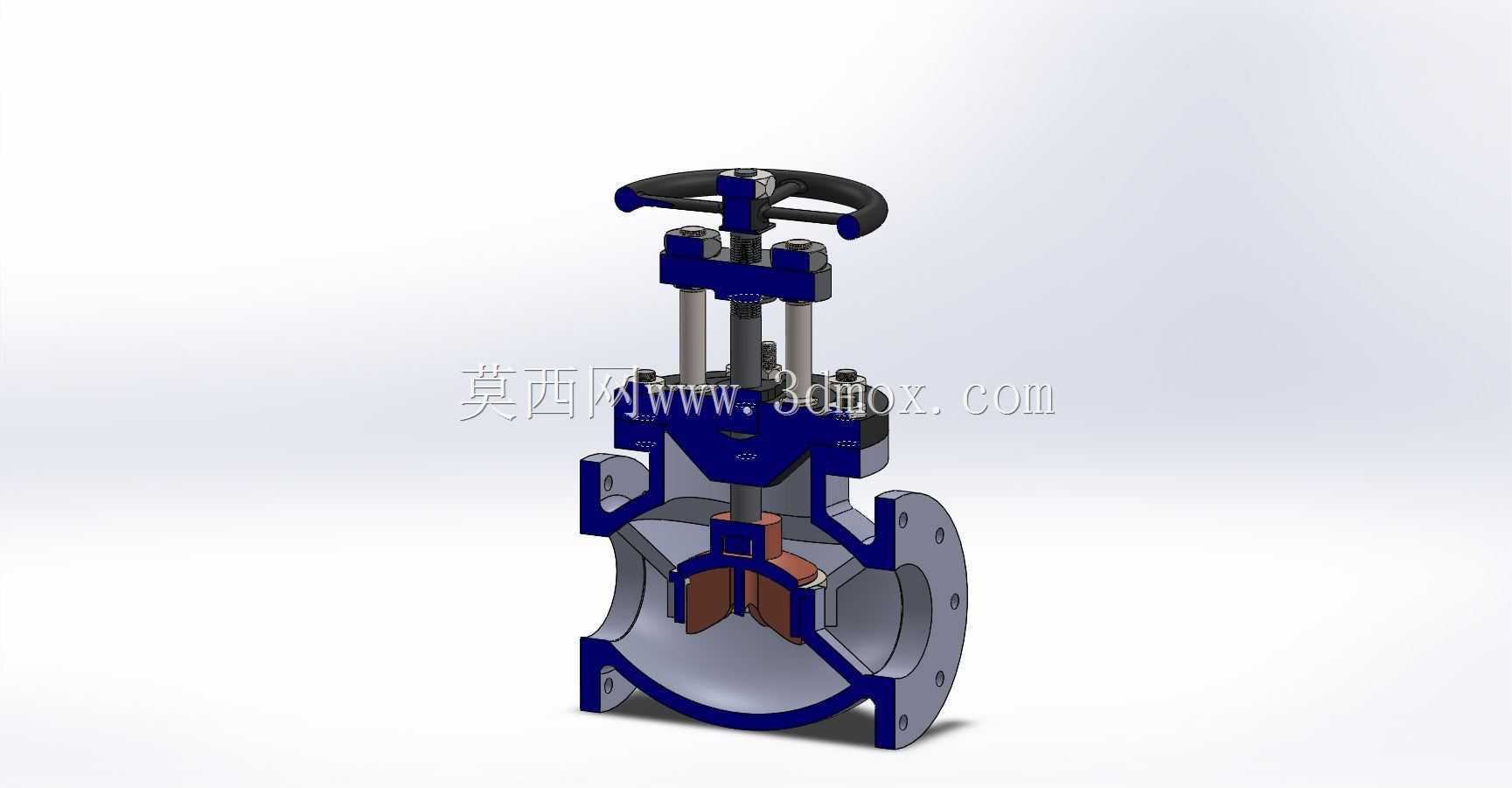

　　这款手动法兰截止阀主要面向蒸汽发电厂的蒸汽输送管路场景设计，核心作用是精准调控管路内的蒸汽通断与流量大小，适配高温高压的蒸汽介质工况，是电厂汽水系统中保障管路安全、调节蒸汽分配的核心部件之一。从结构设计逻辑来看，该阀采用下进上出的介质流向设计，阀瓣与阀座采用锥面密封配合，相比平面密封能在高压蒸汽工况下实现更可靠的密封性能，避免长期运行后出现蒸汽内漏的问题；手轮通过阀杆螺母带动阀杆做直线升降运动，阀杆部位设置了多级填料密封结构，可有效阻隔高压蒸汽沿阀杆间隙向外泄漏，适配蒸汽介质的高温密封要求。阀体采用流线型的流道设计，相比直角式流道能大幅降低蒸汽流经阀体时的压损，减少管路系统的能量损耗，同时流道内壁做了圆弧过渡处理，

　　避免蒸汽内的杂质在流道拐角处沉积卡涩阀瓣。从安装边界来看，该阀两端采用标准法兰连接结构，法兰盘上的螺栓孔位按照通用工业管道法兰标准排布，可直接与同公称压力等级的蒸汽管路法兰对接，无需额外加工转接件；阀体整体的轴向安装尺寸、法兰外径、螺栓孔中心距均匹配常规蒸汽管路的安装空间要求，手轮的操作高度设置在便于现场运维人员站立操作的区间，无需额外搭设操作平台即可完成阀门的启闭调节。在功能特性层面，该阀的调节精度可满足蒸汽流量的线性调节需求，阀瓣的升降行程与流量开度呈对应比例关系，运维人员可通过手轮的转动圈数直观判断阀门开度，适配电厂不同工况下的蒸汽流量分配要求，比如机组启停阶段的小流量暖管、正常运行阶段的额定流量输送、

　　故障工况下的快速切断等场景都能适配。设计过程中充分考虑了长期运行的可靠性，阀杆采用抗高温蠕变的材质处理，避免长期在高温蒸汽环境下出现变形卡涩，手轮与阀杆的连接部位设置了防松结构，防止频繁操作后连接松动导致操作失效；阀体的壁厚按照对应压力等级的强度要求计算，预留了足够的腐蚀裕量，可适应电厂长期连续运行的工况要求，减少日常维护的频次。
