仿肌肉结构弹性缓冲减震组件

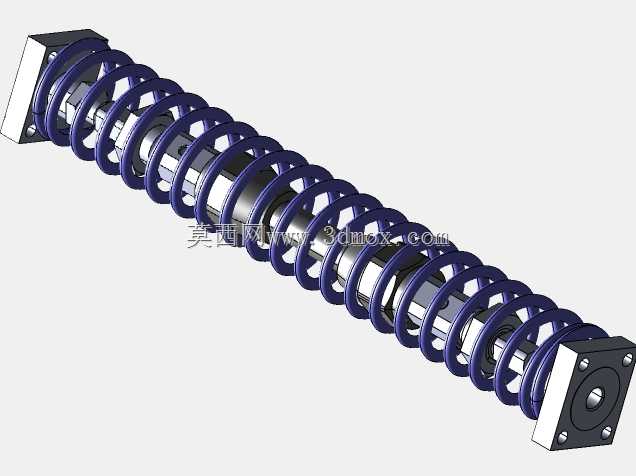

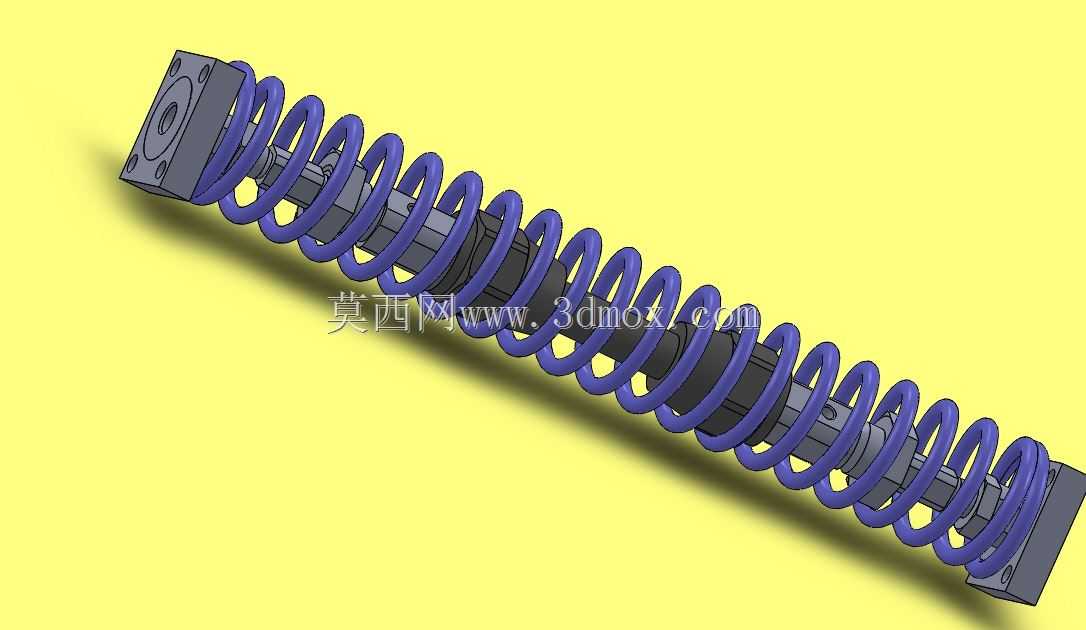

　　这类仿肌肉排布的弹性缓冲组件，最初的设计思路来源于仿生结构对载荷的自适应分散特性，区别于传统单弹簧缓冲结构的受力集中问题，该组件将多组螺旋弹性元件沿轴向同轴排布，内部嵌套导向芯轴与两端安装基座，在承受轴向冲击载荷时，外层弹簧组可同步发生形变，将瞬时冲击能量沿整个弹性段均匀分散，避免局部应力集中导致的弹性元件过早疲劳失效。从实际应用场景来看，这类缓冲结构可适配在需要往复缓冲、行程内弹性支撑的设备部位，比如特种行走机构的悬挂缓冲段、自动化输送线的端部止挡缓冲位、重载设备的隔震安装支撑点，相比普通圆柱弹簧直装的结构，自带两端安装法兰的设计省去了额外制作弹簧座的工序，安装时直接通过法兰面的安装孔完成对位固定，不需要额外设计弹簧定位结构，

　　能有效缩短设备开发的结构设计周期。从结构设计细节来看，内部的导向芯轴与两端基座采用间隙配合，芯轴表面做了硬化处理，在弹簧压缩形变过程中，芯轴可限制弹簧的径向窜动，避免弹簧受偏载时发生侧弯卡滞，外层弹簧的螺距、线径经过匹配计算，在额定载荷范围内可保持线性刚度特性，当载荷超过额定阈值后，弹簧圈逐步并圈，刚度曲线呈非线性上升，可起到过载保护的作用，避免缓冲结构被冲击载荷压溃。两端的安装基座采用方块式法兰结构，安装面加工有定位沉孔与螺纹安装孔，可适配不同规格的连接螺栓，安装边界上，组件的最大外径由弹簧外圈尺寸决定，最小安装长度为弹簧完全并圈后的基座间距，最大拉伸长度受弹簧相邻圈的间隙限制，选型时需要根据实际工况的行程需求、

　　冲击能量大小匹配对应的弹簧参数，安装时需要保证两端安装面的平行度，避免偏载导致芯轴与基座的配合面出现偏磨。在结构建模过程中，需要重点校核弹簧并圈时的相邻圈间隙、芯轴与弹簧内圈的配合间隙、法兰安装孔的位置度，避免装配时出现干涉，同时要考虑弹簧在最大压缩量下的应力值，确保材料屈服强度满足循环载荷下的疲劳寿命要求，这类集成式缓冲组件不需要额外搭配导向部件，整体装配后可直接作为独立缓冲单元使用，在紧凑安装空间的设备设计中，能有效减少缓冲结构占用的安装空间，同时提升缓冲结构的运行可靠性，降低后期维护时的部件更换难度。
