铰接式关节联轴器结构三维设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:504385
  • 铰接式关节联轴器结构三维设计
  • 铰接式关节联轴器结构三维设计
  • 铰接式关节联轴器结构三维设计
  • 铰接式关节联轴器结构三维设计
  • 铰接式关节联轴器结构三维设计
  • 铰接式关节联轴器结构三维设计
  • 铰接式关节联轴器结构三维设计
  • 铰接式关节联轴器结构三维设计
  • 铰接式关节联轴器结构三维设计
  • 铰接式关节联轴器结构三维设计

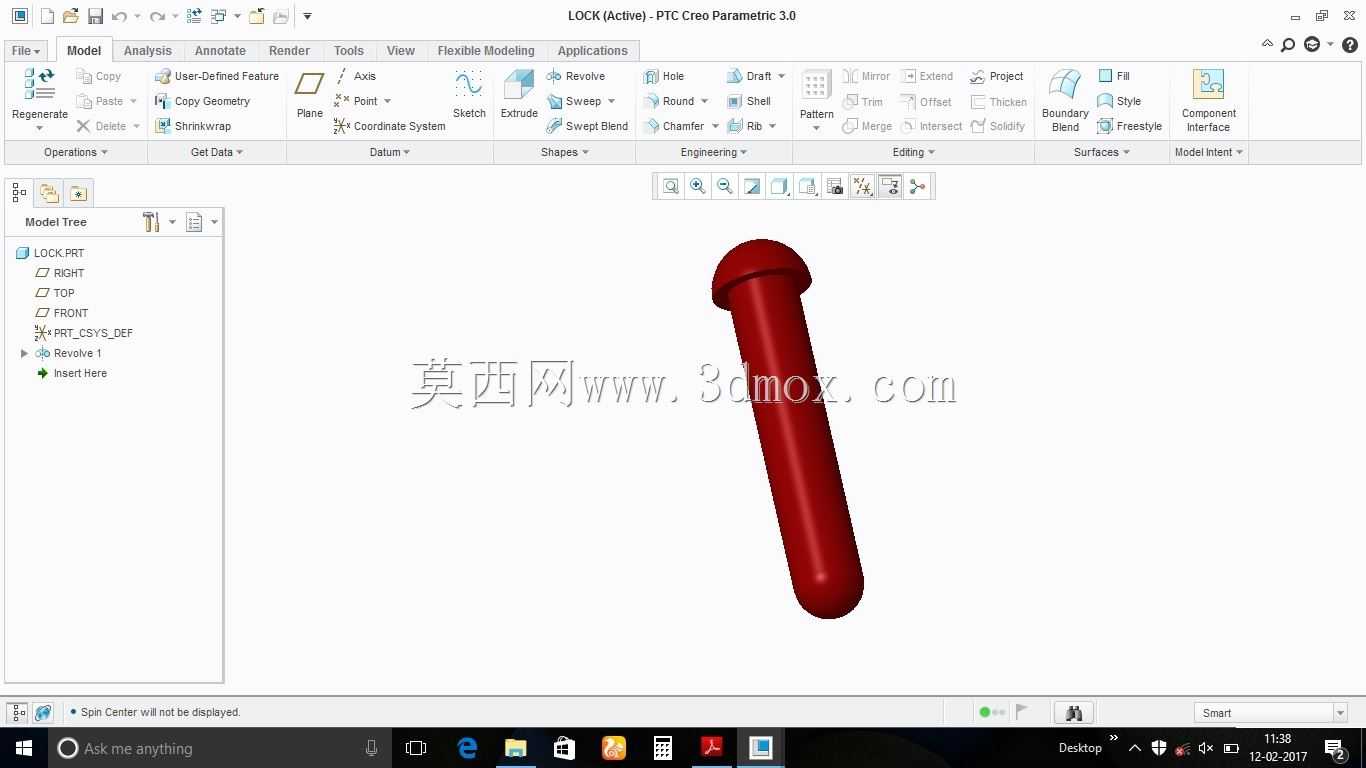

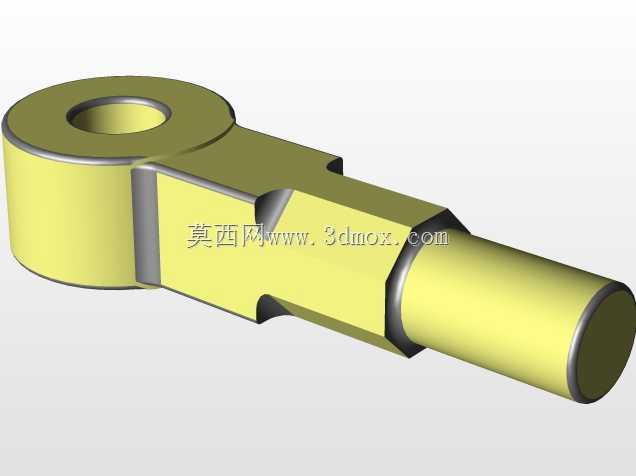

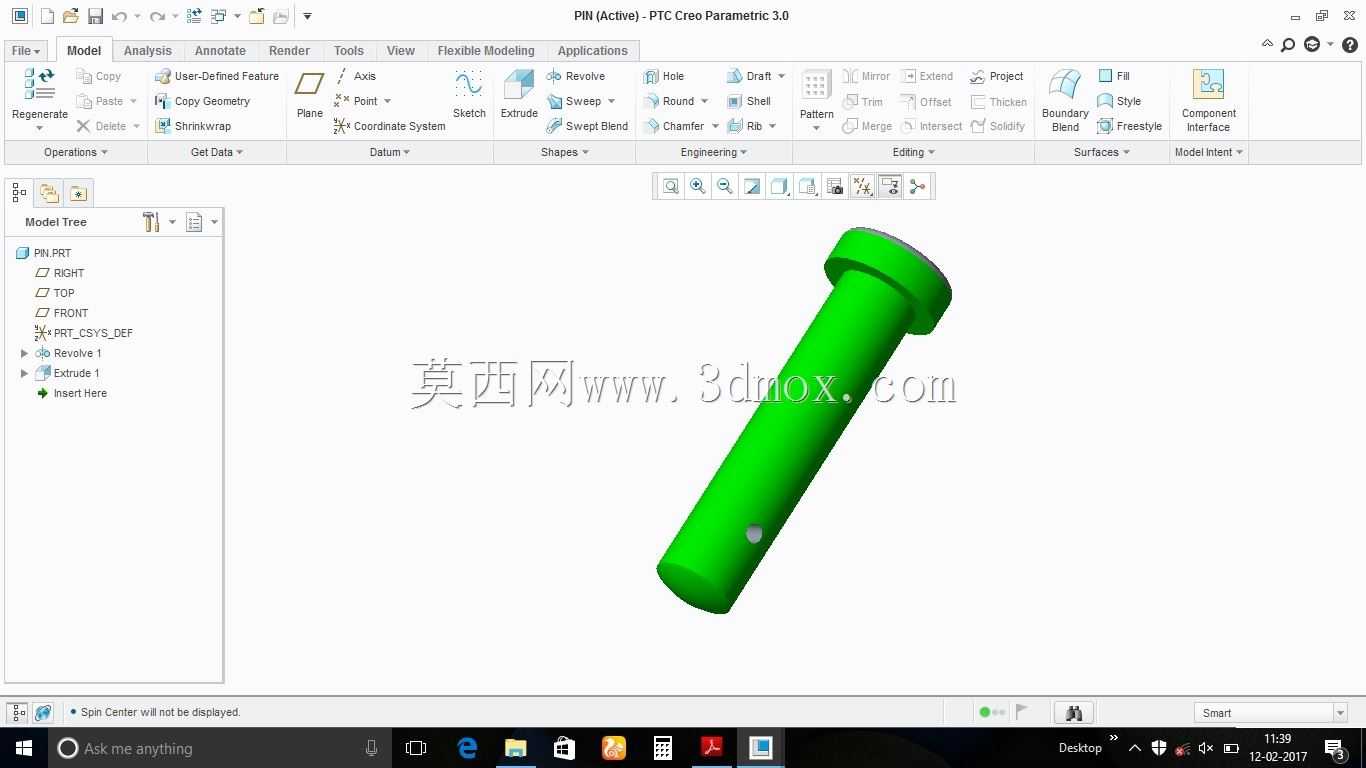

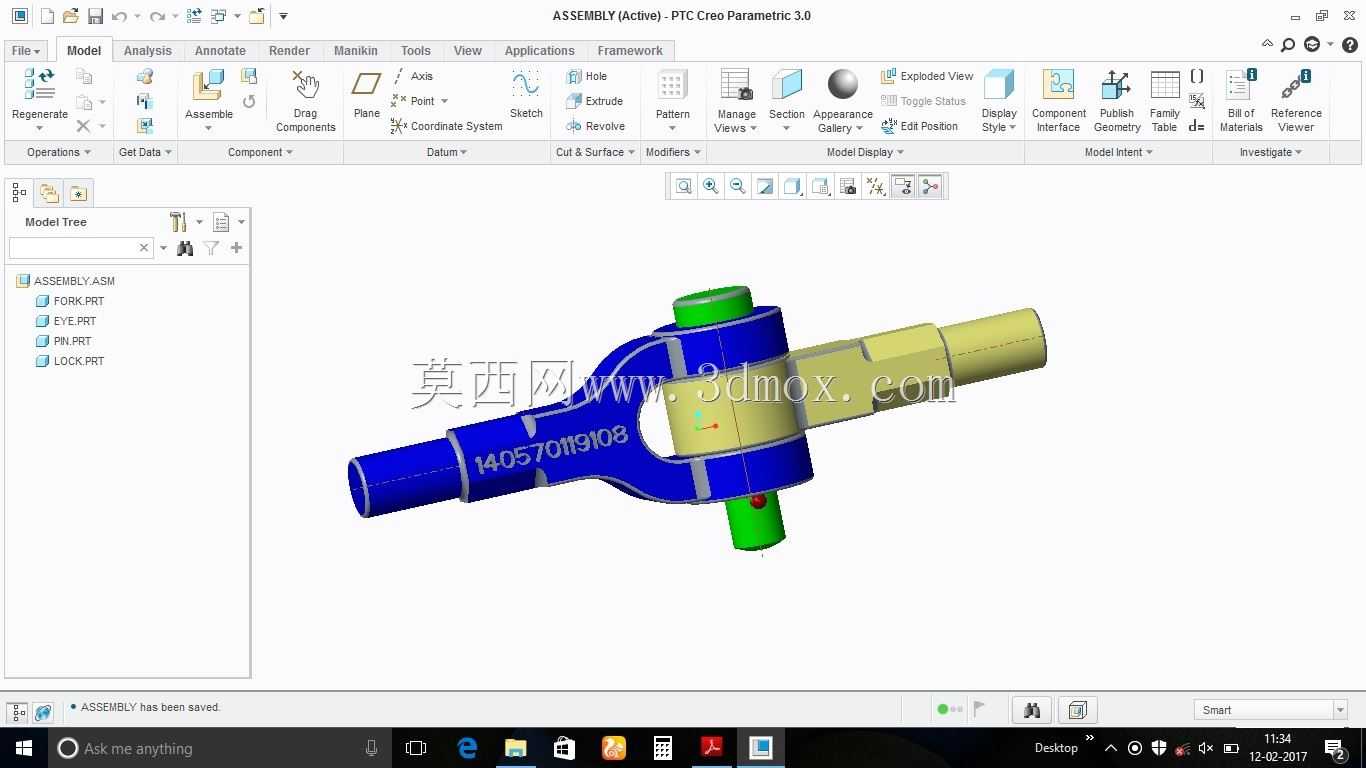

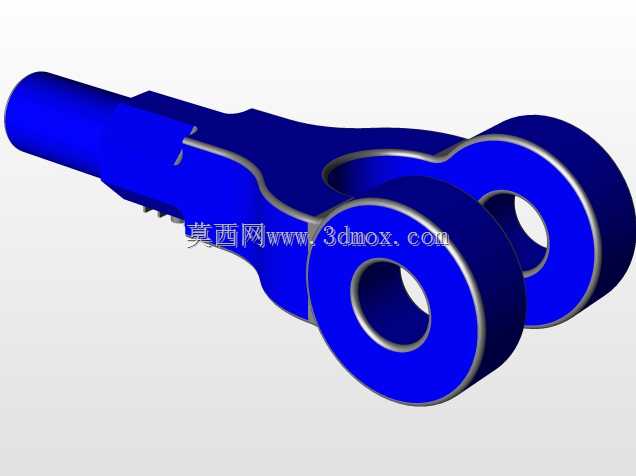

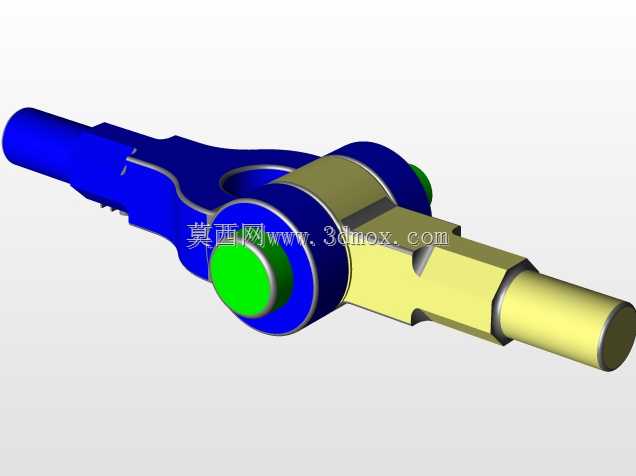

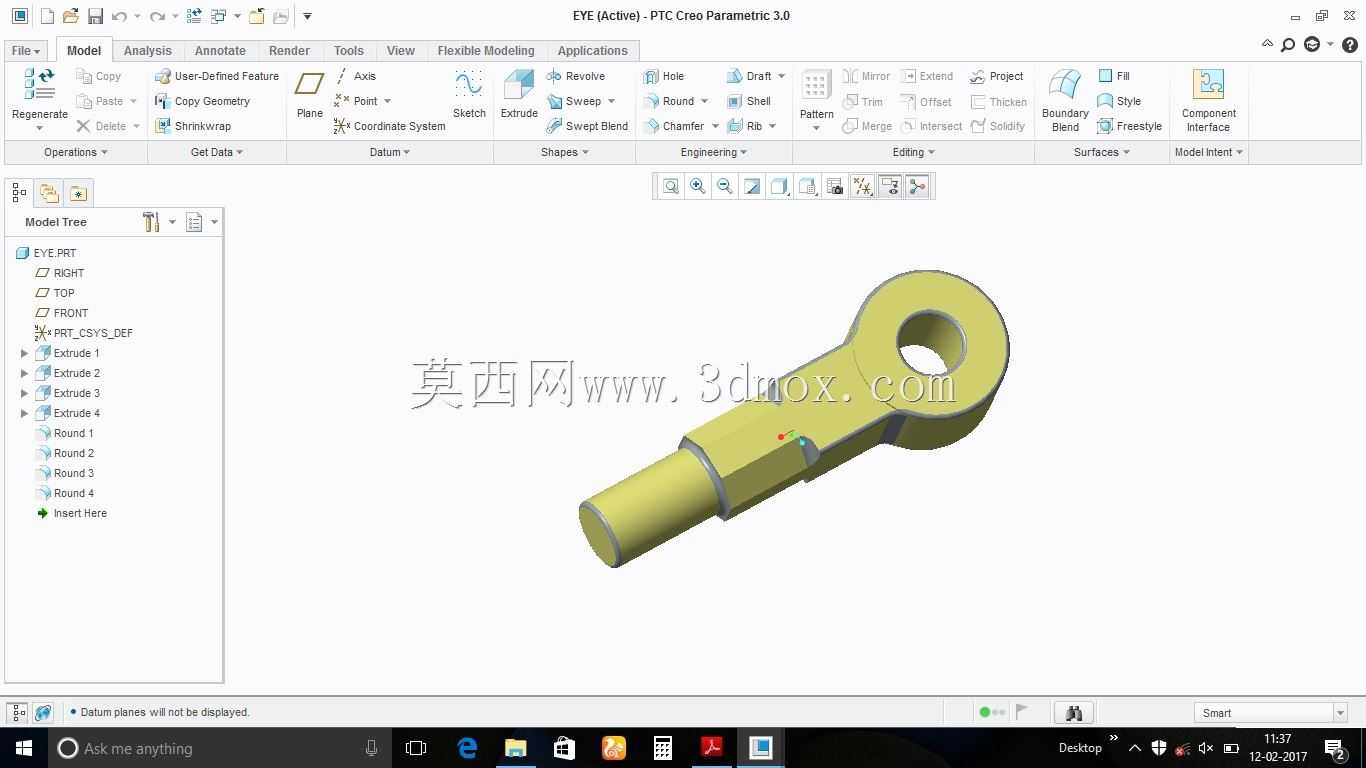

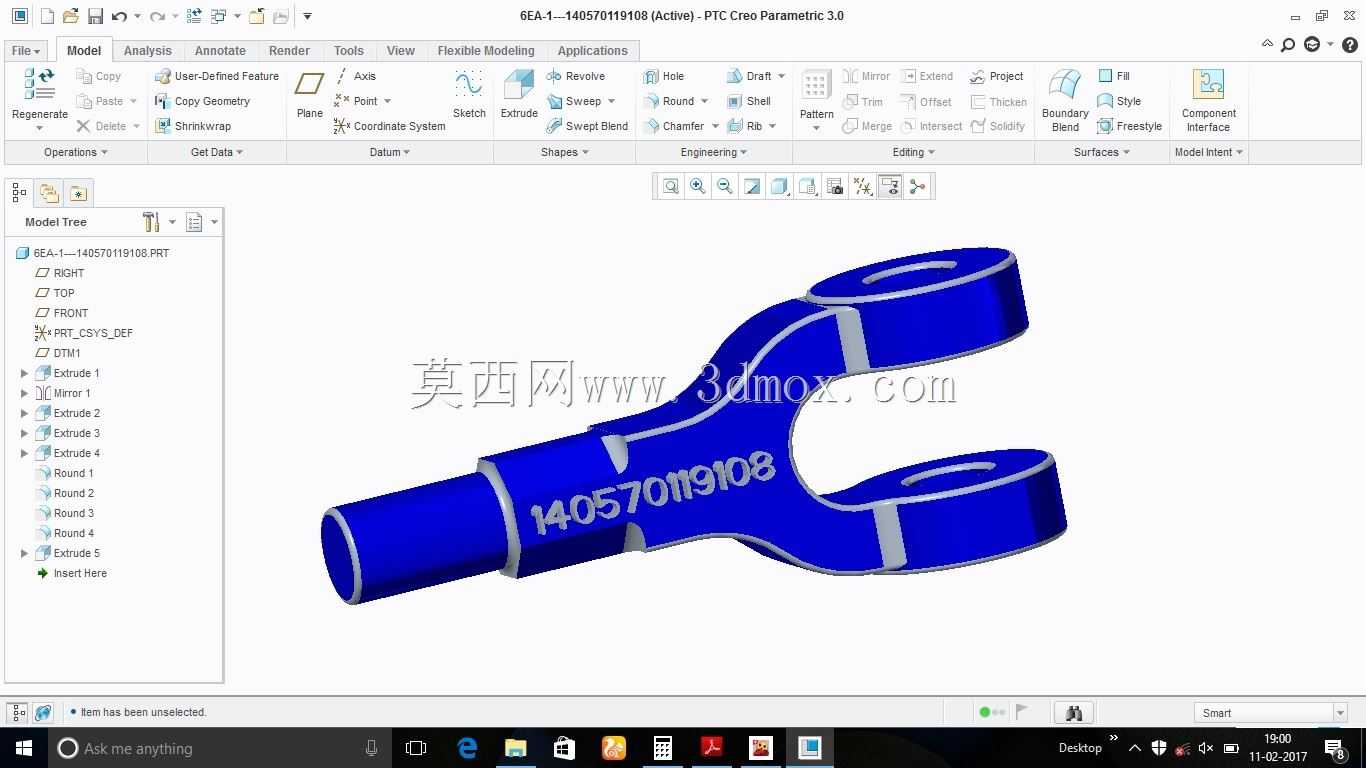

  这类铰接关节结构常被应用在存在一定角度偏移的轴系传动场景中,比如轻工输送设备的动力传递链路、农用机械的行走机构连接部位、小型工程机械的操作连杆传动端,能够补偿两轴之间因安装误差、机架受力形变、运行过程中产生的径向与角向偏移,避免轴系因硬连接产生额外的交变应力,延长轴承、轴类零件的整体使用寿命。从结构功能来看,该部件两端分别设置轴连接结构,一端为光轴插接段,可与配套的轴套或者传动轮毂实现过盈或者键连接固定,另一端的叉形铰接座通过中间的铰接销与连接体配合,能够在允许的角度范围内实现相对摆动,铰接部位的衬套结构可降低转动过程中的摩擦损耗,日常维护时仅需定期加注润滑脂即可保证铰接部位的运转顺畅。设计过程中首先需要明确两端连接轴的轴径参数,

  确定插接段的配合公差,通常与轴配合的部位选用H7/k6的过渡配合,保证传动过程中不会出现松脱打滑的问题;铰接部位的销孔同轴度需要控制在0.02mm以内,避免装配后出现卡滞、摆动阻力过大的问题。中间连接体的截面尺寸需要根据传递的额定扭矩核算,保证在满负载工况下不会出现剪切断裂或者塑性形变,叉形座的开口宽度需要与中间连接体的厚度匹配,预留0.1-0.2mm的间隙,既避免间隙过大产生传动冲击,也防止间隙过小导致铰接转动卡涩。安装边界方面,该部件整体轴向长度需要匹配安装空间的轴向尺寸,铰接部位的最大摆动角度需要满足设备运行过程中的最大偏移量需求,两端轴段的插入深度需要设置明确的限位台阶,防止装配时插入过深导致部件顶死,

  或者插入过浅导致连接强度不足。外形上采用流线型的过渡结构,避免应力集中在截面突变的位置,铰接部位的端盖结构可防止润滑脂泄漏,同时阻挡外界的粉尘、碎屑进入铰接摩擦副,降低磨粒磨损的风险。在实际选型应用时,需要根据轴系的额定转速、传递扭矩、最大偏角范围匹配对应的规格,若应用在有腐蚀环境的场景中,还可将材质更换为不锈钢或者做表面防腐处理,适配不同的工况使用需求。
