带操纵手柄多通路液压控制阀铸体结构

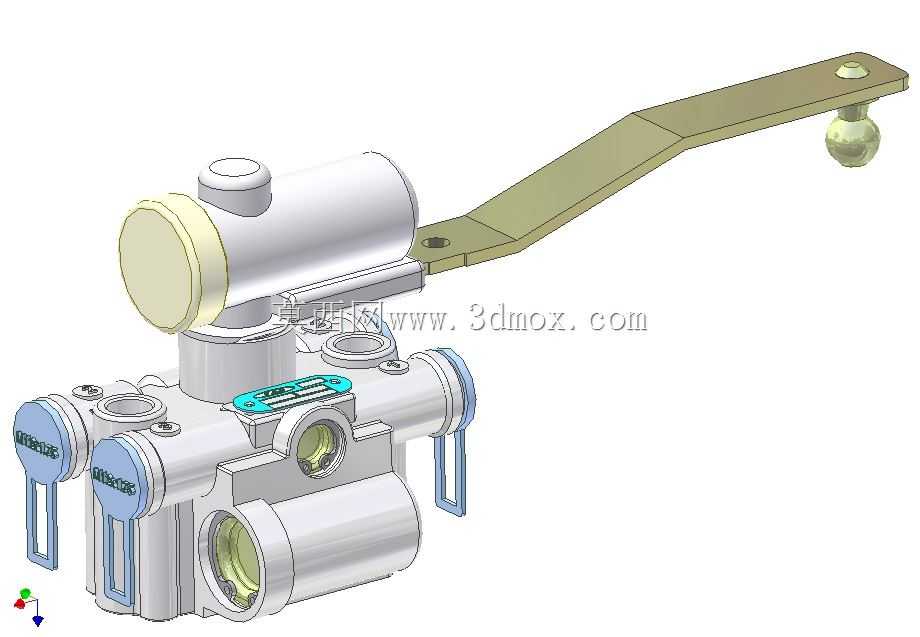

　　该铸体为手动操纵式多通路液压控制阀的主体承载结构，主要应用于中小吨位工程机械、农用作业机械的手动液压回路中，作为液压系统的压力油分配核心载体，承担不同工作装置的动作切换、油路通断控制功能，常见于小型装载机、田园管理机、固定式液压工装的手动操控单元，适配工作压力16MPa级的中低压液压系统，可实现3-4组执行元件的动作切换控制。从结构设计来看，主体采用一体化铸造成型思路，将主阀安装腔、外接油口、手柄铰接座、端盖连接位整合在同一铸件本体上，减少了分体装配带来的密封泄漏点，铸件壁厚按照等强度原则设计，主油道周边壁厚预留足够的加工余量，非承压区域做减薄处理控制整体重量，所有油口连接处均设计有凸台结构，避免安装管接头时铸件局部应力集中开裂。

　　操纵手柄采用长力臂弯折结构，末端设置球形握持头，操作时的力臂长度匹配手动操作的施力习惯，单手握持即可完成阀芯切换动作，手柄与阀体铰接位置的安装面预留了衬套压装空间，可通过加装铜衬套降低铰接处的磨损量，延长操纵结构的使用寿命。外形安装边界方面，阀体主体的外接油口采用对称式布局，三个侧置油口的中心距统一为标准液压管接头安装尺寸，底部设置两个定位销孔用于阀组在安装基座上的定位，顶部操纵手柄的摆动范围覆盖前后左右四个方向，安装时需预留足够的手柄摆动空间，避免与周边设备构件发生运动干涉。铸件内部的主阀腔为同轴阶梯孔结构，加工后可适配滑阀式阀芯的装配要求，各油道交汇处做圆弧过渡处理，降低液压油流经时的局部压力损失，减少油路发热与噪音。阀体侧面的多个端盖连接位采用平面密封结构，加工后可通过加装O型圈实现各腔室的密封，端盖通过内六角螺钉与阀体连接，后期维护时可直接拆卸端盖完成阀芯清理、密封件更换作业，无需将整个阀组从设备基座上拆下。
