连续式金属型材滚压成型生产设备

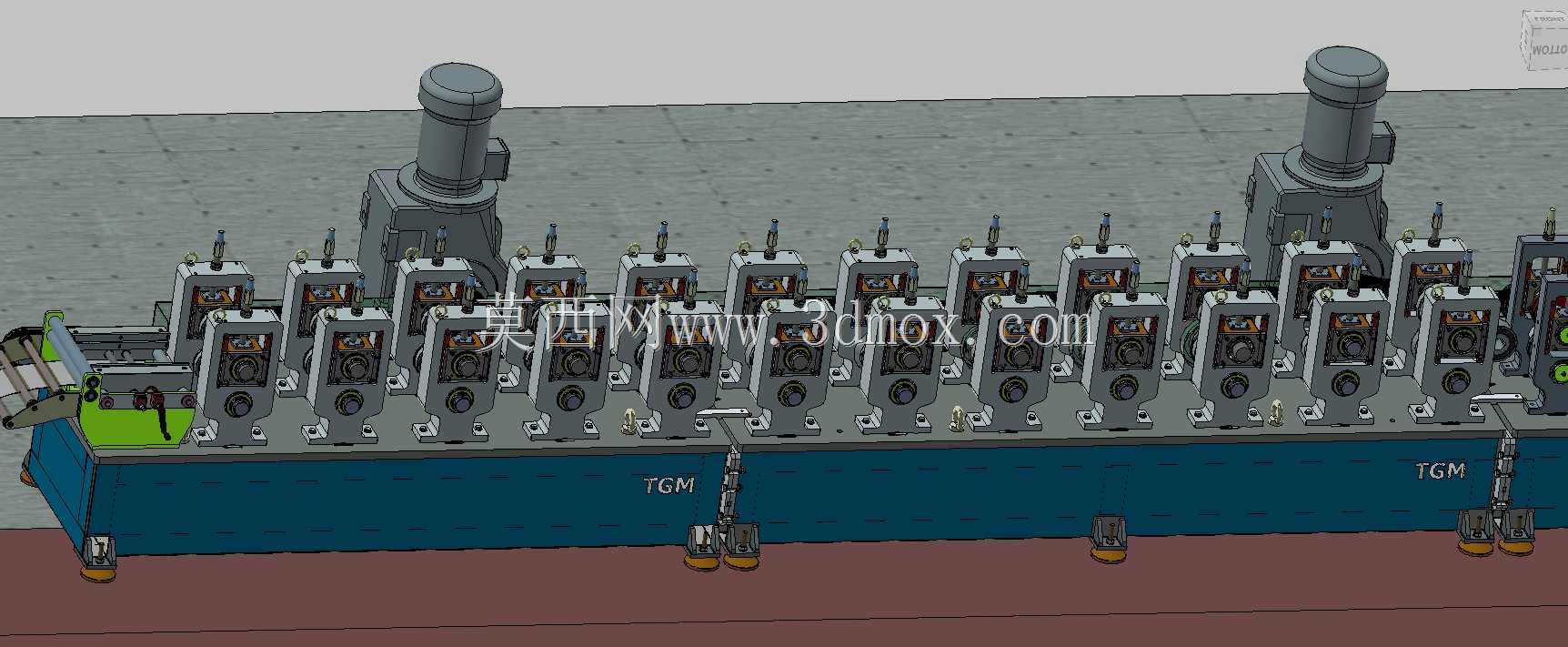

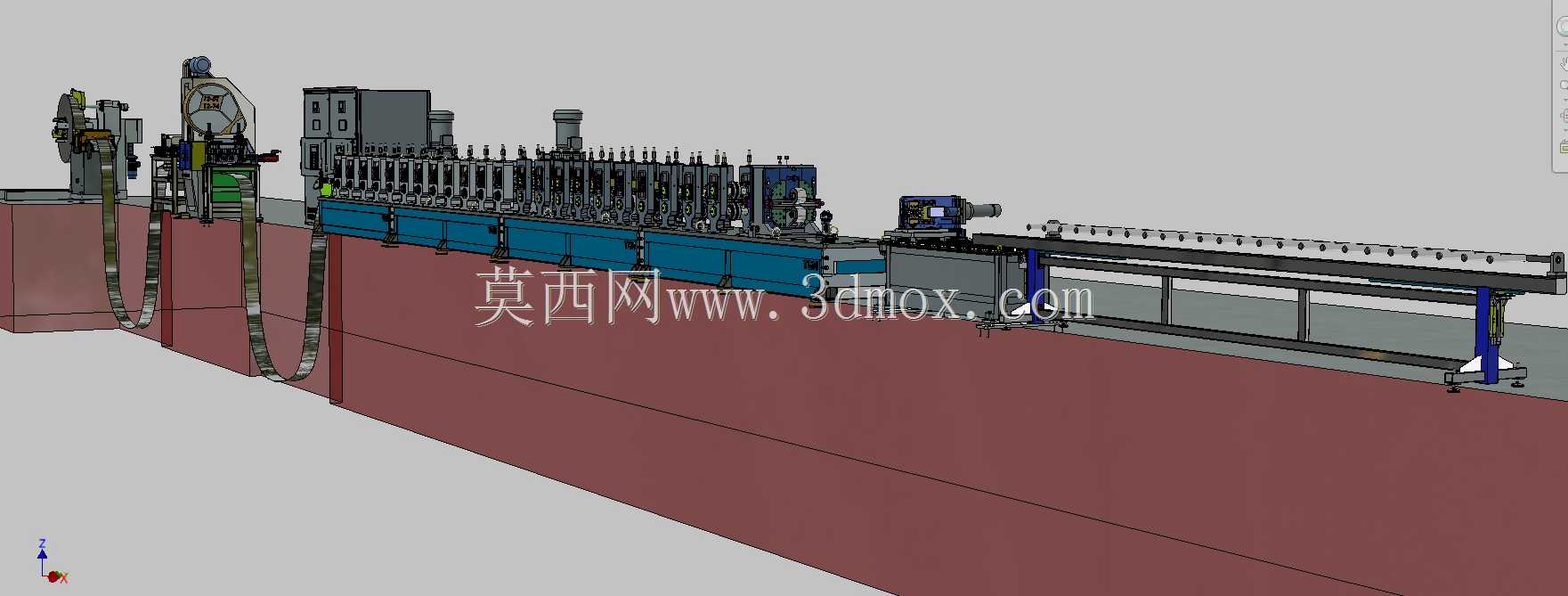

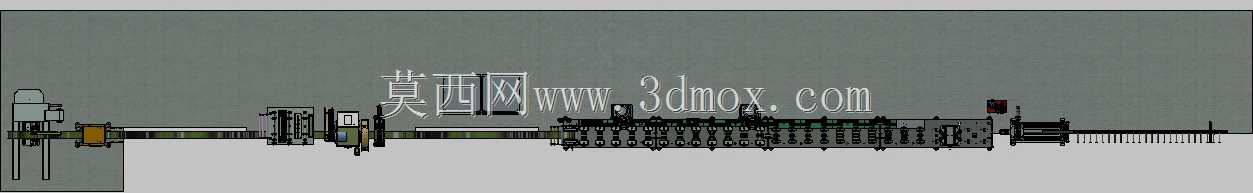

　　这套滚压成型产线主要面向金属薄板类型材的连续冷弯成型作业场景，常见于轻钢龙骨、彩钢瓦边条、货架型材、门窗导轨构件的批量生产环节，可适配镀锌卷、冷轧钢带、彩涂卷等多种带材原料，完成从开卷送料、多道次辊压成型、定尺切断到成品出料的全流程连续加工。从整体布局来看，产线沿长度方向呈直线排布，进料端设置开卷与导向纠偏机构，可承载成卷带料并保证送料过程中带材不发生偏移，避免后续成型工序出现边部错位、成型尺寸超差的问题。中间核心成型段排布多组成型辊组，每一组辊轮对应特定的成型角度递增量，通过逐道次的辊压弯折，将平直带材逐步弯折为目标截面形状，辊组的排布间距经过反复校核，既保证每道次变形量处于材料允许的延伸率范围内，避免带材出现拉裂、起皱缺陷，

　　也尽可能压缩产线总长度，减少车间占地空间。成型段末端集成伺服跟踪切断机构，可在不停机的状态下跟随型材行进速度完成定尺切断，保证切口平整无毛刺，切断后的成品沿出料辊道输送至集料区。整套设备的安装需要保证水平基础的平面度误差控制在合理范围内，各段机架的同轴度需要通过地脚螺栓的调节完成校准，避免辊组不同轴导致的型材侧弯、扭拧缺陷。设计过程中针对不同厚度带材的成型需求，对辊轮的材质做了区分，接触成型面采用硬质合金镶块结构，提升辊轮耐磨性能，延长维护周期，辊轴采用调质处理的合金钢材质，保证长期重载运行下的刚性，避免辊轴挠曲变形影响成型精度。产线的传动系统采用集中驱动与分道次微调结合的结构，主电机通过减速机构分配动力至各组成型辊，

　　同时每组成型辊可单独调节压下量，适配不同规格型材的成型参数调整需求，侧边设置的导向立辊可根据带材宽度灵活调整间距，兼容一定范围内的多规格型材生产，减少换产调整的时间成本。设备的安全防护方面，传动部位设置可拆卸的防护罩壳，操作侧设置急停按钮排布，满足车间生产的安全规范要求，出料端的集料架可根据成品长度调整支撑位置，避免长尺寸型材出料后下垂变形。
