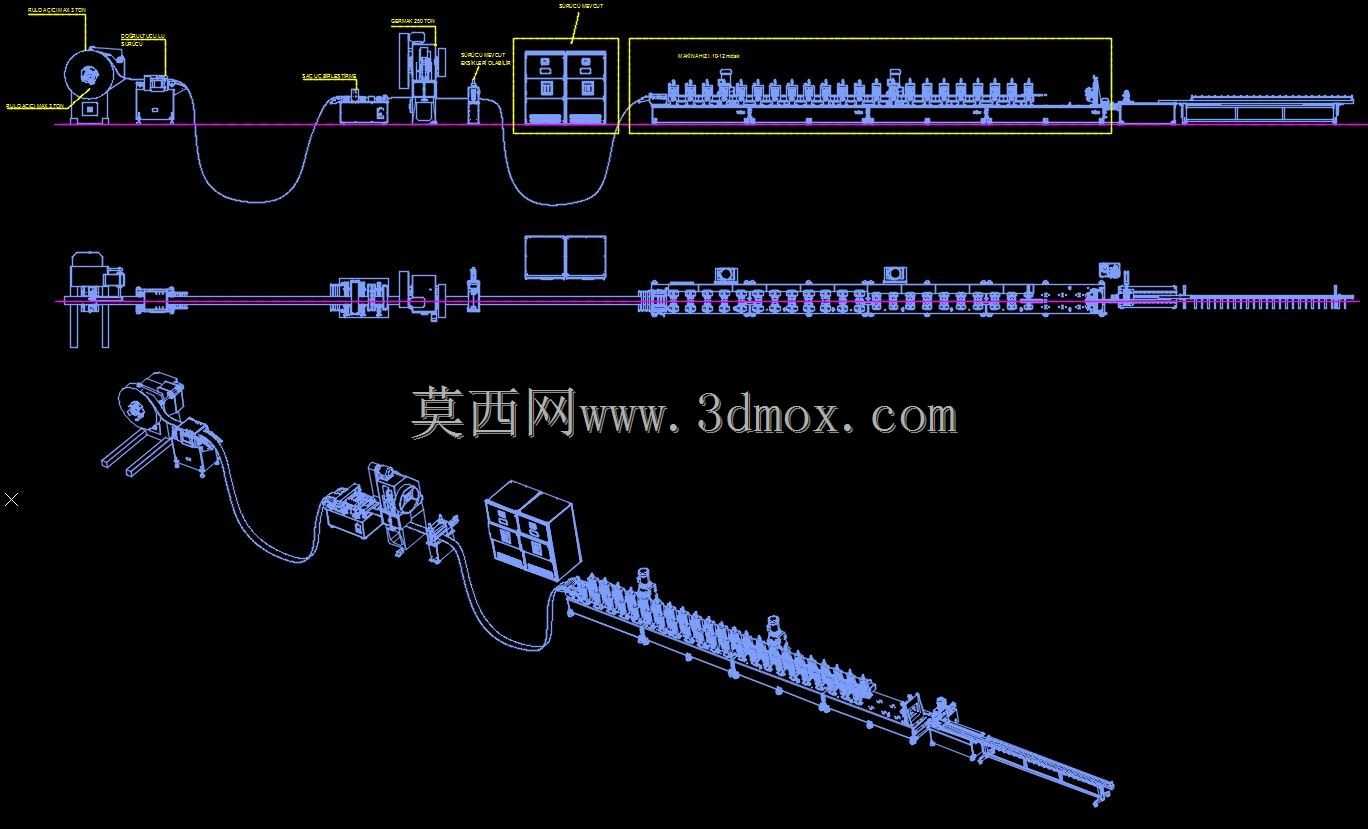

型材连续加工输送生产线布局结构

　　这套产线结构主要面向长条形金属型材的连续加工作业场景，适配建材、五金加工车间的批量型材处理需求，可完成从原料上料、多工位连续加工到成品出料的全流程作业，替代传统单工位离散加工的低效模式，减少工序间的物料转运耗时与人工搬运强度。从布局逻辑来看，产线采用直线贯通式排布，原料端配置开卷校平机构，可将成卷的带状型材自动展平并输送至后续工位，消除原料卷曲带来的进料偏移问题，保证进料精度。紧邻上料段设置的多组加工工位，可根据实际工艺需求配置冲孔、裁切、成型等不同功能的执行机构，各工位之间通过同步输送机构衔接，输送速度可匹配不同工位的加工节拍，避免出现工位待料或物料堆积的问题。中段设置的集成控制柜体，整合了整条产线的动力控制与信号交互模块，

　　柜体安装位置预留了足够的操作与检修空间，柜体与各工位之间的布线沿产线支架内侧排布，避免线缆外露造成的安全隐患，同时方便后期线路维护与故障排查。后段的长距离输送段设置了多组导向限位机构，可对加工完成的型材进行姿态校正，避免长型材在输送过程中出现偏斜、翘曲问题，末端出料段可直接对接成品收集台架或者后续的表面处理工序，实现工序间的无缝衔接。设计过程中充分考虑了车间的安装边界条件，整条产线的横向宽度控制在常规车间通道的允许范围内，纵向长度可根据车间实际可用场地进行模块化拼接调整，各功能段采用独立的机架结构，可拆分运输后在现场快速组装，降低运输与安装的难度。产线的机架采用型钢焊接结构，关键受力位置设置加强筋，保证长距离运行过程中的结构稳定性，输送辊道的间距根据型材的最小支撑跨度设置，避免型材在输送过程中出现下垂变形，各加工工位的执行机构安装位置预留了调节余量，可适配一定范围内不同规格型材的加工需求，无需对整体结构做大幅改动即可完成产品换型。
