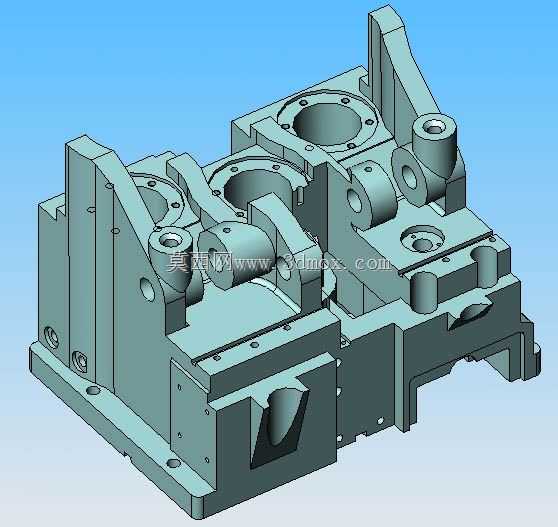

机铸坯壳体铸体结构三维设计

　　该铸体构件多用于重型机床的主轴安装承载单元，作为核心支撑铸件，其结构直接决定主轴运行的刚性与长期稳定性，在落地镗床、龙门铣床的主轴箱总成中，这类铸坯是所有传动、导向部件的安装基准载体。从实际工况出发，设计时优先考虑铸造工艺的成型可行性，所有壁厚保持均匀过渡，避免出现大尺寸热节导致的铸造缩松缺陷，转角处全部采用圆角过渡，既减少铸造应力集中，也能提升构件整体的抗振性能，毕竟机床加工过程中会持续承受切削力带来的振动，铸件本身的阻尼特性可以有效吸收振动能量，保障加工精度。构件上分布的多组同轴孔系，是用于安装主轴轴承、传动轴以及进给导向轴的核心安装位，孔系之间的位置公差直接决定后续传动部件的啮合精度，建模时严格按照装配基准搭建特征，

　　所有安装面的凸台结构都预留了后续机加工的余量，避免铸造毛坯直接作为安装面导致的装配精度不足。侧面的立板结构是用于安装导轨滑块的连接基准，其平面度要求在后续机加工中需要达到IT7级精度，才能保证主轴箱沿导轨移动的直线度，底部的安装槽与定位销孔，是用于将整个铸体与床身滑台进行刚性连接，安装边界的尺寸完全匹配对应规格滑台的安装孔距，不需要额外做转接板即可完成装配。顶部的多组凸台结构分别用于安装润滑管路、进给驱动电机以及行程检测元件，每个凸台的螺纹孔位置都避开了内部的加强筋布局，防止钻孔时打穿筋板导致铸件漏油或者刚性下降。内部的空腔结构一方面是为了减轻铸件整体重量，降低滑台移动的负载，另一方面也作为主轴传动齿轮的储油腔，

　　设计时特意将空腔的内壁做了倾斜导流面，方便润滑油回流到油池，避免出现积油死角。建模过程中对所有容易出现铸造缺陷的位置都做了工艺补正，比如厚壁位置增加了工艺补贴，薄壁位置做了加厚过渡，确保铸件在浇注完成后冷却均匀，不会出现开裂、冷隔等问题。这类铸坯的外形尺寸适配中型龙门设备的主轴箱安装空间，整体安装边界不会超出滑台的运行范围，避免移动过程中与床身其他部件发生干涉，所有外接管路的接口都布置在构件的外侧，方便后续装配时的管路连接与维护操作，不需要拆解主体结构即可完成润滑、冷却管路的检修更换。
