多工位钛滚轮连续成型加工生产线设备

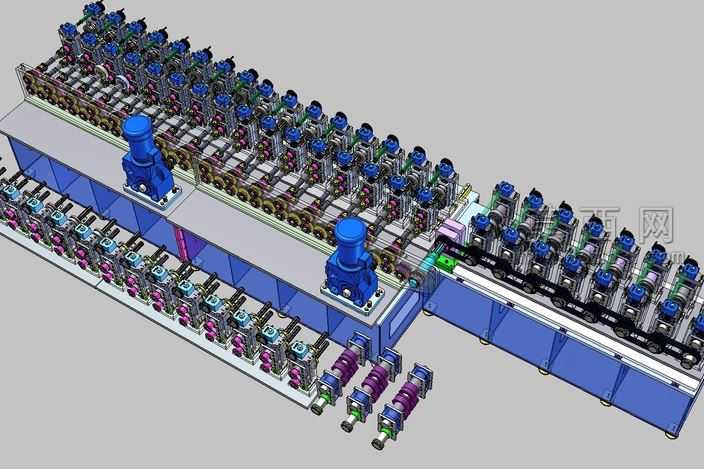

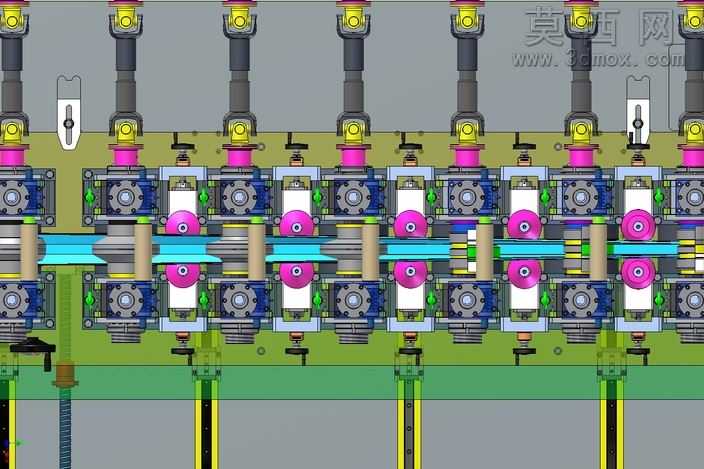

本套三维模型采用专业机械三维设计软件完成全参数化建模，整体为长条形排布的多工位连续加工产线结构，建模过程严格遵循机械设计规范，对每一处装配结构都做了精准的约束配合，确保各部件运动逻辑符合实际生产运行要求。模型渲染阶段采用工业级写实材质方案，设备主体机架赋予哑光蓝色金属漆材质，表面做了细微的颗粒质感处理，还原真实工业设备的漆面效果；传动滚轮、驱动电机外壳采用亮面金属材质，区分出铸铁、铸钢不同金属部件的质感差异，传动链条、调节螺杆等细小部件做了金属倒角反光处理，进料端的调节机构部件赋予紫色阳极氧化材质，清晰区分不同功能模块，整体渲染光影柔和，结构层次分明，能够直观展现设备的整体布局与细节构造。结构设计上，产线沿长度方向对称排布多组成型滚轮工位，每组成型工位配套独立的传动调节结构，顶部设置多台蓝色驱动减速电机，通过链传动结构将动力传递至各工位滚轮，实现钛材板材的连续辊压成型作业；机架采用分段式焊接框架结构，底部设置可调支撑脚，方便现场安装调平，进料端设置多组可调节导向定位机构，可适配不同宽度的钛材进料，出料端设置成品导出工位，确保成型后的钛滚轮型材平稳输出。设计思路围绕钛材冷弯辊压成型的工艺需求展开，通过逐次递进的滚轮型面设计，让钛材在多工位连续输送过程中逐步完成弯折、成型、校准工序，避免单次成型应力过大导致的材料变形开裂问题，每组成型滚轮的位置都设计了微调结构，可根据实际生产的材料厚度、成型精度要求做径向与轴向的位置调整，驱动端采用多电机分区驱动的方案，可根据不同成型段的负载需求匹配对应转速与扭矩，保障整条产线运行的稳定性与成型精度，模型完整还原了设备的装配关系与传动逻辑，可直接用于方案展示、结构校核与生产参考。
