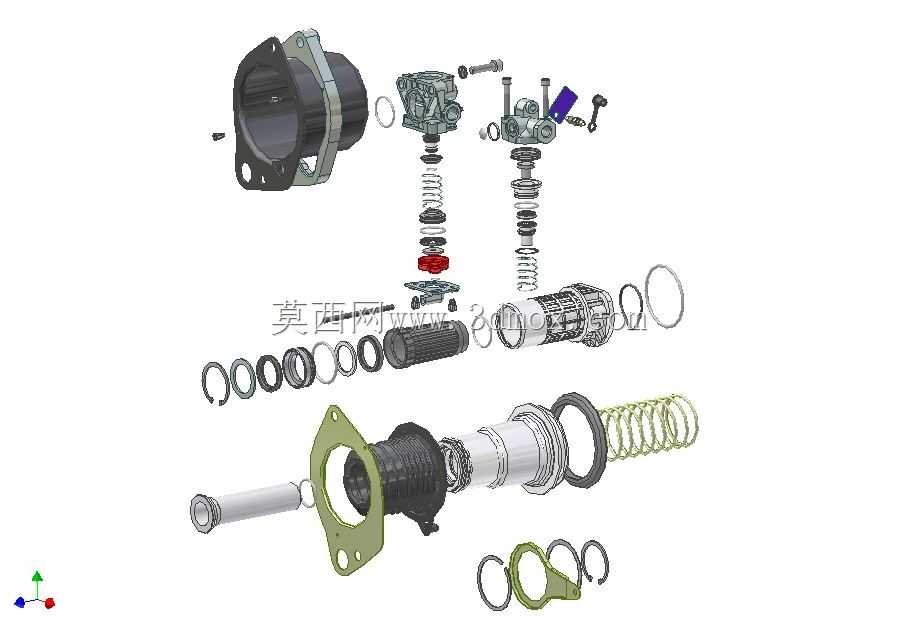

气动离合器内部组件拆解结构设计

　　这套空气离合器的结构设计，核心围绕气动驱动下的动力接合与切断需求展开，在工业传动、商用车传动、重型设备启停控制场景中应用广泛，区别于传统摩擦式离合器依靠机械力压紧的结构，这套结构通过压缩空气作为动力源，可实现更平顺的动力接合过程，同时能根据气压调整压紧力，适配不同扭矩传递的工况需求。从拆解的组件排布能看出，设计阶段优先考虑了密封可靠性与动作响应速度，活塞组件与缸体的配合面设置了多道密封环，避免压缩空气泄漏导致的推力不足，复位弹簧的刚度经过匹配计算，在断气状态下可快速推动摩擦副分离，避免带排磨损。安装边界上，输入端的法兰接口适配常规传动轴的连接尺寸，壳体上的安装孔位采用对称排布，可适配不同角度的安装需求，

　　输出端的花键轴采用标准模数设计，能直接与下游传动部件对接，无需额外制作转接件。功能特性层面，这套结构将进气阀组集成在离合器壳体侧方，缩短了气路路径，减少气压响应的迟滞时间，阀组上的手动调节部件可在调试阶段微调进气行程，适配不同磨损程度的摩擦片间隙补偿。设计过程中针对摩擦片的散热需求，在壳体对应位置预留了通风间隙，长时间半联动工况下可避免摩擦片过热烧蚀，所有弹性挡圈、密封件均采用通用标准件，后期维护更换无需定制非标配件。传动路径上，动力从输入端壳体传入后，通过气压推动活塞压紧摩擦片组，将扭矩传递到输出轴，断气时复位弹簧推动活塞回位，摩擦片组分离切断动力，整个动作行程控制在合理区间，既保证分离彻底，又避免行程过长导致的响应滞后。

　　各组件的配合公差经过严格匹配，活塞与缸壁的间隙控制在合理范围，既保证动作顺畅无卡滞，又不会因间隙过大导致密封件偏磨，弹簧座的定位结构可避免弹簧工作时出现偏斜，保证压紧力均匀分布在摩擦片整个接触面上，延长摩擦片的使用寿命。
