气动式离合器总成工装结构三维设计

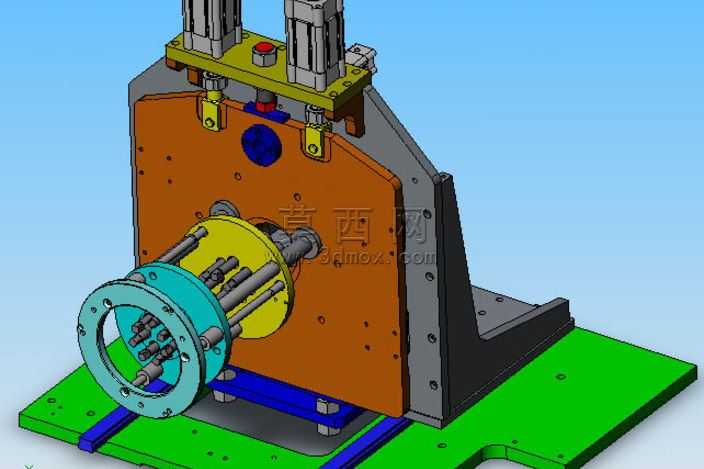

本作品为离合器总成的工装类三维建模设计，建模过程中严格遵循机械设计的装配公差规范，对每一处零件的尺寸配合进行了严谨的参数化设定，确保各部件在虚拟装配状态下无干涉、可实现预期的相对运动。渲染阶段采用了工业产品常用的材质区分方案：底部安装平台赋予哑光绿色烤漆材质，还原工装台面板的真实质感；立式支撑立板分别采用棕褐色氧化处理钢板与灰色喷铸铸铁材质，通过粗糙度参数的差异区分不同加工工艺的零件表面；前端离合器从动端组件采用青蓝色车削加工金属材质，搭配亮黄色的定位法兰盘，中部传动杆件赋予银灰色磨光钢材材质，顶部的气动执行元件保留了工业气缸的银白金属与黑色密封件的材质对比，红色急停按钮采用高饱和度的哑光塑料材质，在视觉上起到醒目的提示作用。结构设计上，该工装采用L型立式支撑布局，底部通过蓝色直线导轨实现工作台的横向进给调节，可适配不同规格的离合器总成装夹需求；顶部对称布置的双气缸提供稳定的轴向压紧力，配合前端的多轴定位销结构，可实现离合器总成装配过程中的精准同轴定位，避免装配过程中出现偏斜问题；立板上开设的多组安装孔位采用阵列式排布，预留了足够的工装调整余量，支撑筋板的三角形加强结构有效提升了整体工装的刚性，减少装夹作业中的结构形变。设计思路围绕离合器总成的装配检测作业需求展开，摒弃了冗余的装饰性结构，所有外露部件均服务于装夹定位、压紧固定、位置调节的核心功能，各运动部件的行程预留充分，紧固件的位置均预留了工具操作空间，完全符合实际工业生产中的工装设计逻辑，可直接用于离合器装配工序的工装方案参考，也可作为机械传动结构教学的演示模型使用。
