斜开式金属电气柜钣金结构设计

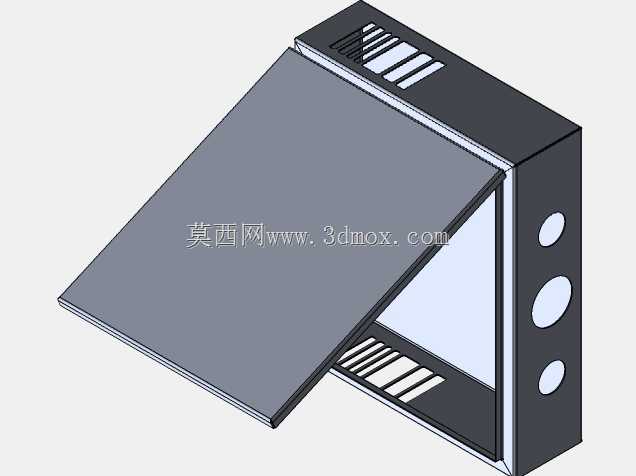

　　这款斜开式金属电气柜主要面向工业现场低压配电、小型设备就近电控布置场景，常见于生产线旁工位电控、单机设备配套电气集成、户外小型设备配电防护等工况，用来容纳断路器、接触器、接线端子排、小型PLC模块等电气元器件，为内部电气部件提供可靠的机械防护与电磁屏蔽，同时隔绝现场粉尘、切削液飞溅对电气元件的侵蚀。从结构设计逻辑来看，柜体采用薄钢板折弯拼焊的钣金工艺成型，整体为长方体安装基座搭配斜向开启的柜门结构，区别于常见的正面平开门柜体，这种斜开结构在安装空间局促、操作人员需要频繁操作柜内元件的工位上优势明显，柜门开启后不会完全遮挡正面操作视线，也不会因为柜门平开占用过多侧向通行空间，适合布置在设备侧方狭窄的安装间隙内。

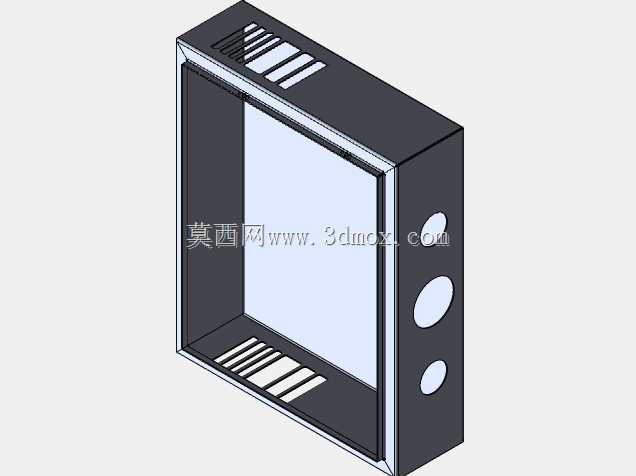

　　柜体侧面预留了三个圆形的线缆进出或元件安装孔位，可根据实际布线需求安装电缆防水接头、散热风扇或者状态指示灯，柜体上下边缘设计了格栅式通风槽，在不降低柜体防护等级的前提下形成自然对流风道，带走柜内电气元件工作产生的热量，避免柜内积温过高影响元件使用寿命。柜门与柜体之间采用隐藏式铰接结构，关闭后柜门与柜体边框贴合紧密，折弯成型的翻边结构可以提升柜体整体的结构刚度，减少薄钢板受力产生的形变，同时在柜门闭合时形成迷宫式密封结构，阻挡大颗粒粉尘与飞溅液体直接进入柜内。安装边界方面，柜体背部预留了壁挂安装的固定孔位，可直接通过膨胀螺栓固定在墙面或者设备立板上，不需要额外搭配安装支架，柜体内部预留了统一的元件安装导轨位置，

　　可兼容标准宽度的DIN导轨安装件，不需要额外打孔加工就能完成常规电气元件的固定，柜门内侧还预留了线槽安装空间，方便整理柜内控制线，避免布线杂乱影响后期维护。设计过程中针对钣金折弯的工艺余量做了对应预留，所有折弯角都做了避免应力集中的工艺处理，拼焊位置都设计在柜体非外观面，焊接后打磨平整即可做表面喷塑处理，整体结构没有复杂的曲面造型，全部采用规则钣金折弯件拼接，加工难度低，适合批量生产，同时结构强度完全满足工业现场的日常使用需求，即使受到轻微的外力碰撞也不会出现柜体变形导致柜门无法闭合的问题。
