双轴牵引式自卸运输拖车结构设计

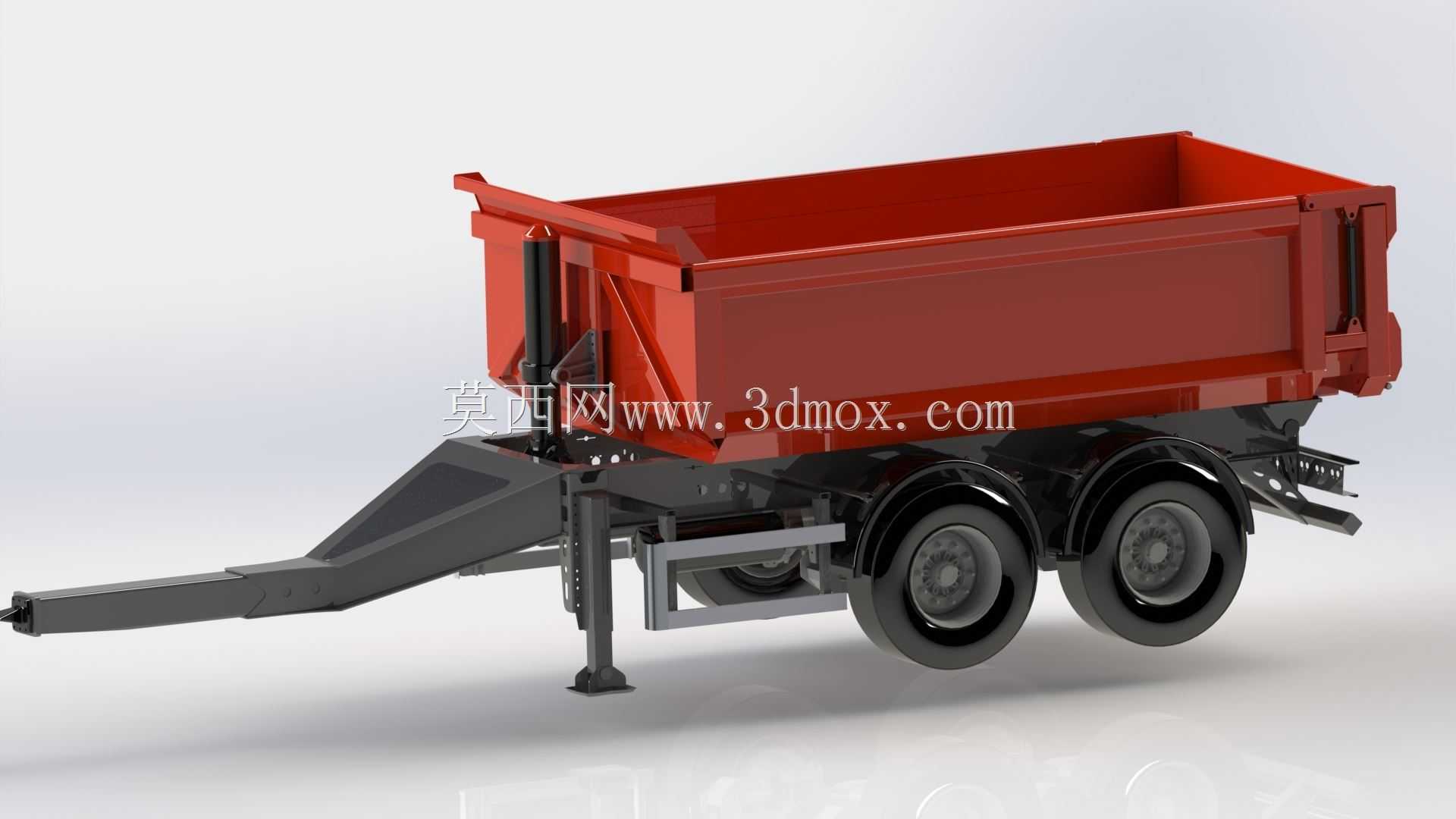

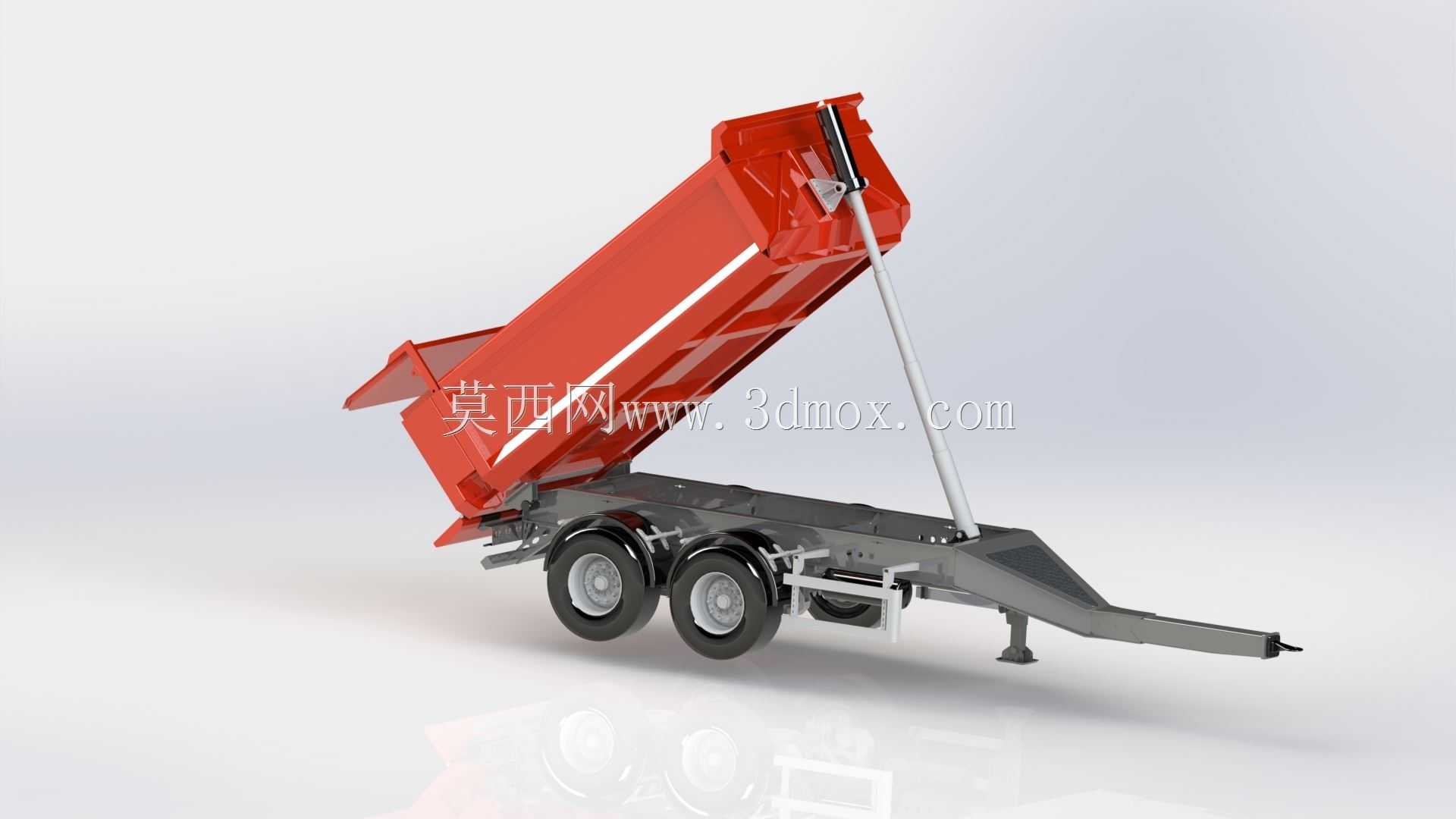

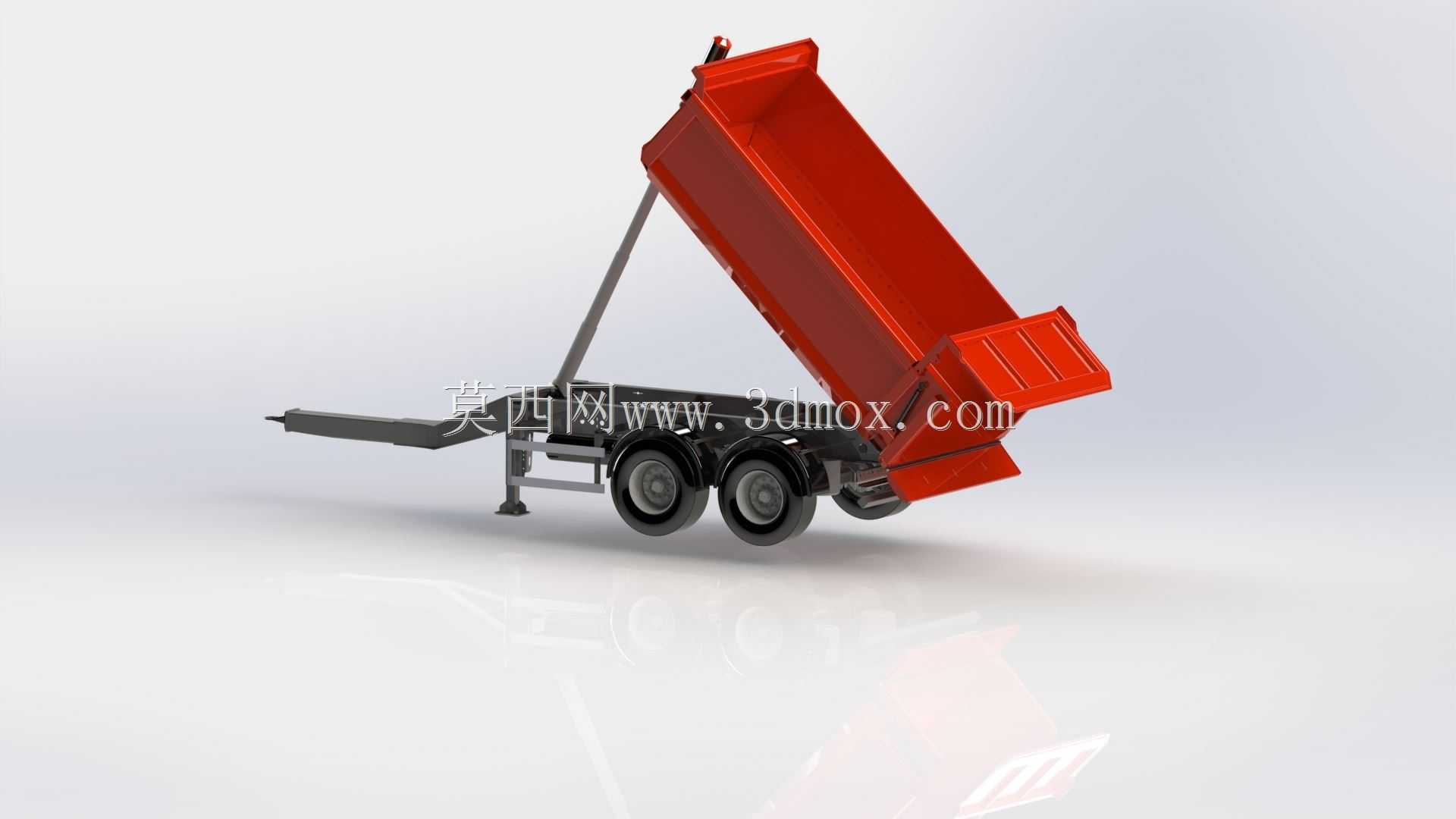

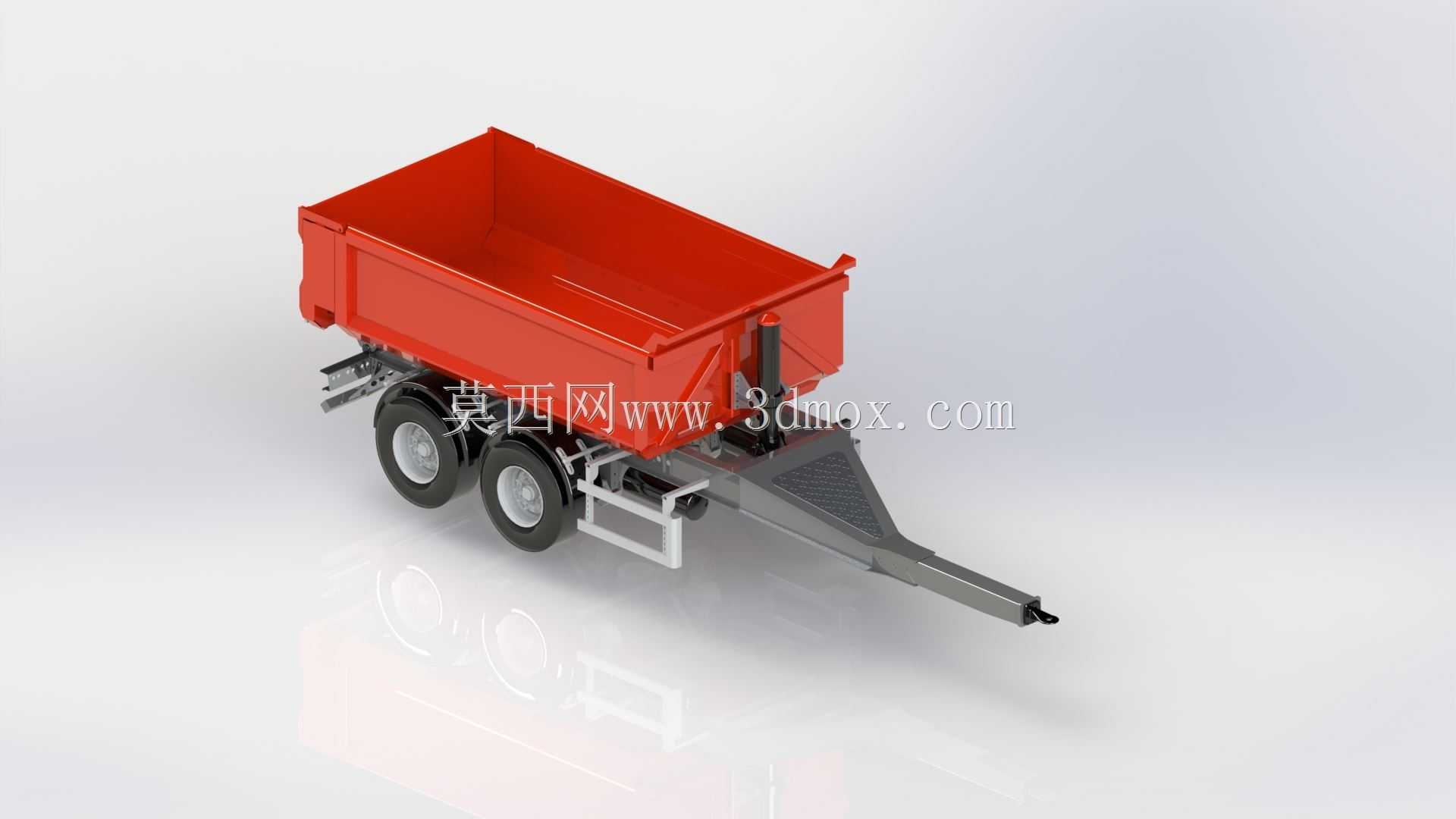

　　这款双轴牵引式自卸拖车主要适配短途散料转运场景，常见于厂区内部物料周转、农田农资运输、小型工程土石方短驳、环卫垃圾收集转运等作业环境，可匹配拖拉机、轻型载货汽车、厂区专用牵引车等动力源完成挂接作业，无需额外改装牵引接口即可适配多数常规牵引装置。设备核心功能为实现散状物料的装载与自动倾卸，车厢采用U型截面加高挡板设计，相比普通栏板拖车可减少散料撒漏，倾卸动作依靠前置单级液压油缸完成，举升支点设置在车厢前端下部，举升过程中车厢绕后轴铰接点转动，最大倾卸角度可满足砂石、渣土、农作物、建筑垃圾等常见散料的快速滑落，无需人工辅助清理余料。设计阶段优先考虑了非铺装路面的通行适应性，双轴布局采用等距轮轴配置，

　　单轴额定载荷匹配常规短途运输的载重需求，钢板弹簧悬架直接固定在底盘纵梁上，可缓冲颠簸路面的冲击载荷，减少行驶过程中车厢的晃动幅度，避免物料偏载引发的侧翻风险。牵引架采用变截面箱型梁结构，从底盘前端向前延伸，挂接环高度适配多数农用、工程用牵引设备的标准接口高度，牵引架上设置可折叠式支撑支腿，脱挂状态下支腿落地可保持拖车水平放置，无需额外支撑物即可稳定停放。底盘侧部设置液压管路排布槽，所有液压油管沿纵梁内侧固定，避免行驶过程中被飞石、路边障碍物剐蹭破损，车厢尾部设置可自动开合的锁止尾门，举升时尾门在物料重力作用下自动开启，回落时依靠自重与锁止机构配合完成闭合，无需人工手动操作锁扣。外形尺寸方面，整车长度控制在适配乡村道路、

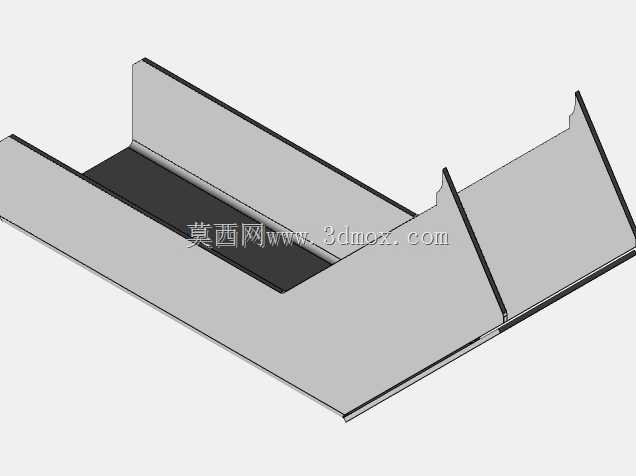

　　厂区内部通道转弯半径的范围内，轮距匹配常规道路通行宽度，车厢内部长宽高比例兼顾装载容积与行驶稳定性，安装边界上牵引架挂接点的位置、轮轴安装孔位、油缸上下铰接点的坐标均做了参数化约束，可根据实际载重需求调整板材厚度、油缸行程、轴距等参数，衍生出不同载重等级的同系列车型。车厢侧板与底板采用耐磨钢板拼接设计，易磨损部位预留了更换衬板的安装位，长期使用出现磨损后可单独更换衬板，无需整体更换车厢，降低后期维护成本，底盘纵梁采用整体冲压成型工艺，减少焊接节点带来的应力集中问题，提升底盘整体的抗扭强度，适配重载复杂路况的使用需求。
