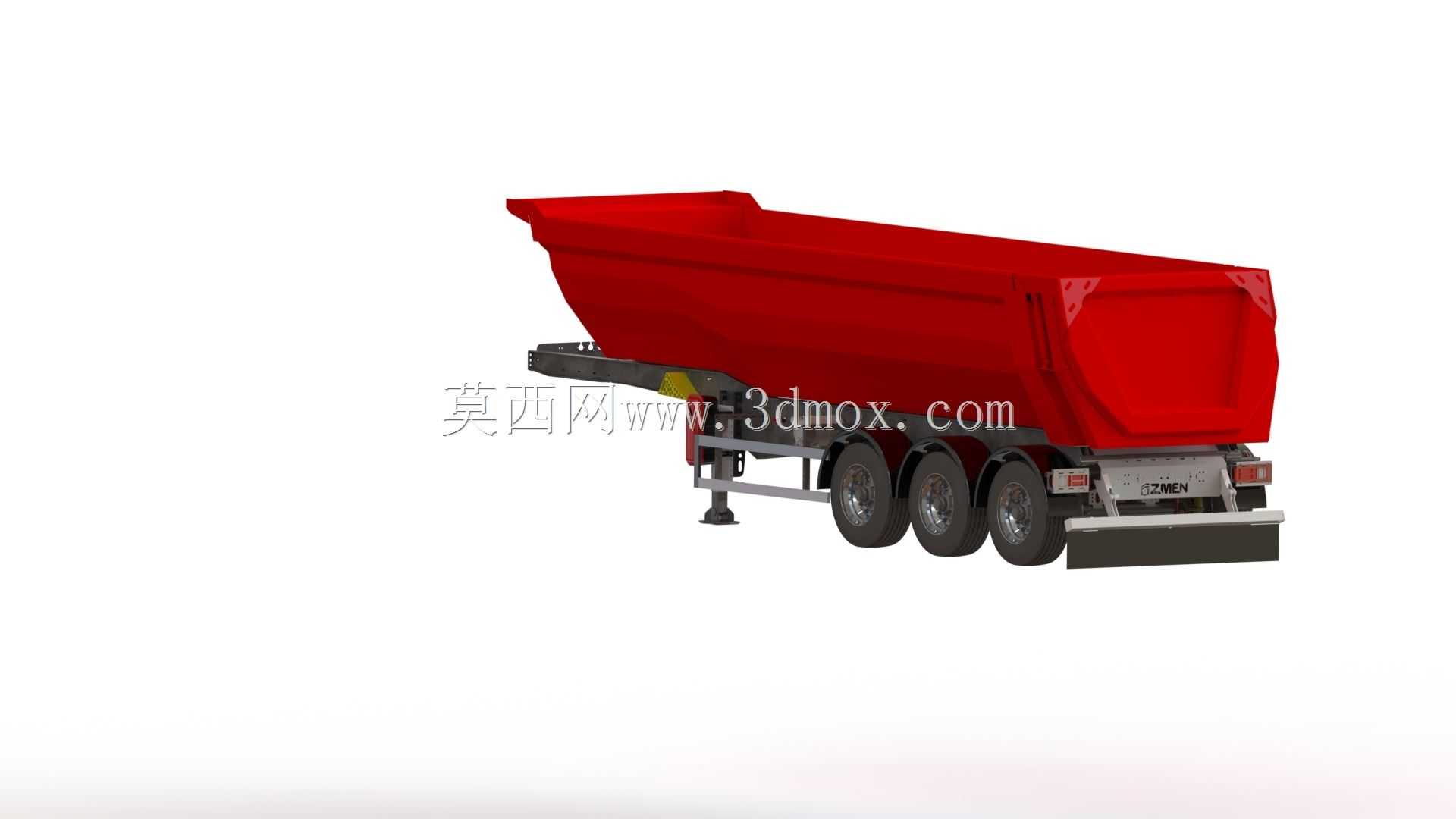

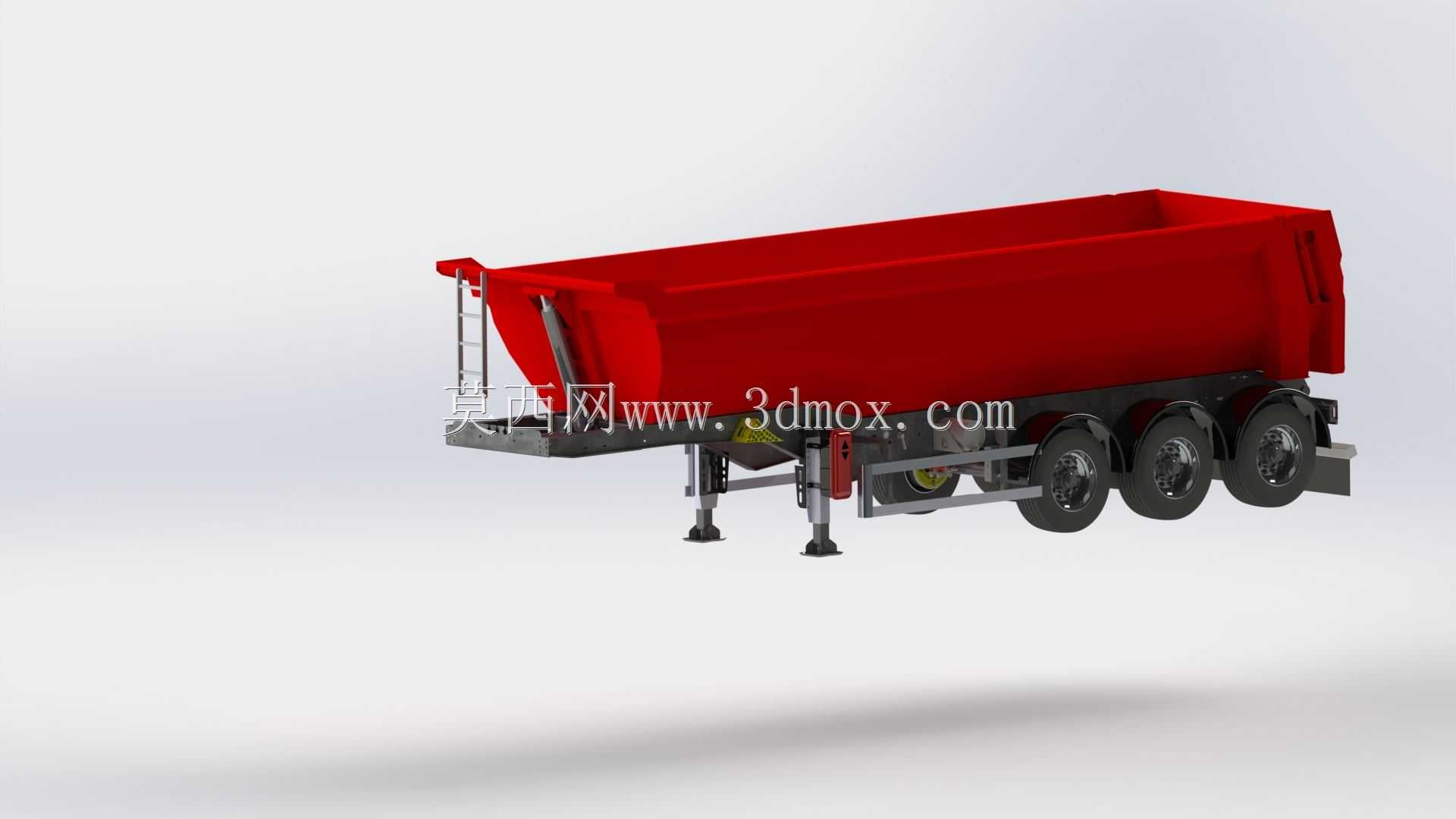

三轴半挂U型半管自卸运输挂车结构

　　这类半挂自卸装备主要面向散装物料的中长途转运场景，常见于矿山砂石料外运、基建项目土石方清运、钢厂废渣转运等作业环境，相比单体自卸车拥有更大的额定承载容积，搭配牵引车头即可完成灵活调度，适配多种非铺装路面的装卸点位作业。货厢采用半管型U型截面设计，设计阶段重点考量了卸料流畅性，相比传统矩形厢体，弧形侧板不存在直角积料死角，举升卸货时散装物料可沿弧面自然滑出，能大幅减少厢壁残留，尤其适配黏度较高的湿土、矿粉类物料运输；同时U型结构的侧板受力更均匀，同等壁厚下抗冲击、抗胀厢能力优于矩形结构，运输大块矿石时能更好分散物料对厢壁的撞击载荷，降低长期使用后的厢体变形概率。行走部分采用三轴排布设计，轴荷分配经过反复校核，

　　可满足公路运输的轴荷限值要求，每轴匹配双轮胎组，兼顾重载承载能力与复杂路面的抓地稳定性；支撑装置采用联动式支腿结构，脱挂状态下可独立支撑整台挂车的静置载荷，支腿高度调节范围覆盖主流牵引车头的鞍座高度区间，能适配不同型号牵引车头的挂接需求，挂接操作时无需额外垫高即可完成对接。举升机构采用前置多缸液压举升布局，举升支点经过受力优化，举升过程中厢体翻转平稳，最大举升角度可满足各类散装物料的自然安息角要求，卸货时无需额外人工辅助清料；厢体尾部采用自动开合的后门锁止机构，举升初始阶段锁止机构自动解锁，厢体回落时自动锁止到位，减少人工操作步骤，降低作业安全风险。建模过程中对各部件的安装边界做了完整还原，包括牵引销的安装位置尺寸、

　　车架与牵引车头的安全间隙、轮胎与轮眉的跳动间隙、支腿伸缩的行程范围、举升油缸的安装铰接点位置都做了参数化设定，可直接用于结构受力仿真、改装方案验证、作业场景模拟等用途，也可作为同类型产品设计的参考基准，帮助设计人员快速完成同系列产品的变型开发，减少重复建模的工作量。
