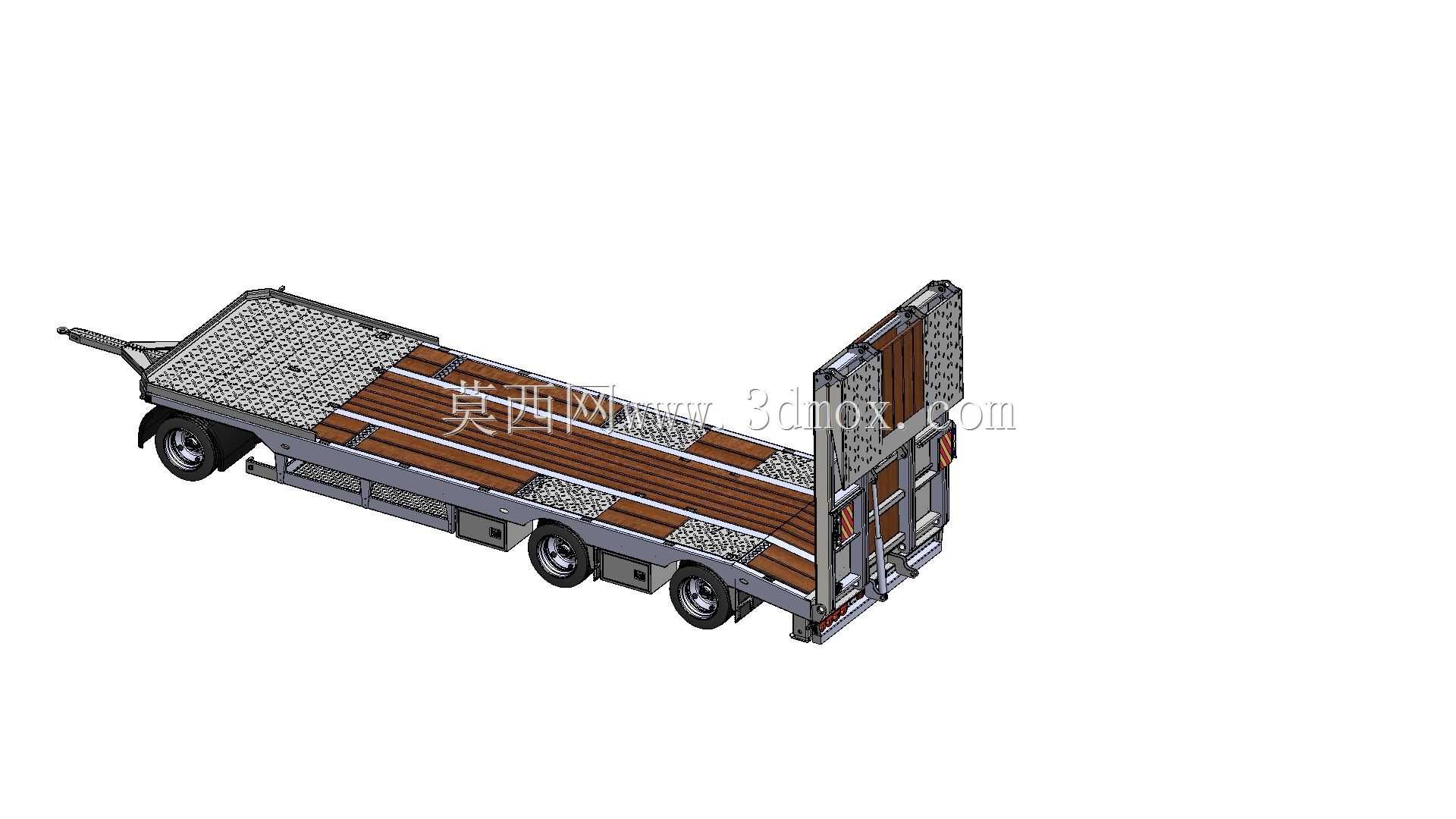

低平板三轴转台运输挂车结构设计

　　这款三轴转台拖车主要面向厂区重型构件转运、工程现场设备转场、大件物流短驳等作业场景，针对常规平板挂车在狭窄场地转向半径不足、爬装作业效率低的痛点做了针对性结构优化。整车采用低平板承载面设计，承载平台主框架为高强度型钢焊接结构，台面铺设防滑花纹板与硬质耐磨垫木，兼顾金属构件、履带式工程设备、预制钢结构件等不同载荷的放置需求，垫木嵌入框架槽内固定，避免重载移位。尾部设置可翻转爬梯结构，爬梯表面做防滑齿处理，爬梯翻转采用机械助力结构，单人即可完成收放操作，无需额外辅助吊装设备，履带设备、轮式工程车辆可直接通过爬梯行驶至承载平台，大幅降低装卸作业的辅助成本。行走系统采用三轴布局，单轴匹配双轮胎组，轴组上方设置多片式钢板弹簧悬架，

　　可有效过滤非铺装路面的颠簸冲击，保证重载行驶过程中承载平台的稳定性，避免运输的精密设备、易损构件因震动出现损伤。前端牵引连接位置集成回转转台结构，转台内置耐磨回转支承，可实现牵引端与承载平台的大角度相对回转，在狭窄厂区、施工便道等受限空间内转向时，整车转弯半径较同尺寸固定牵引架挂车缩小近40%，适配狭小场地的转运作业需求。设计过程中优先考虑结构的受力合理性，承载平台主纵梁采用变截面设计，牵引端与轴组承载位置做局部加强，台面边缘设置嵌入式绑货环，沿平台两侧等距分布，可适配不同规格的绑带、拉紧器，满足不同外形尺寸货物的固定需求。整车外廓宽度符合道路场内转运的通行边界要求，承载面离地高度控制在合理区间，既保证足够的悬架跳动行程，

　　也降低装卸作业的爬装坡度，同时控制整车重心高度，提升重载行驶的侧倾稳定性。侧部设置有嵌入式工具储物舱，可放置绑带、三角木、简易维修工具等作业配件，尾部设置有联动式驻车支撑，装卸作业时可放下支撑，避免爬装过程中车辆翘头，保障作业安全。
