西门子Sitrans F C 2100流量测量设备结构

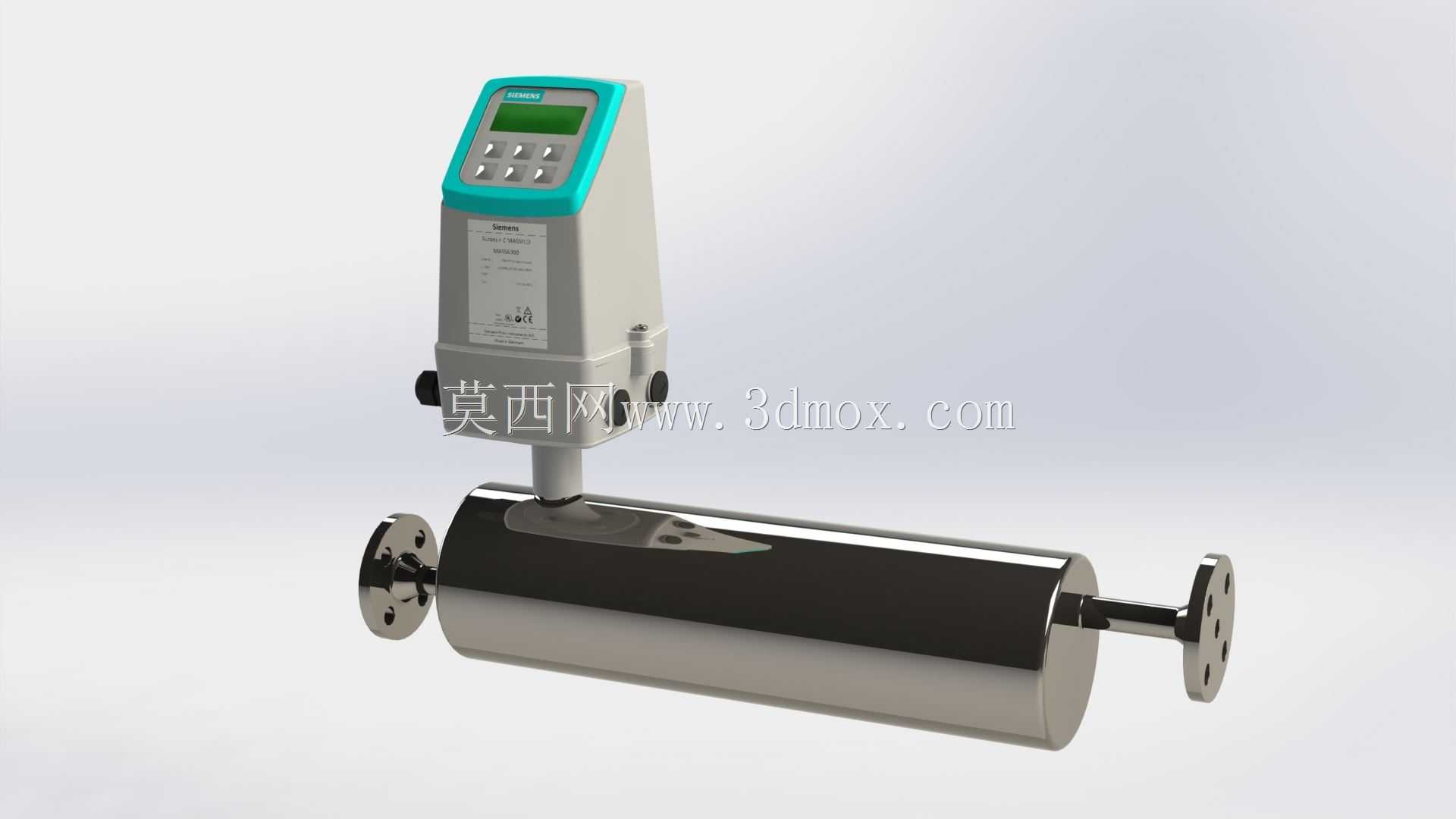

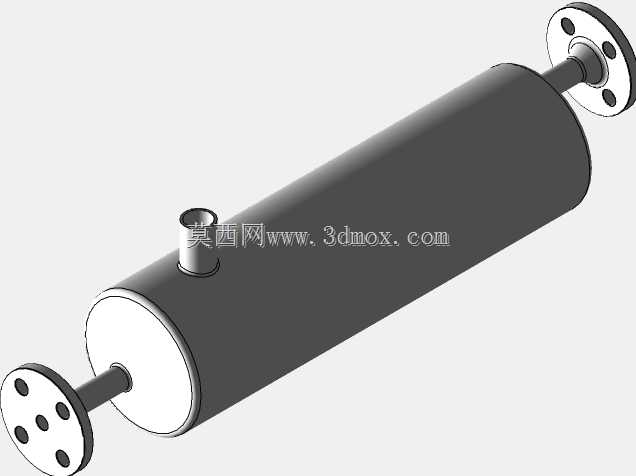

　　这款流量测量设备主要面向过程工业的流体计量场景，在化工、食品饮料、制药等行业的连续生产管线中承担核心的流量检测职能，可对管内流动的液体介质进行高精度的质量流量、密度、温度多参数同步采集，为生产过程的物料配比、能耗核算、贸易交接提供可靠的实时数据支撑。设备采用分体式集成结构，下部测量管段为直通式不锈钢本体，两端配置标准法兰连接界面，适配DN15公称通径、PN40压力等级的工艺管线，安装时无需额外变径管件，可直接串接在水平或垂直敷设的工艺管道上，测量段内部无节流或活动部件，压损极低，不会对管内流态造成额外干扰，长期运行也不存在部件磨损导致的精度漂移问题。上部变送显示单元通过短立柱与测量管段刚性连接，

　　外壳采用防护等级适配工业现场环境的硬质壳体，正面集成点阵液晶显示屏与薄膜操作按键，现场操作人员无需外接设备即可直接读取瞬时流量、累积流量等核心参数，也可通过按键完成量程组态、参数校准等现场操作。设计阶段充分考虑了现场安装的兼容性，该单元可与同系列的Sitrans Magflo/Massflo 6000系列变送单元进行互换组装，用户可根据现场的通讯需求、输出信号类型灵活替换上部变送模块，无需更换下部测量管段，大幅降低后期运维的改造成本。建模过程中严格还原了设备的安装边界尺寸，法兰的螺栓孔分布、密封面形式、变送单元的接线口位置、操作按键的排布都完全参照实物比例构建，测量管段的表面抛光质感、变送单元的分色壳体细节都做了对应还原，可直接用于工业管线的三维布局设计、仪表安装工位的碰撞校验，也可作为过程控制类虚拟仿真场景的设备素材使用，帮助设计人员在方案阶段就确认仪表的安装空间、操作维护预留距离，避免现场施工时出现管线干涉、操作空间不足的问题。
