西门子质量流量测量变送控制装置结构

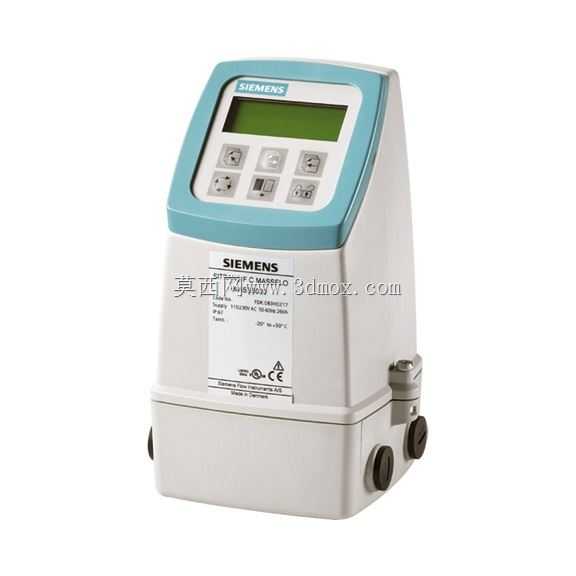

　　在流程工业的流体计量与控制场景中，这类变送装置是质量流量检测系统的核心变送单元，常配套流量检测探头安装在化工、食品饮料、制药、水处理等行业的工艺管线上，负责将探头采集的流体流量、密度、温度等原始信号进行运算处理，转换为标准化的工业通讯信号或模拟量信号上传至中控系统，同时可直接输出控制信号联动管路上的调节阀，实现流量参数的闭环调节。从结构设计来看，这款装置采用壁挂式或管道就近安装的紧凑壳体结构，上半部分为操作交互区，集成了点阵式液晶显示屏与多枚实体操作按键，现场运维人员无需外接设备即可直接在装置上查看实时流量参数、累积流量值、设备运行状态码，也可通过按键完成参数组态、零点校准、报警阈值设置等操作，按键区域做了凹陷式防护设计，

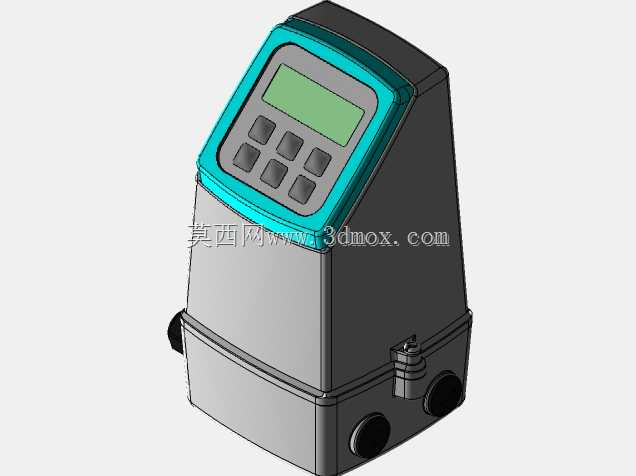

　　避免现场误触。下半部分为电气接线腔体，预留了多个电缆格兰头安装位，强电供电回路与弱电信号回路的接线区域做了物理分隔，减少现场电磁干扰对测量信号的影响，壳体采用耐候性工程塑料材质，可适应多数工业现场的温湿度环境与轻度腐蚀场景，防护等级满足常规户外或车间安装的要求。建模过程中重点还原了装置的安装边界尺寸，壳体的安装孔位间距、接线口的位置尺寸、操作面板的倾斜角度都按照实物比例还原，方便设计人员在做管线撬装设计、现场安装布局时直接调用模型，提前核对装置与周边管线、支架的操作空间，避免后期安装时出现操作空间不足、接线干涉的问题。装置内部的电路板布局做了简化的结构占位处理，既保证模型外观与实物一致，也控制了模型的整体体量，

　　方便在大型工厂三维布局模型中装配使用，不会占用过多的系统资源。从功能适配角度，这类变送装置支持多种流量传感器的匹配接入，可根据测量介质的特性调整运算参数，无论是低粘度的液体介质还是含少量杂质的浆体介质，都能通过参数组态实现稳定的测量输出，模型还原的面板按键布局与实物完全一致，可用于制作现场操作培训的三维演示素材，帮助运维人员快速熟悉设备的操作逻辑。
