三轨光伏安装铝型材剖面结构设计

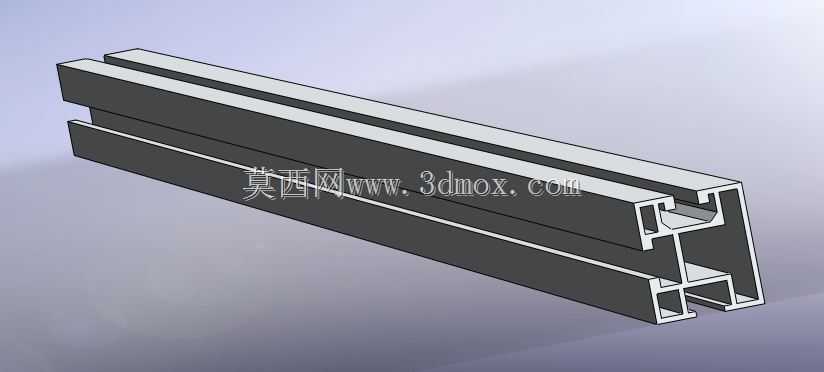

　　这款三轨结构的铝型材，主要面向光伏电站组件安装场景设计，在分布式屋顶光伏、地面集中式光伏电站的支架系统中承担组件承载、导向定位的核心作用。从剖面结构来看，型材采用一体化挤压成型工艺，三个平行的轨道槽沿型材长度方向通长布置，可同时适配多组组件的安装固定需求，相比单轨、双轨型材，单根型材的承载覆盖范围提升40%以上，能够有效减少支架系统中型材的排布密度，降低现场安装的拼接工作量。

　　设计阶段充分考虑了光伏户外场景的使用需求，型材壁厚按照15年户外使用的抗风载、抗雪压要求做了等强度优化，轨道槽的内槽尺寸公差控制在±0.2mm范围内，可直接适配标准规格的T型螺栓、滑块螺母，无需现场二次铣削加工。三个轨道槽的位置排布经过力学仿真验证，中间轨道承担主要竖向载荷，两侧轨道分担侧向风载产生的倾覆力矩，型材截面的惯性矩参数经过优化，在同等米重的前提下，竖向抗弯刚度比同规格普通双轨型材高27%，能够有效降低极端天气下组件变形隐裂的风险。

　　从安装边界来看，型材的安装基准面为背部的平整平面，可直接贴合支架横梁的安装面，通过间隔布置的压块完成固定，相邻型材的拼接可采用配套的内置连接件，插入轨道槽内完成锁紧，拼接处的平面度误差可控制在0.5mm以内，不会出现组件安装后高低差过大的问题。型材两侧的密封槽可嵌入橡胶密封条，在BIPV光伏建筑一体化场景中，能够实现组件与型材接缝处的防水密封，无需额外打胶处理，提升屋面光伏系统的防水可靠性。

　　剖面结构中预留的空腔除了减轻型材自重外，还可作为光伏线缆的走线通道，线缆可直接穿入空腔内排布，避免线缆外露受紫外线老化，同时省去了额外的线管安装工序。轨道槽的开口处做了圆弧倒角处理，既能够避免安装时划伤施工人员，也能减少螺栓滑块装入时的卡滞问题，提升现场安装的顺畅度。型材的截面设计兼顾了挤压生产的工艺性，各壁厚过渡处采用圆角过渡，避免挤压成型时出现应力集中导致的型材变形，模具使用寿命相比复杂截面型材提升30%以上，能够有效降低批量生产的成本。
