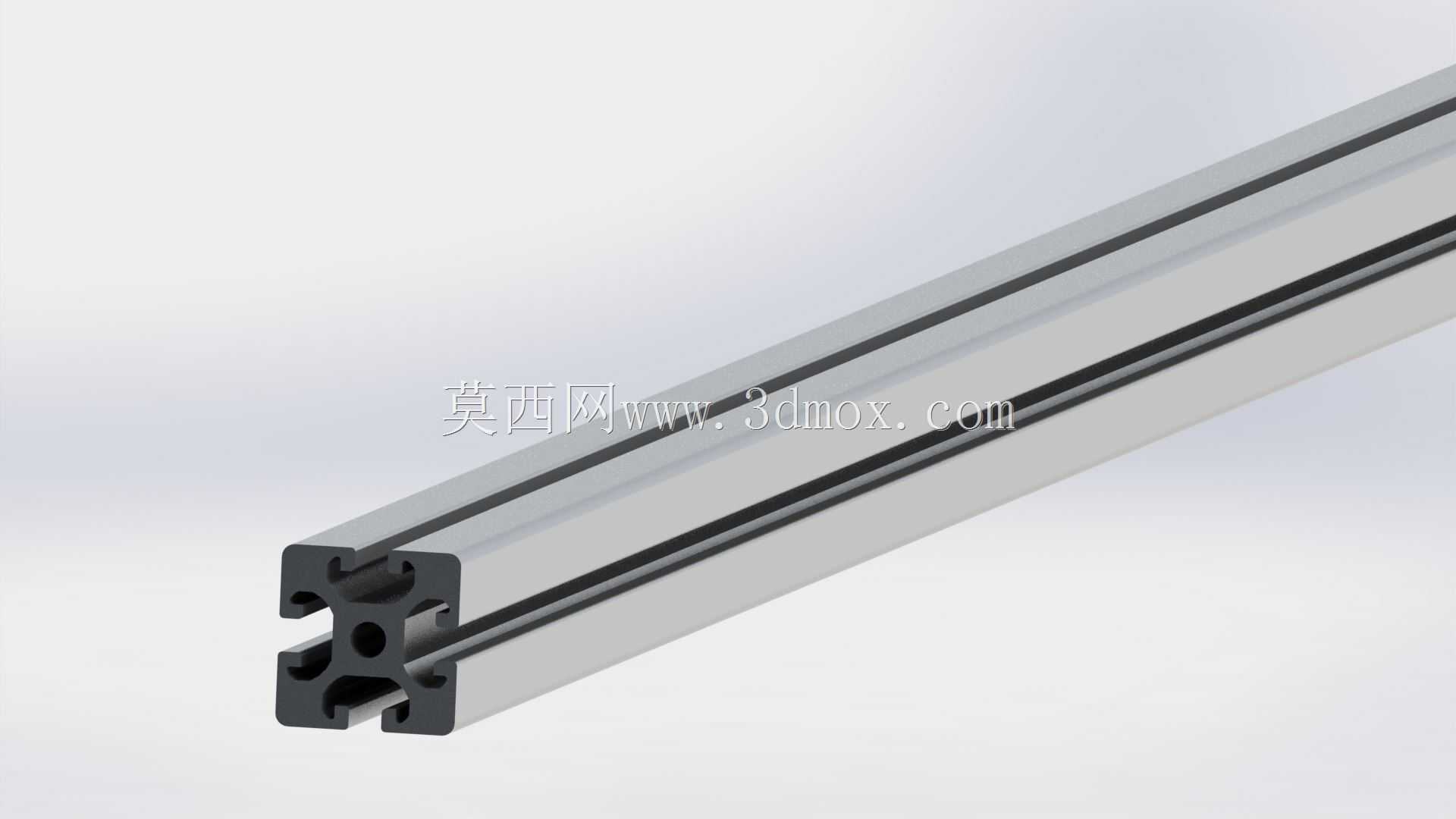

40系列四向槽工业铝型材剖面结构

　　这款四向槽铝型材是工业框架搭建场景中应用极广的基础构件，常见于自动化设备机架、生产线防护围栏、物料周转台架、检测设备工装支架等场景，作为模块化框架的核心受力杆件，它的四向开槽结构让装配方向不再受传统单双槽型材的角度限制，不管是正交方向的杆件连接，还是斜向支撑的辅件安装，都能通过配套的T型螺栓、角槽连接件直接完成锁紧，不需要额外在型材表面打孔攻丝，大幅压缩现场装配的加工周期。从剖面结构来看，四个方向的槽道尺寸完全统一，槽口宽度适配行业通用的M6、M8规格T型螺栓，槽道内部的卡位筋条做了圆弧过渡处理，既可以避免螺栓头装入时出现卡滞，也能在螺栓锁紧后提供足够的咬合摩擦力，防止长期受振动载荷出现连接松脱。型材的中心位置设计了贯通的安装孔位，

　　既可以作为穿线通道走设备的控制线缆、气路软管，让框架内部走线更规整，避免线缆外露被剐蹭破损，也可以穿入圆钢杆件提升整根型材的抗弯承载能力，应对大跨度框架的承重需求。型材的四个外角做了R角过渡，没有尖锐的直角棱边，在人员操作频繁的工位旁搭建框架时，能减少磕碰造成的工伤风险。在实际选型使用时，这类40规格的铝型材单根长度通常可以做到6米，现场可以根据设计尺寸任意裁切，安装时相邻两根型材的对接端面不需要做复杂的铣削加工，只要通过端面连接板或者内置角码就能完成拼接，装配公差可以控制在0.5mm每米以内，完全满足普通工业设备的框架安装精度要求。四向槽的结构设计也给后期的框架改造留足了冗余，不管是后续在框架上新增传感器安装支架、操作面板挂板、

　　物料置物托板，都可以直接在对应方向的槽道内装入紧固件完成固定，不需要对原有框架做破坏性拆解，适配生产线迭代升级时的快速改造需求。型材的壁厚设计兼顾了轻量化和承载能力，常规壁厚下每米重量控制在合理区间，单人即可完成搬运装配，同时截面的惯性矩参数可以满足常规静载下的框架承重要求，搭配对应的脚轮、支撑脚座，既可以做成可移动的周转工装车，也可以做成固定的设备承重底座。
