赛尔1001工业喷墨打印头结构设计

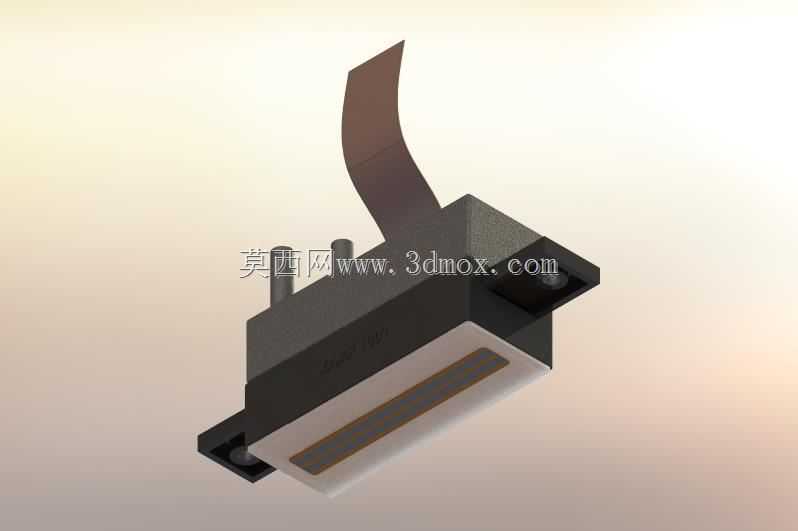

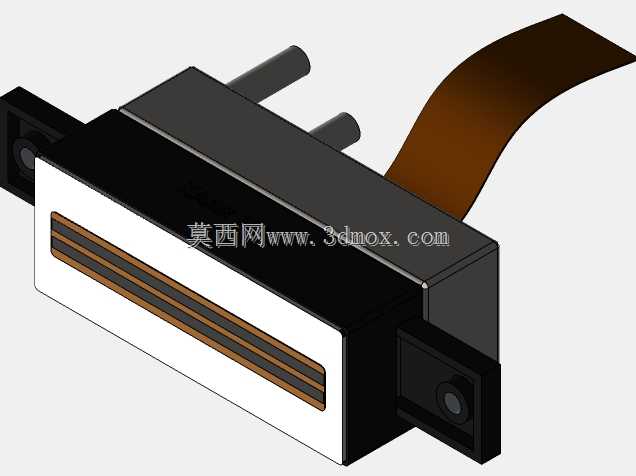

　　这款工业喷墨打印头的结构设计，核心围绕工业级喷墨沉积场景的实际工况展开，在做三维建模时首先要考虑的是其在不同打印设备中的安装适配性，不管是桌面级改性3D打印设备还是工业流水线的喷印工位，都需要预留足够的安装定位基准。从结构上看，主体采用硬质工程塑料壳体做承载，内部集成流道、压电驱动单元与喷嘴阵列，侧面伸出的柔性排线是信号与供电的传输通道，建模时要注意排线的弯折半径预留，实际装配中如果弯折半径过小，很容易出现内部排线断裂导致的喷头缺针故障。喷嘴面的平面度是设计时的核心管控点，整个喷嘴阵列的平面度公差需要控制在微米级，否则喷印过程中会出现不同位置墨滴落点偏差，直接影响成型或喷印精度，建模时要将喷嘴面的安装基准与壳体的定位凸台做关联约束，

　　保证装配后基准统一。两侧的安装固定耳是主要的承载结构，上面预留的安装孔位要匹配常用的喷头安装座规格，孔位周边做了局部加厚处理，避免锁紧螺丝时壳体出现应力开裂，实际选型时要注意安装螺丝的锁紧扭矩，不能超过壳体材料的屈服强度对应的扭矩阈值。流道设计上，内部采用等径逐级分流的结构，保证每个喷嘴入口处的墨水压力一致，避免出现边缘喷嘴供墨不足导致的断墨问题，建模时要将流道的转角处做圆角过渡，减少墨水流动的阻力，同时避免残留气泡堆积在流道死角。这款打印头除了应用在光固化3D打印设备中，还可适配工业喷码、平面材料喷印等场景，不同场景下的安装高度有明确要求，建模时要标注出喷嘴面到安装基准面的高度尺寸，方便设备设计时做墨滴飞行距离的参数匹配。

　　柔性排线的接口端要做防呆设计，避免装配时插反导致驱动板烧毁，排线与壳体的连接处做了密封加固处理，防止设备运行过程中的振动导致排线松脱。在做结构校验时，还要考虑打印头的维护空间，比如喷头保湿、擦拭的工位预留，壳体侧面的结构不能突出过多，否则维护刮片运行时会出现干涉。整个模型的外形尺寸严格按照实际产品的测绘参数构建，安装边界的所有干涉点都做了避让处理，不管是做设备整体装配仿真还是单独的喷头结构分析，都能直接调用进行干涉检查与运动模拟，不需要额外做结构修补。
