分段式等径螺旋叶片输送结构三维建模

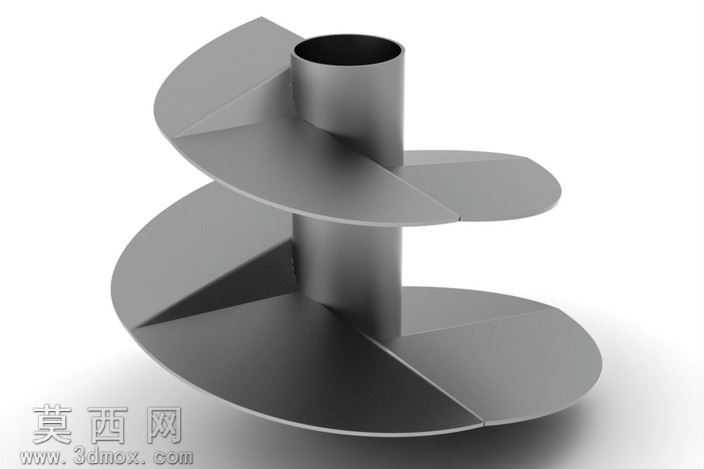

本模型采用SolidWorks进行全参数化三维建模，整体围绕中心圆柱筒体构建双圈分段式螺旋叶片结构，建模过程中首先绘制中心圆柱基体，通过螺旋线扫描路径结合叶片截面轮廓完成单段叶片的基础造型，再通过圆周阵列、特征组合的方式完成上下两层螺旋叶片的拼接，严格控制叶片与中心筒体的同轴度，保证螺旋升角全程一致，叶片边缘做等厚处理，每段叶片的接缝处做贴合对齐处理，避免出现结构缝隙。渲染阶段采用哑光金属材质赋予整体结构，模拟普通碳钢构件的表面质感，通过环境光遮蔽效果突出螺旋曲面的转折层次，调整光源角度让叶片的螺旋曲面明暗过渡自然，清晰展现螺旋面的连续走向与分段拼接的结构特征。结构设计上，中心筒体为等径直筒结构，作为螺旋叶片的安装承载基体，螺旋叶片采用分段压制拼接的结构形式，区别于整体连续轧制的螺旋叶片，这种分段式结构更便于小批量加工制作，每段叶片的螺距、外径尺寸保持统一，拼接后形成连续的螺旋输送工作面，可适配螺旋输送机的输送绞龙工况，用于粉状、颗粒状物料的推送输送。建模过程中对叶片的厚度参数做了可调整配置，可根据实际输送物料的磨损特性修改叶片厚度，中心筒体的直径、整体螺旋外径、螺距参数均保留参数化驱动关系，方便后续根据不同的输送工况调整尺寸，模型同时导出了通用STL格式，可兼容多数三维软件查看与后续编辑，整体结构无多余特征，曲面顺滑无破面，能够清晰展现分段螺旋叶片与中心筒体的装配关系，直观呈现螺旋面的几何形态，可用于螺旋输送构件的结构演示、加工参考以及相关机械设计的教学示例。
