家具橱柜用内六角盘头连接螺栓

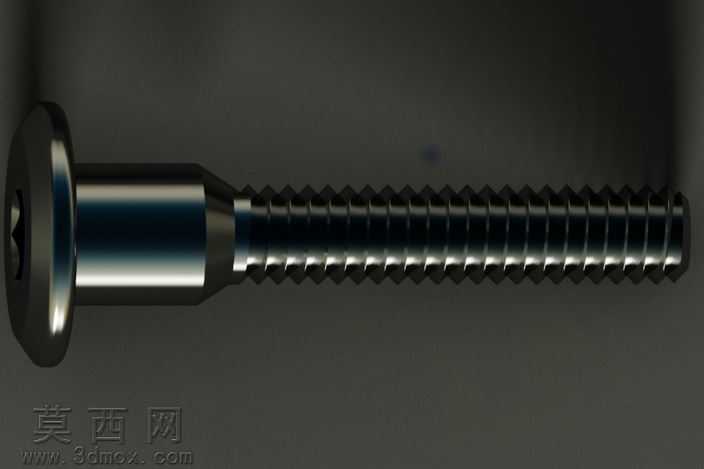

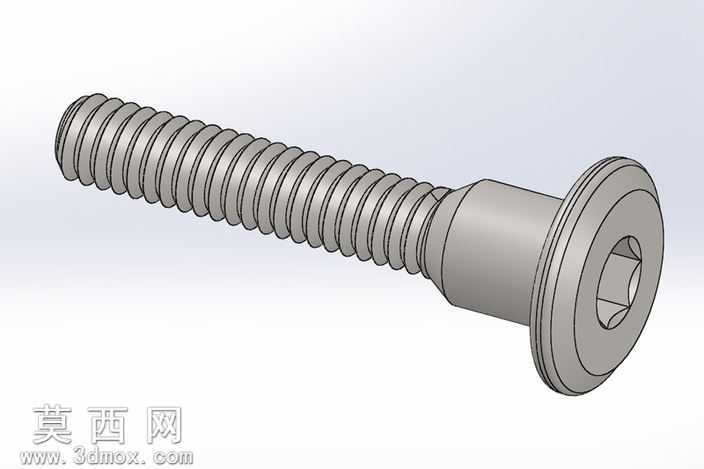

本连接螺栓模型采用SolidWorks进行参数化三维建模，建模过程严格遵循机械紧固件的通用设计规范，针对家具与橱柜的装配使用场景做了结构适配。建模阶段首先绘制螺栓头部的盘头轮廓草图，通过旋转凸台命令生成盘头基体，随后在内六角驱动位置绘制内六角凹槽草图，使用拉伸切除命令生成标准内六角驱动结构，保证驱动部位与通用内六角扳手的尺寸匹配度。杆部建模区分光杆定位段与螺纹连接段，光杆段与盘头衔接位置做了圆角过渡处理，避免装配时应力集中，螺纹段采用扫描切除方式生成真实螺纹牙型，还原螺纹的螺旋升角与牙距细节，保证螺纹结构的装配合理性。渲染阶段采用金属材质系统，为螺栓整体赋予高强度碳钢材质，调整材质的粗糙度参数模拟发黑处理的哑光金属质感，在盘头的顶面与外圆边缘添加轻微的倒角高光效果，还原金属机加工后的边缘反光特性。场景搭建采用深灰色哑光地面作为承载面，添加柔和的侧方主光源与顶部补光，在螺栓下方投射出柔和的接触阴影，突出螺栓的立体轮廓与结构细节，渲染输出的效果图清晰展现了螺栓的盘头形态、内六角驱动结构、光杆定位段与螺纹段的衔接关系。设计思路上，该螺栓针对家具橱柜的装配需求，将盘头设计为大直径薄型结构，装配后盘头可与板材表面形成较大的接触面积，降低连接部位的压强，避免板材被压损，光杆段长度适配常见橱柜板材的厚度，装配时光杆段可穿过板材定位孔，起到精准定位的作用，螺纹段用于与配套螺母或者预埋螺纹件啮合，实现稳固连接，整体结构紧凑，无多余设计，完全满足家具橱柜装配中对连接紧固件的强度、定位、外观的综合需求，模型的各部分尺寸可根据实际使用场景调整参数，适配不同厚度板材的连接需求。
