多端口Choc块式电连接器三维结构设计

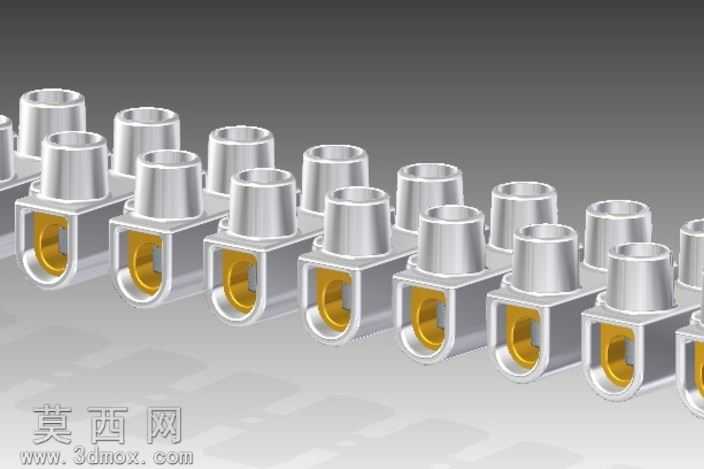

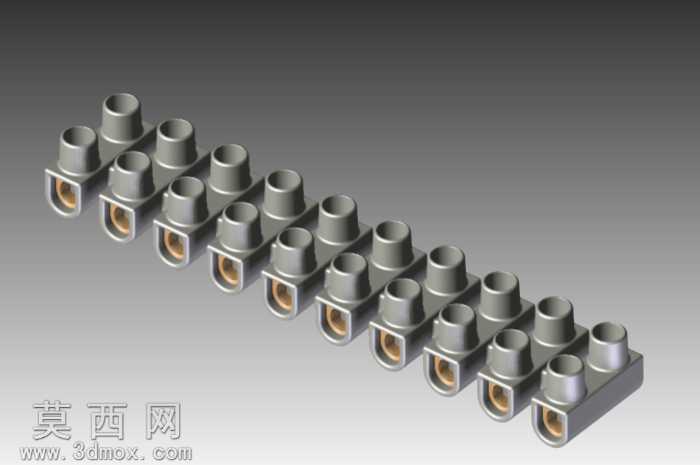

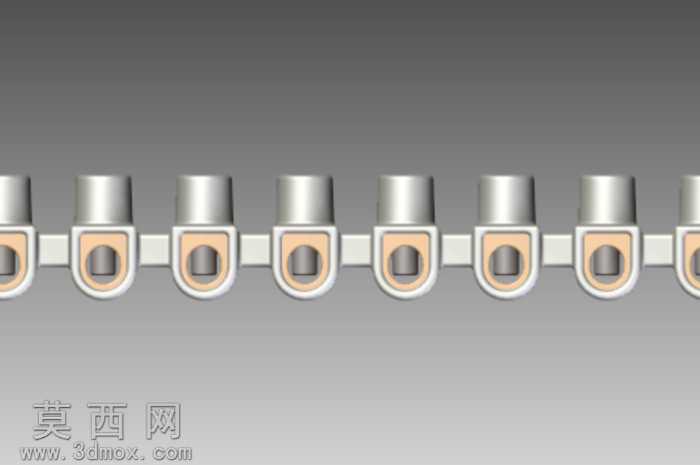

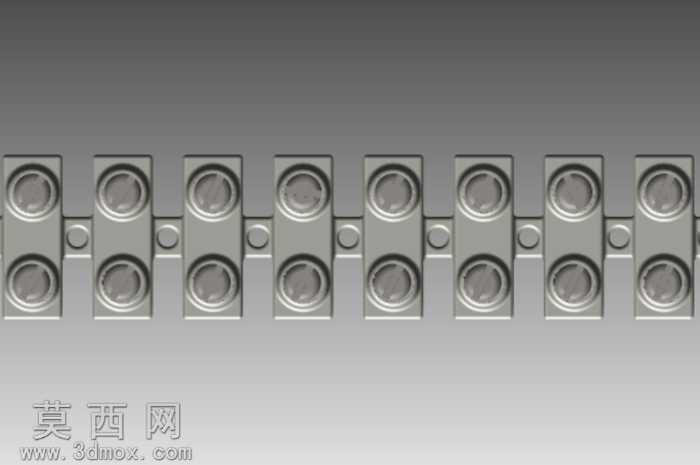

本作品为多端口Choc块式电连接器的三维建模成果，建模过程中首先对连接器的整体排布逻辑进行梳理，确定双排错位排列的端口布局，单排共设置10个圆柱形接线端口，双排总计20个独立接线位，整体基座采用一体化长方体结构设计，保证整体结构的规整性与安装适配性。建模阶段优先采用参数化草图绘制基座轮廓，通过拉伸命令生成基座主体，再对单个接线端口进行独立建模：端口上部为圆柱形绝缘护套结构，下部为内嵌铜质导电衬套的接线腔，导电衬套与绝缘护套之间采用过盈配合的结构设计，建模时精准还原两者的配合间隙与定位台阶，保证装配关系的合理性。完成单个端口的建模后，通过线性阵列命令按照等间距参数完成整排端口的排布，再通过镜像命令生成第二排错位端口，调整端口与基座的结合位置，添加基座边缘的圆角过渡特征，避免尖锐棱角带来的安装划伤风险。材质渲染阶段，基座与上部绝缘护套采用哑光深灰色工程塑料材质，调整材质的粗糙度与反光度参数，还原工业塑料的哑光质感；内嵌的导电衬套采用黄铜金属材质，添加轻微的金属反光与做旧质感，模拟实际使用中铜件的氧化质感，同时区分绝缘部分与导电部分的视觉差异。结构设计上充分考虑块式连接器的使用场景，相邻端口之间设置足够的绝缘间隔距离，避免接线后出现爬电风险，基座底部设计为平整安装面，可适配导轨安装或螺丝固定的安装需求，每个接线端口的内腔预留足够的导线接入空间，端口边缘设计导向倒角，方便导线插入与接线端子的压接固定。整体建模过程严格遵循电气连接件的行业尺寸规范，所有特征参数均参考实际块式连接器的通用尺寸设定，未添加冗余装饰特征，保证模型可直接用于结构验证、装配模拟与产品展示使用，渲染阶段采用渐变灰色背景，搭配柔和的侧方打光，清晰展现连接器的排布结构与不同部件的材质差异，突出产品的工业属性与结构细节。
