自行车后轮棘轮棘爪传动齿轮结构

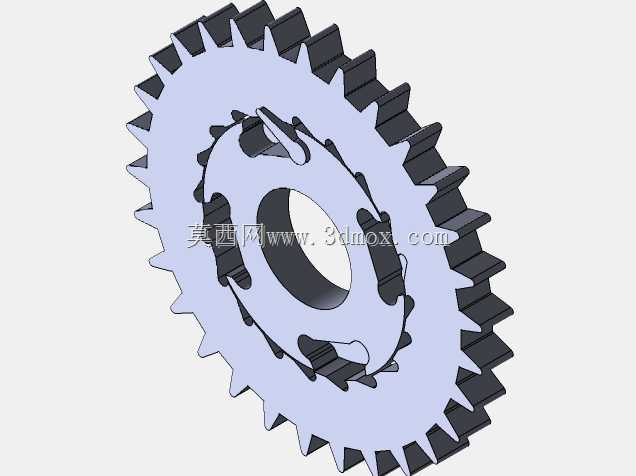

　　日常骑行中很多人会疑惑反向蹬踏时车辆不会后退、起步发力时会出现咔哒声响，核心就在于后轮这套集成棘轮棘爪的齿轮传动结构，它是人力两轮车实现单向动力传递的核心部件，直接决定骑行的传动效率与滑行体验。这套结构安装于自行车后轮花鼓位置，是飞轮总成的核心组成部分，外齿圈与链条啮合承接脚踏传递的扭矩，内圈通过棘爪结构与后轮花鼓连接，正向蹬踏时棘爪卡入内齿槽，将扭矩直接传递给后轮驱动车辆前进；当停止蹬踏或者反向转动曲柄时，棘爪会顺着棘轮齿面滑过，不会带动曲柄跟转，实现滑行状态下的动力脱开，避免反向带转脚踏造成的骑行干扰，也能减少不必要的传动损耗。从设计逻辑来看，外齿采用标准自行车链条啮合齿形，齿距匹配常规单速或者变速系统的链条规格，

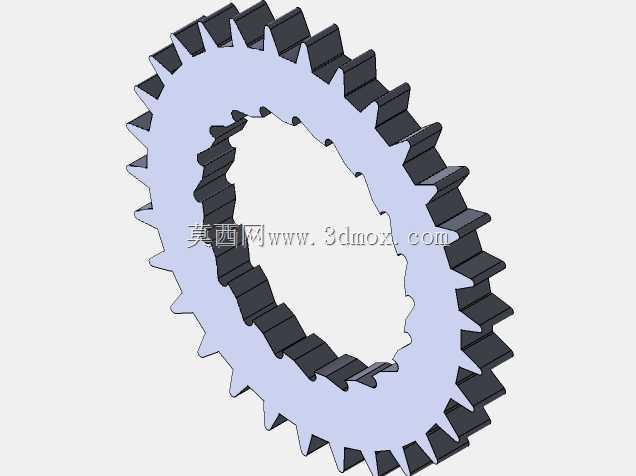

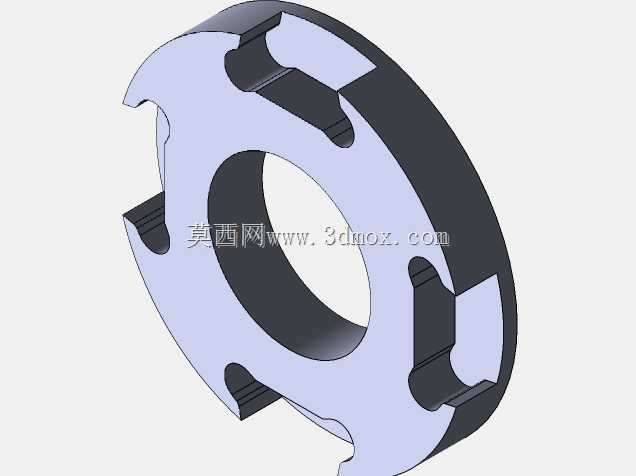

　　齿顶做了倒角处理，减少换挡或者链条啮合时的卡滞风险，齿根圆角经过优化，避免长期交变载荷下出现齿根断裂的问题。中间的棘轮齿形采用不对称锯齿设计，工作面为垂直受力面，保证扭矩传递时棘爪不会滑脱，非工作面为平滑斜面，保证滑行时棘爪能顺畅滑过齿顶，减少滑动阻力与磨损。棘爪采用弹性顶销结构，依靠内置的小弹簧将棘爪始终顶向棘轮齿面，保证啮合响应及时，不会出现起步踩空的问题，同时棘爪的摆动行程做了限位设计，避免棘爪过度翻转导致卡滞失效。安装边界上，中心孔尺寸匹配标准后轮花鼓的安装轴径，端面设置有定位卡槽，与花鼓的定位凸台配合保证同轴度，避免转动时出现偏摆，外齿圈的径向尺寸控制在常规飞轮的尺寸范围内，兼容大部分自行车车架的后轮开档间距，

　　不会与车架后叉发生干涉。实际应用场景中，这套结构除了普通民用自行车，也适配山地车、城市通勤车、公共自行车等各类人力两轮车辆，针对不同使用场景可以调整棘爪数量与棘轮齿数，比如重载通勤场景可以增加棘爪数量提升承载能力，运动骑行场景可以优化齿形角度降低滑行阻力，长期使用中需要注意棘爪与棘轮接触面的润滑，避免磨损导致的啮合间隙过大、异响或者打滑问题，建模时对齿形的啮合间隙、棘爪的摆动角度都做了运动仿真验证，保证全行程内不会出现运动干涉，各受力部位的壁厚也经过强度校核，能承受常规骑行的冲击载荷。
