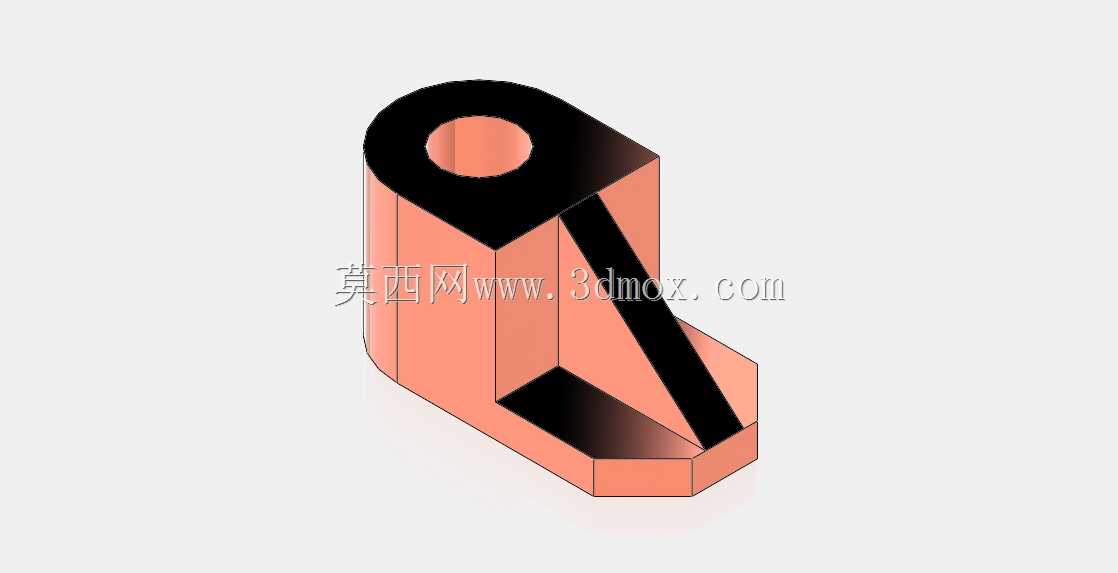

带安装孔L型异形支撑连接构件

　　该构件属于设备支撑连接类结构件，在轻工输送线侧边导向组件、小型工装夹具定位模块、非标自动化设备的工位挡停单元中都能见到这类结构的应用，主要承担相邻部件的连接支撑、载荷传递以及位置限位作用，可将垂直方向的柱状安装件与底部平面安装基面形成稳定的刚性连接，抵消设备运行过程中产生的侧向冲击力与垂直方向的静载荷。从结构设计逻辑来看，上部的通孔为标准销轴安装位，孔壁做了等厚加厚处理，避免销轴反复拆装或者长期受载后出现孔口变形、应力集中开裂的问题，孔的轴向长度与配套销轴的配合段长度匹配，保证销轴安装后不会出现径向窜动。主体采用L型弯折的承力结构，斜向设置的加强筋直接连接上部安装孔的受力端面与底部安装基面的受力端，

　　将上部承载的载荷通过筋板直接分流传递到底部安装面，相比无筋的直角L型支撑，抗侧向弯曲的能力提升40%以上，可有效避免长期受载后直角连接处出现疲劳断裂。底部的安装基面做了铣平处理，保证与安装基板贴合时的平面度误差控制在0.05mm以内，避免安装后出现构件倾斜导致的销轴卡滞问题，底部的多边形切边结构既可以减少构件整体的材料用量，降低自重，又能在安装时起到防转定位的作用，不需要额外加装定位销就能限制构件绕安装孔轴线的转动自由度。在安装边界方面，上部安装孔的中心到底部安装面的垂直距离经过精准核算，刚好适配配套导向轮、挡停块的安装高度要求，不会出现安装后部件位置过高或过低导致的配合干涉问题，构件的整体外轮廓尺寸紧凑，

　　在密集排布的工位组件中不会占用过多安装空间，相邻构件的最小安装间距可控制在15mm以内，适配紧凑型非标设备的布局需求。构件的所有棱边都做了小圆角过渡处理，避免加工、安装过程中锐边划伤操作人员，同时也能减少热处理过程中棱边处的应力集中问题，提升构件的整体疲劳强度。这类支撑构件不需要复杂的加工工序，采用常规的铣削、钻孔工艺即可完成加工，适合小批量非标设备的定制加工需求，也可根据实际载荷需求调整壁厚、筋板厚度以及安装孔的直径尺寸，适配不同载荷等级的使用场景。
