机械传动连接臂结构三维设计

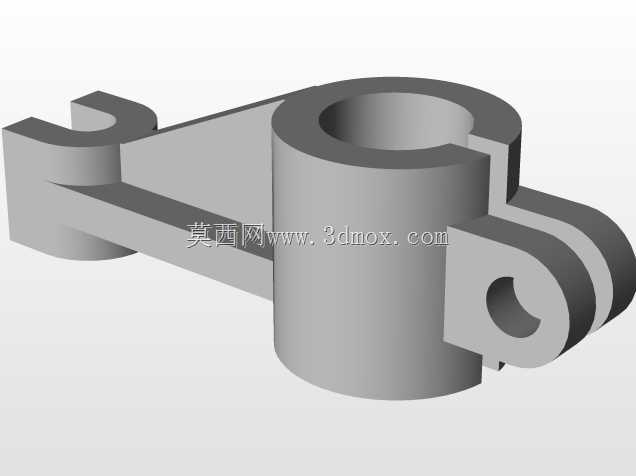

　　这款连接臂构件常见于轻工自动化输送线、小型工装夹具的动力传递链路中，主要承担相邻运动部件之间的扭矩传递、行程限位以及铰接支撑作用，在往复摆动频次较高的工位上，这类构件的结构刚性与铰接配合精度会直接影响整套机构的运行稳定性。从结构设计逻辑来看，构件主体采用一体化铸造成型后做机加工精加工的工艺路线，主体段为等截面矩形连接梁，能够在控制整体重量的前提下保证足够的抗弯截面模量，避免长期往复载荷下出现塑性形变。一端的开口式轴套结构是整个构件的核心安装基准，开口处预留的锁紧间隙可以通过配套紧固件实现与固定转轴的无间隙配合，既能够绕转轴实现定角度摆动，也可以在调整到预设角度后锁死位置，适配不同工位的角度调节需求；轴套的内孔表面预留了粗糙度要求，

　　能够减少与转轴配合面的磨损，延长构件的维护周期。另一端的双片式铰接耳座采用对称布局，耳座上的同轴销孔用于连接从动执行构件，双片结构相比单片铰接耳能够大幅降低铰接点的侧向倾覆力矩，避免销轴在长期交变载荷下出现弯曲变形，耳座与连接梁的过渡位置做了大圆角应力释放处理，能够有效分散摆动过程中产生的应力集中，避免应力峰值超过材料的疲劳极限出现断裂风险。在安装边界层面，开口轴套的内孔直径适配常规的标准光轴规格，安装时不需要额外定制非标转轴，铰接耳的销孔尺寸也与常用的圆柱销、开口销规格匹配，现场装配时可以直接选用标准紧固件完成组装；构件整体的轴向长度经过优化，在满足摆动行程要求的前提下尽可能缩短力臂长度，降低转轴位置承受的径向载荷，

　　同时整体外轮廓做了倒角处理，避免安装调试过程中尖锐边角划伤操作人员。这类连接臂在实际应用中通常搭配复位弹簧、行程限位块使用，在小型物料分拣机构、工装夹具的压紧臂、设备检修门的联动支撑结构中都能见到同类型结构，设计时需要重点核算铰接点的配合公差，过松会导致运动过程中出现晃动间隙，影响执行端的定位精度，过紧则会增大摆动阻力，加剧配合面的磨损。
