车辆悬架用螺旋弹簧式减震结构设计

　　日常做底盘类结构选型时，这类螺旋弹簧集成式减震结构是绕不开的核心部件，不管是低速电动两轮车的前叉减震、山地自行车的后悬架，还是微型低速代步车的底盘悬架，甚至部分小型非道路作业机械的座椅减震结构，都能看到这类结构的应用。它的核心作用是把路面传递来的冲击动能，通过弹簧的形变蓄能、阻尼结构的内摩擦耗散，把突兀的刚性冲击转化为平缓的阻尼振动，避免冲击直接传递到承载主体上，既提升驾乘的平顺性，也能避免结构件长期受刚性冲击出现疲劳开裂。

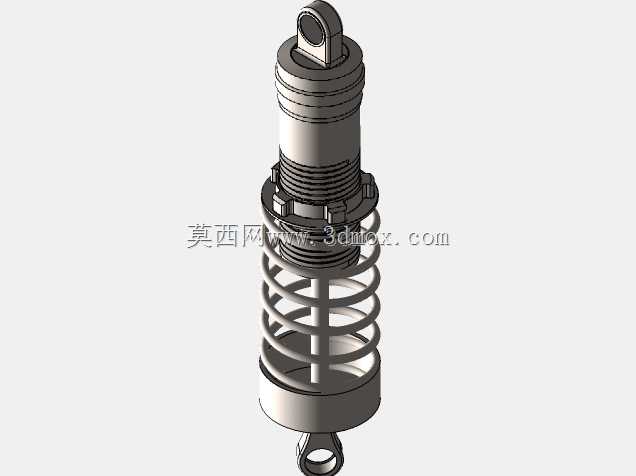

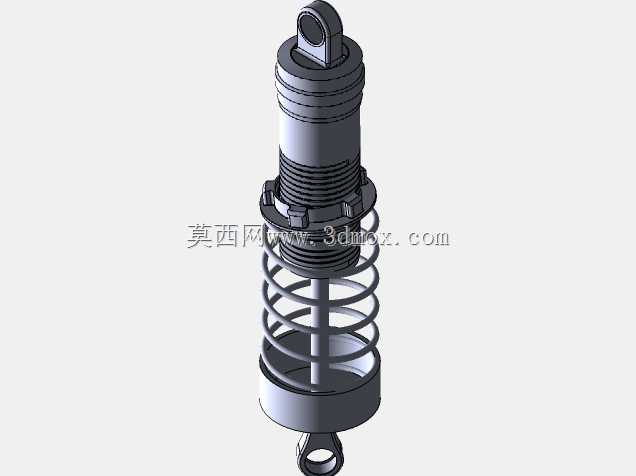

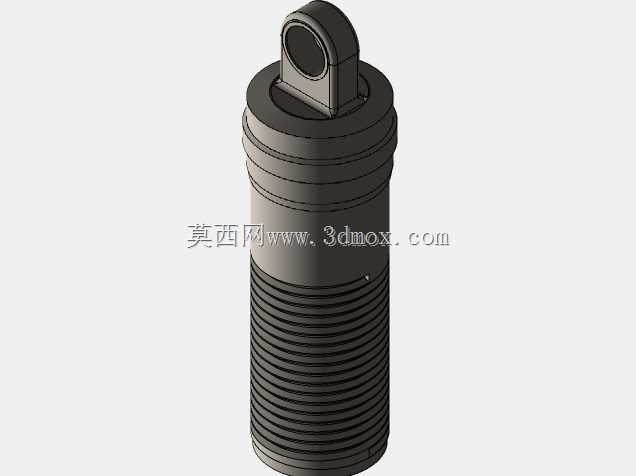

　　从结构设计逻辑来看，这类集成式减震把螺旋弹簧同轴套在阻尼缸体外侧，相比分离式的弹簧、阻尼器布置，能大幅压缩安装占用的径向空间，安装点只需要预留上下两个铰接位即可，不需要额外设计弹簧的固定支座，对整车布置的友好度很高。设计时首先要匹配的是安装边界，上端的杆状连接段需要适配对应安装位的衬套孔径，下端的吊环结构要匹配铰接销轴的直径，整体的闭合长度、最大拉伸长度必须和悬架的跳动行程完全匹配，避免悬架上跳时减震器被压死、下跳时被拉脱，这部分尺寸在建模时需要严格和整车悬架的跳动硬点做运动学校核，不能出现运动干涉。

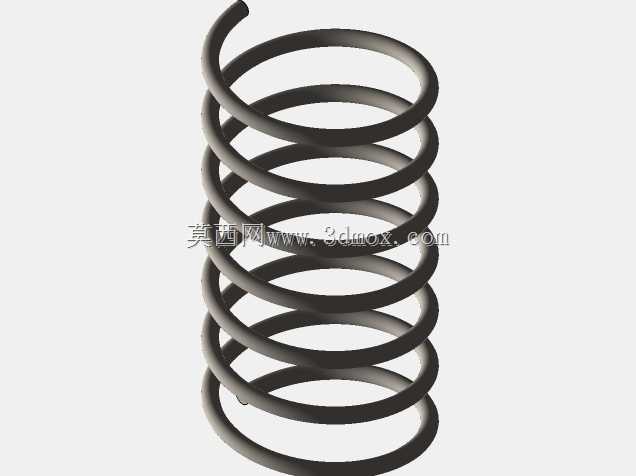

　　弹簧的参数匹配是这类结构设计的核心，需要根据预设的承载重量、目标偏频来计算弹簧的线刚度，弹簧的中径、钢丝直径、有效圈数都要和刚度要求对应，同时还要校核弹簧并圈时的应力，避免极限压缩时弹簧出现塑性变形。中间的阻尼阀系设计要匹配弹簧刚度，阻尼过大过小都会影响减震效果，阻尼过大会让悬架变硬，冲击无法被有效缓冲，阻尼过小则会出现多余的余振，车辆过坎后会反复弹跳。建模时要注意各部件的同轴度公差，弹簧上下的支撑座要和阻尼缸体保持同轴，避免弹簧工作时出现偏磨，上下铰接点的中心要在同一条轴线上，防止工作时出现附加弯矩，损坏阻尼密封结构。

　　实际选型应用时，还要考虑使用场景的载荷特性，比如自行车用的这类减震结构整体载荷小，弹簧刚度偏低，阻尼调校偏软，而微型车辆用的结构承载更大，弹簧钢丝直径更粗，阻尼力也对应提升，同时密封结构要考虑泥水、灰尘的侵蚀，通常会在阻尼杆外侧增加防尘套，延长密封件的使用寿命。建模过程中各部件的配合间隙也要留足，比如弹簧和阻尼缸体外壁之间要预留足够的径向间隙，避免弹簧压缩形变时剐蹭缸体，产生异响或者磨损涂层。
