轮毂电机配套螺旋弹簧减震器结构设计

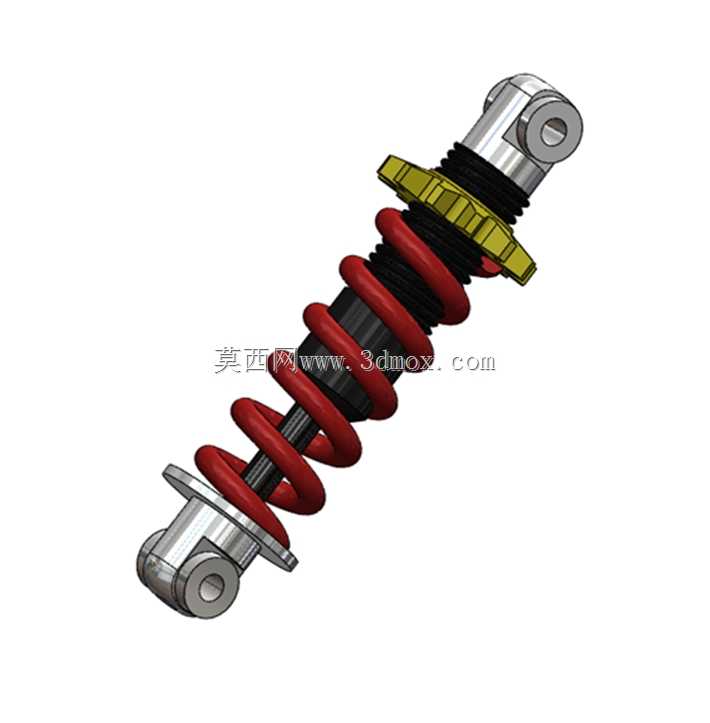

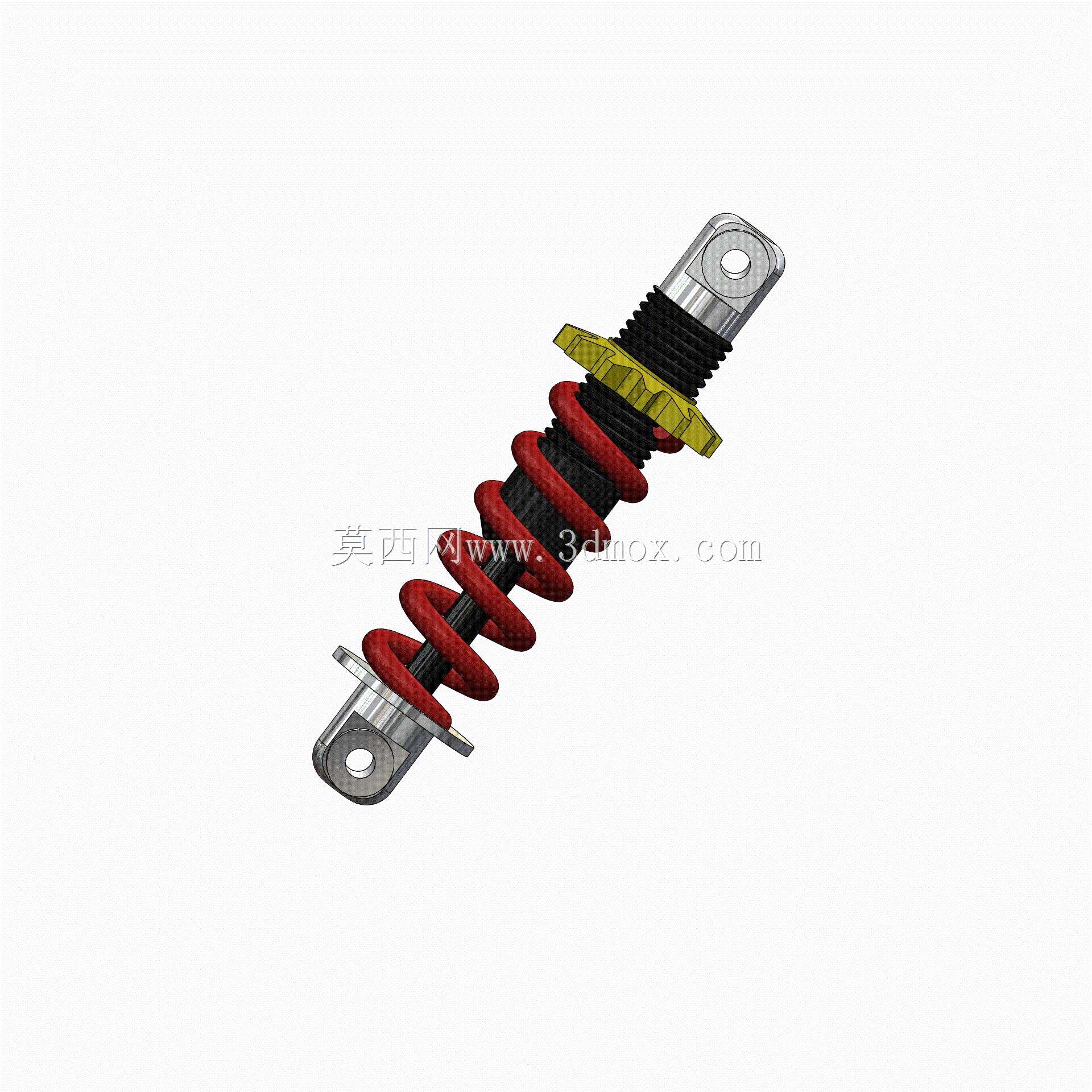

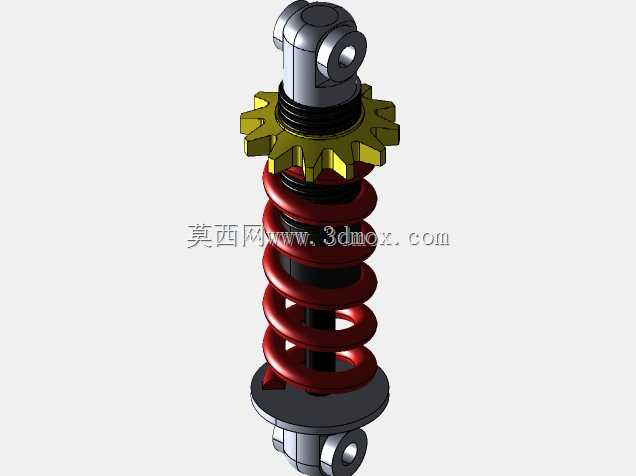

　　这款减震结构主要适配轮毂电机集成式的行走机构，在低速电动代步车、分布式电驱作业小车这类采用轮毂直驱方案的设备上应用较多，这类设备没有传统集中式驱动桥的悬架布置空间，减震器需要直接承担轮端与车架之间的连接、缓冲与隔振作用，既要过滤路面颠簸带来的垂向冲击，也要约束轮端的跳动轨迹，避免轮毂电机在工作过程中因为振动过大出现线束松动、磁隙偏移的问题。从结构组成来看，该减震器采用圆柱螺旋压缩弹簧作为弹性承载元件，搭配筒式阻尼芯体，上下两端均采用铰接式吊耳结构，上端连接车架侧安装支座，下端连接轮边摆臂，铰接结构内部预留了转动间隙，可适配轮端跳动过程中的小角度摆转需求，避免安装点出现卡滞、附加弯矩过大的问题。设计过程中，

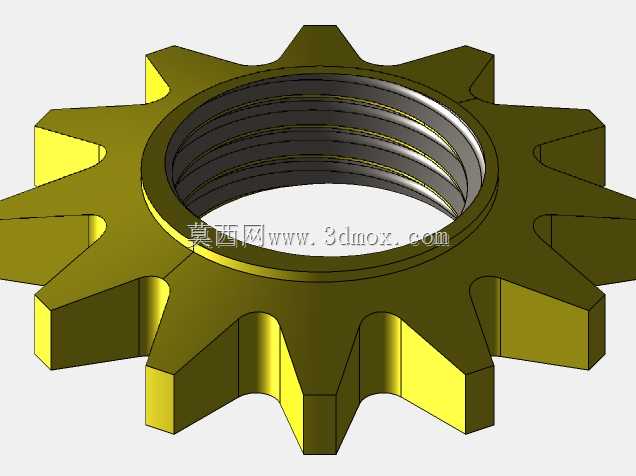

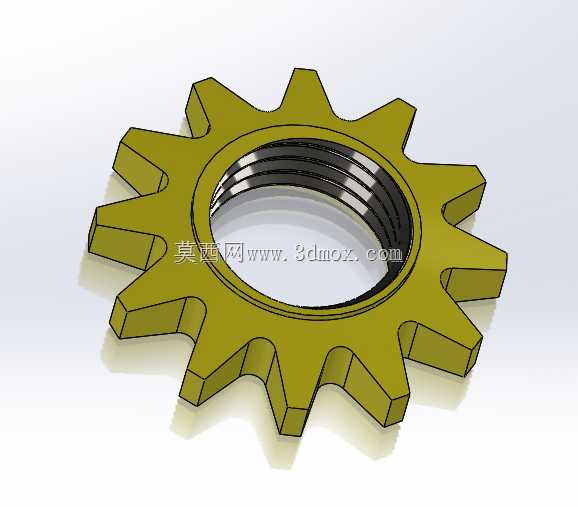

　　首先根据轮毂电机的额定承载重量、轮端最大跳动行程确定弹簧的线刚度参数，弹簧的中径、有效圈数、钢丝直径经过匹配计算，保证在满载工况下弹簧的压缩量处于合理区间，不会出现并圈触底的情况，同时空载状态下也有足够的预紧力，避免车辆过坎时弹簧瞬态脱离承力位。阻尼芯体的长度与弹簧自由高度做了匹配设计，芯体的最大拉伸、压缩行程比弹簧极限变形量大15%左右，作为安全冗余，防止极端冲击下阻尼芯体被拉脱或者压坏。中间位置设置的黄色限位挡圈，一方面用于约束弹簧的最大压缩位置，另一方面也可作为装配过程中的定位基准，保证弹簧安装后两端的贴合面与芯体轴线垂直，避免弹簧出现偏磨、侧向失稳的问题。上下安装吊耳的孔位同轴度、端面垂直度在建模时做了公差约束，

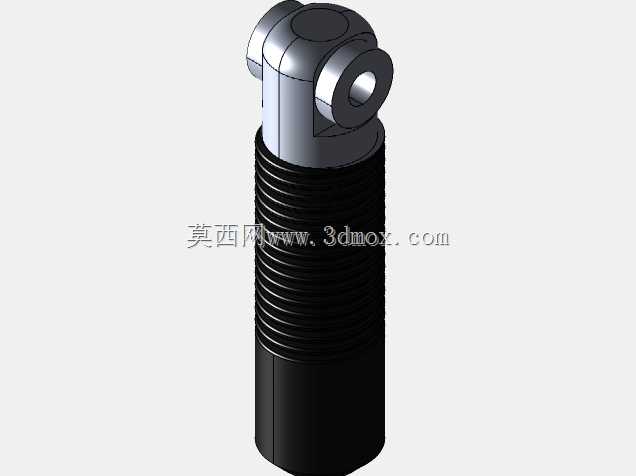

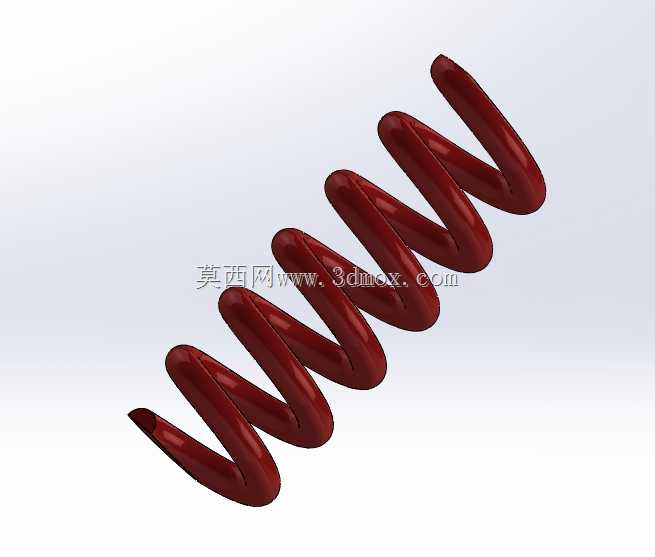

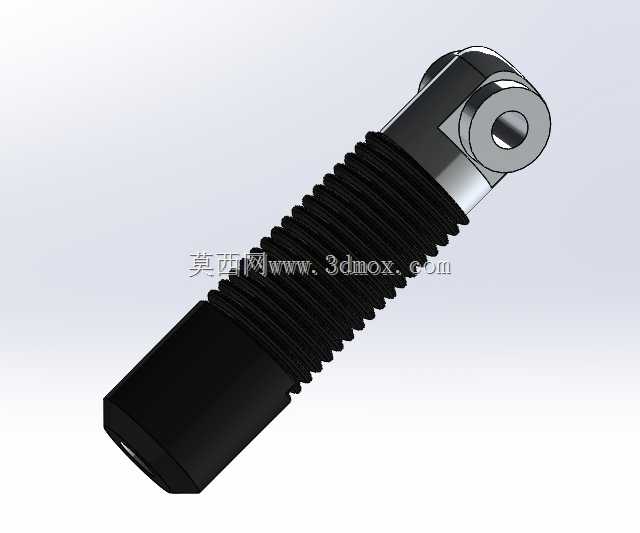

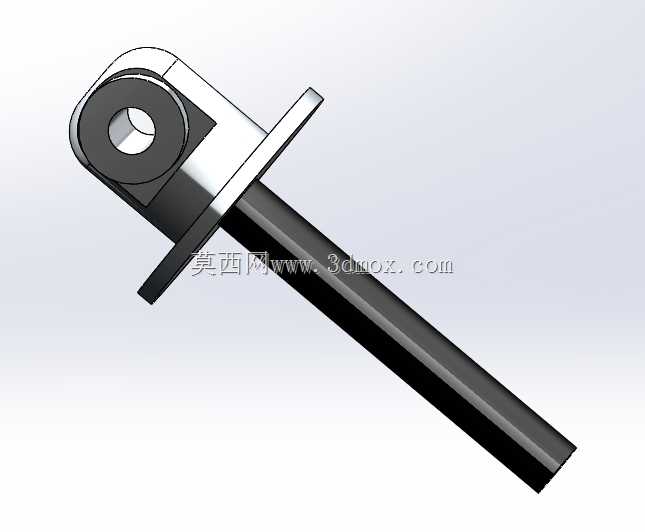

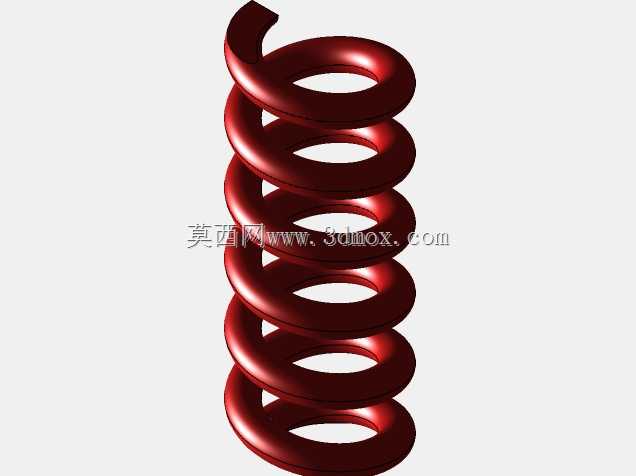

　　安装孔内径匹配通用的橡胶衬套尺寸，可直接压装标准衬套来过滤高频微振动，降低金属铰接位置的磨损与异响。建模过程中，弹簧部分通过螺旋曲线生成扫描路径，匹配钢丝直径轮廓完成实体建模，两端的安装座、吊耳结构通过扫掠凸台、螺纹特征完成细节构建，装配环节严格按照机械配合的约束关系，添加同轴、端面重合、行程限位等配合关系，完全还原实际装配的运动逻辑，可直接用于后续的运动仿真、干涉检查环节。从安装边界来看，该减震器的上下安装点中心距在设计初始就匹配轮毂电机轮边的布置空间，整体外径避开了轮辋内侧、制动部件的运动包络，不会在轮端跳动过程中与周边部件发生剐蹭干涉，阻尼芯体的防尘套结构也做了简化建模，还原实际产品的防护结构，避免泥水、粉尘进入阻尼腔体影响使用寿命。
