固液分离卧式倾析设备结构设计

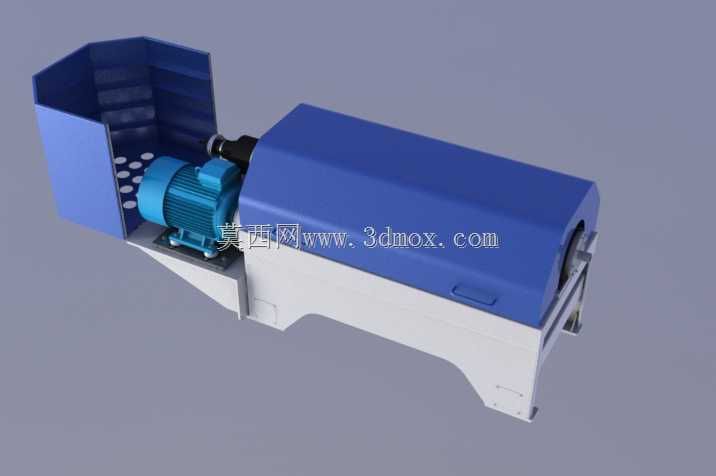

　　在矿山尾矿处理、化工浆料分级、市政污泥脱水这类需要连续固液分离的作业场景里，卧式倾析设备是兼顾处理通量与分离精度的核心装备，这套三维结构完整还原了设备从进料到出料的全流程功能模块，能直接为结构选型、安装布局提供直观的三维参照。从实际作业逻辑来看，设备的进料端设置了带导流结构的进料腔，待分离的混合物料通过进料管送入转鼓内部后，依托转鼓高速旋转产生的离心力场，密度更大的固相颗粒会快速沉降到转鼓内壁，由螺旋推料器持续向出渣端推送，澄清后的液相则通过转鼓另一端的溢流口排出，整个过程可连续运行，不需要停机排渣，适配大流量连续生产的工况需求。设计这套结构时，首先考虑的是不同工况下的转速匹配问题，驱动端采用电机直连带传动的布局，

　　既可以通过带轮的传动比调整实现转鼓与螺旋推料器的差速控制，也能缓冲启动瞬间的冲击载荷，避免硬连接带来的传动件过载损坏；电机安装座设置了可调节的张紧结构，后期维护更换传动带时不需要拆解主体结构，只需要调整安装座的固定螺栓位置就能完成张紧度校准，降低现场维护的操作难度。设备的主体外壳采用分段式钣金结构，上半部分为弧形防护盖，下半部分为承托式机架底座，这种设计一方面可以在设备运行时完全封闭高速旋转的转鼓组件，防止物料飞溅、降低运行噪音，另一方面检修时只需要拆卸上半部分的防护盖就能接触到内部转鼓与螺旋组件，不需要整体吊装设备主体，适配车间内有限的检修空间。从安装边界来看，设备整体采用卧式布局，重心集中在下部的机架底座上，

　　底座上预留了多组地脚螺栓安装孔，安装时需要保证基础平面的平面度误差控制在合理范围内，避免设备运行时因基础不平产生异常振动；设备的进料端、出渣端、溢流端都预留了标准的管道连接接口，对接上下游工艺管线时不需要额外做非标转接，能直接适配常规工业管道的安装尺寸。在细节结构设计上，转鼓内壁设置了纵向的导流筋条，既可以增加沉降固相的摩擦力，避免固相颗粒随转鼓滑动影响推料效率，也能提升转鼓整体的结构刚度，降低高速旋转时的径向形变；螺旋推料器的叶片边缘做了耐磨处理的安装位，实际使用时可以根据物料的磨损特性更换不同材质的耐磨衬片，延长核心部件的使用寿命，不需要整体更换螺旋组件。设备的出料端做了分区设计，固相出料口与液相溢流口完全分隔，

　　避免分离后的物料再次混合，出渣口的倾斜角度经过核算，能保证推送出来的固相物料依靠自重顺利滑落，不会在出料口位置堆积堵塞；溢流端设置了可调节的溢流挡板，实际生产时可以根据物料的固相含量、处理量要求调整溢流口的高度，改变转鼓内的液池深度，适配不同分离精度的作业需求。从三维结构的装配关系来看，所有旋转部件的支撑位置都预留了轴承安装位与密封结构的安装空间，密封件采用标准的骨架油封与机械密封组合结构，既可以防止设备内部的物料泄漏，也能避免外部的粉尘进入轴承腔影响旋转部件的使用寿命；机架的下部设置了开放式的安装空间，后期可以根据需求加装振动检测、温度检测的传感器点位，不用额外在主体结构上打孔改造。这套结构没有做多余的装饰性设计，所有外形结构都服务于功能需求：上部的弧形防护盖的弧度与转鼓的旋转轨迹匹配，在保证防护安全的前提下尽可能压缩设备的整体宽度，减少设备的占地面积；驱动端的护罩完全覆盖传动带与带轮，符合工业设备的安全防护要求，同时护罩上预留了散热格栅，保证电机与传动部件运行时的热量能及时散出，避免长时间运行出现过热问题。
