直线传动啮合钢制齿条结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:508250
  • 直线传动啮合钢制齿条结构设计
  • 直线传动啮合钢制齿条结构设计
  • 直线传动啮合钢制齿条结构设计
  • 直线传动啮合钢制齿条结构设计
  • 直线传动啮合钢制齿条结构设计
  • 直线传动啮合钢制齿条结构设计

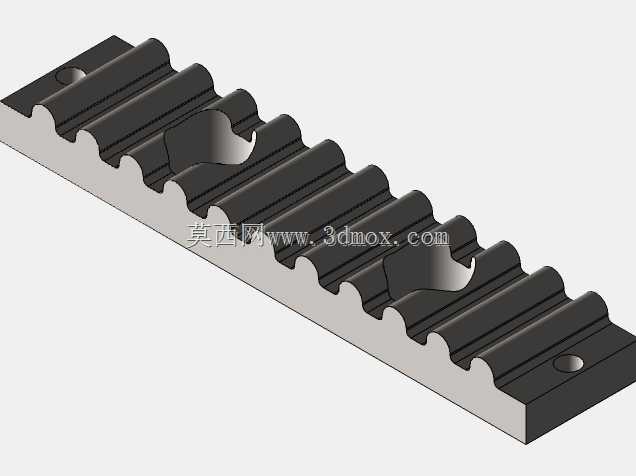

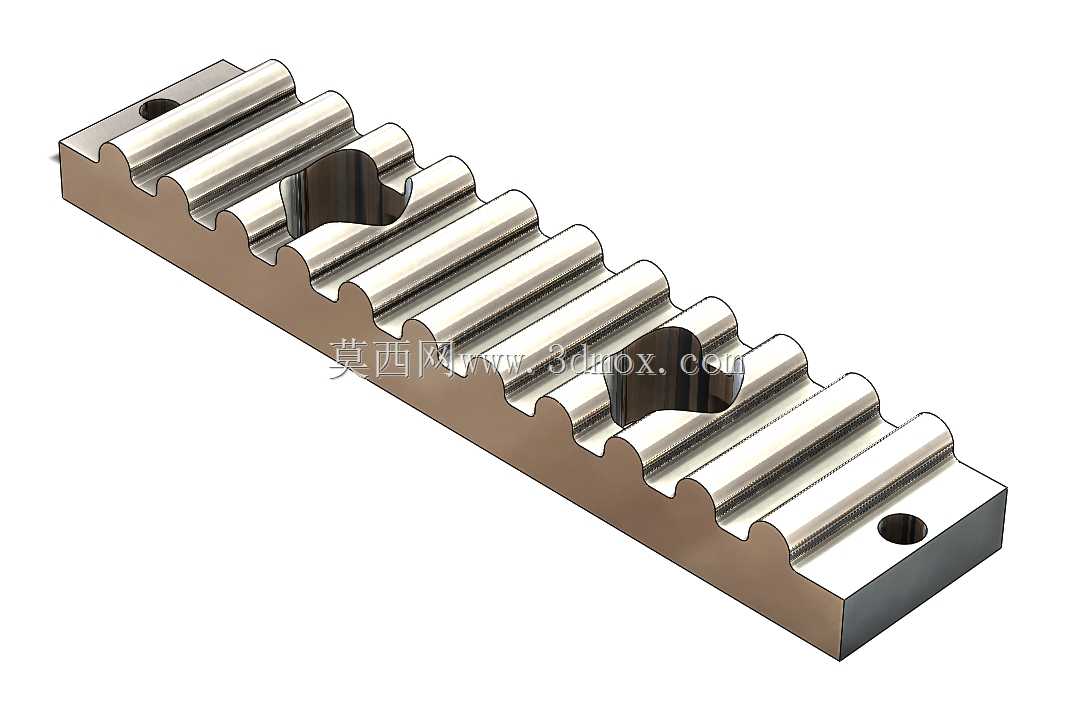

  这类带等距啮合齿形的长条钢制构件,是直线传动副里的核心配合件,日常在自动化生产线的直线进给工位、机床的轴向移动模组、升降设备的导向传动段都能见到它的身影,和配套齿轮啮合后,就能把齿轮的回转运动直接转化为精准的直线位移,反过来也能将直线推送的动力转化为齿轮的扭矩输出,适配往复直线运动、定距推送、重载升降等多种工况需求。从结构设计逻辑来看,构件主体采用矩形长条基体,齿形沿基体长度方向等距排布,齿廓采用标准渐开线适配参数,保证和配套齿轮啮合时的接触面积均匀,不会出现卡滞、跳齿的问题,齿面做了平整化处理,降低啮合过程中的磨损速率,延长整套传动副的使用寿命。基体两端预留的沉头安装孔,是用来穿设固定螺栓的,

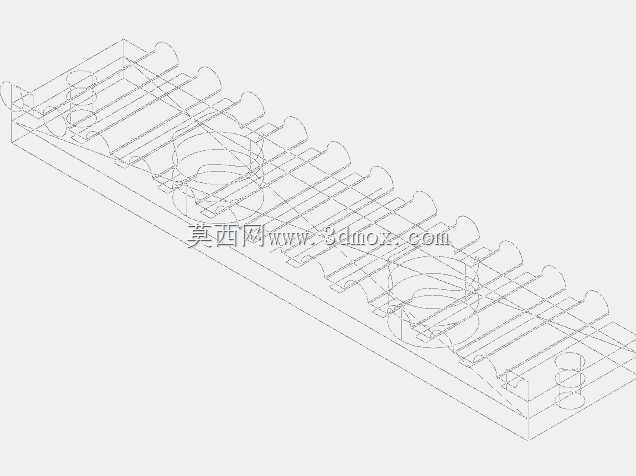

  安装时可以直接将构件锁紧在设备的安装基准面上,孔位的沉头设计能让螺栓头部完全没入基体平面,不会突出干涉齿轮的啮合运动,两个安装孔分别靠近基体两端,能保证长条构件固定后不会出现翘曲,全程和齿轮保持稳定的啮合间隙。构件上开设的两处异形减重孔,是在不降低整体结构刚性的前提下做的轻量化处理,孔位避开了齿根受力区域和安装孔的受力传导路径,不会影响构件的承重能力,同时还能减少原材料消耗,降低构件自身重量,方便安装调试时的搬运对位。做这类构件的三维建模时,首先要确定齿形的模数、齿距参数,先做出单个齿的轮廓再沿长度方向阵列,保证每个齿的尺寸一致性,之后再切除出安装孔和减重孔,最后做边角的倒角处理,避免安装时锐边划伤操作人员,

  同时消除加工时的应力集中点。实际选型使用时,要先确认构件的总长度是否满足设备的直线行程需求,安装面的平面度要控制在合理公差范围内,避免固定后构件出现形变导致啮合间隙不均,啮合调试时要保证齿轮和齿条的齿宽完全对中,避免偏载造成齿面局部磨损过快,重载工况下还要定期在齿面涂抹润滑脂,降低摩擦损耗。
