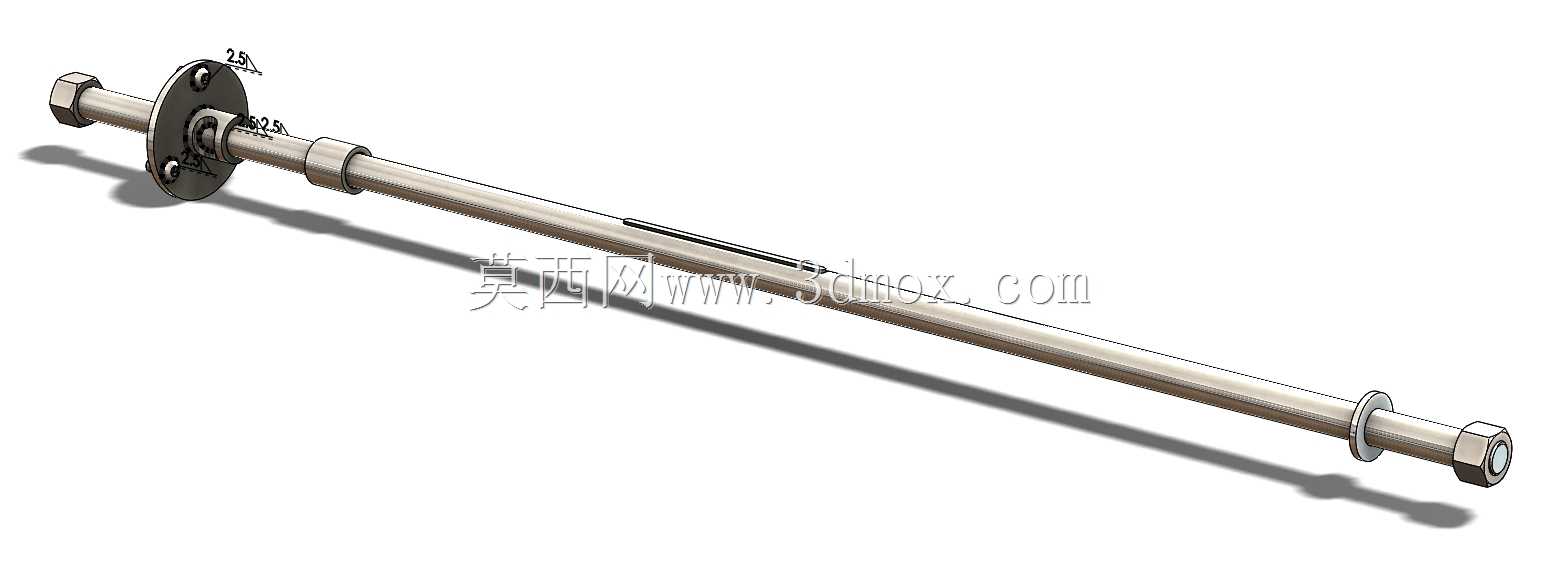

带法兰安装座的长轴传动杆件结构

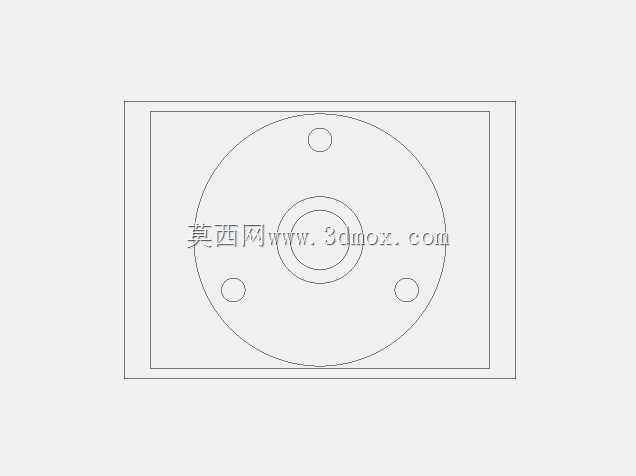

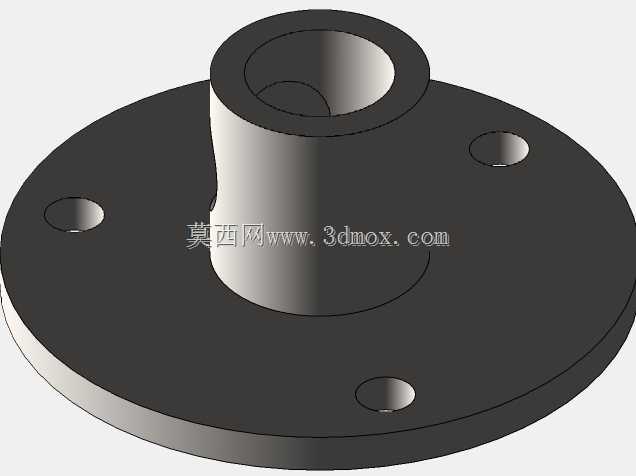

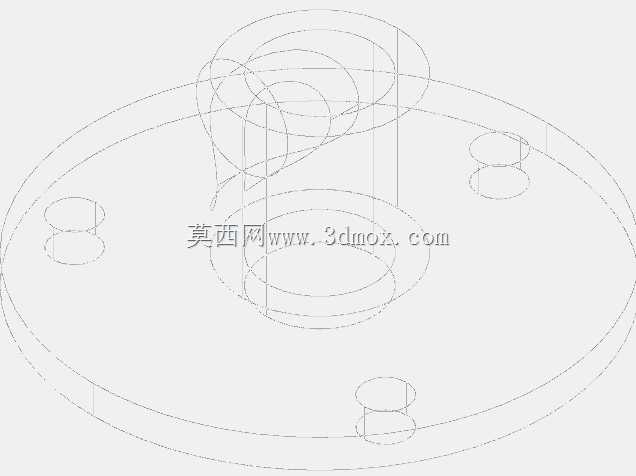

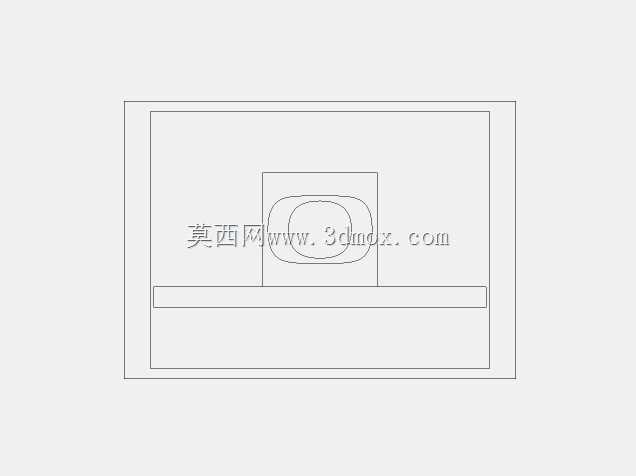

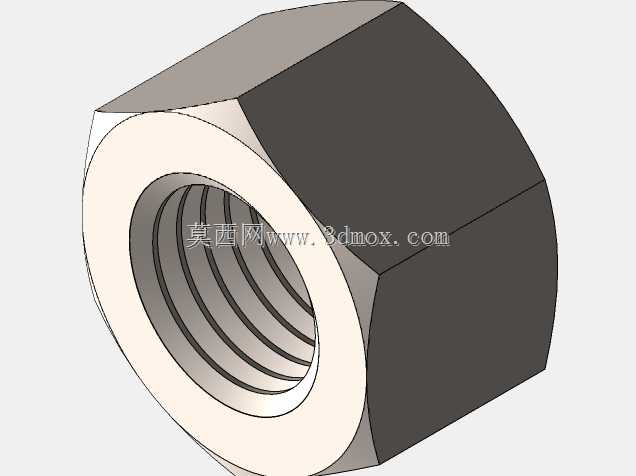

　　这类带法兰安装结构的长轴杆件，在轻工输送设备、小型物料分拣线、纺织机械的张力调节机构中应用十分广泛，核心作用是实现跨工位的旋转动力传递，同时依靠中部的法兰盘完成轴体自身的安装定位，不需要额外设计轴端支撑座来限制轴向窜动，能大幅精简配套安装支架的结构设计。从结构设计逻辑来看，轴体整体采用细长杆构型，两端加工有外螺纹段，用于配套锁紧螺母实现端部传动轮、张紧轮或者连接套的轴向固定，避免运转过程中连接件出现松脱移位；中部的法兰盘与轴身采用一体化加工成型，法兰盘上预留的通孔用于穿装固定螺栓，可直接将整个轴组件锁紧在设备的墙板或者安装立板上，法兰盘与轴身的衔接位置做了圆角过渡处理，能有效降低应力集中系数，

　　避免长期受交变扭矩作用时出现轴根断裂的问题。从安装边界来看，轴体的有效安装长度适配常规100-300mm间距的设备墙板安装场景，法兰盘的外径尺寸控制在较小范围，不会和周边的走线架、护板等附属结构产生干涉，轴身的光杆段做了高精度的外圆磨削处理，表面粗糙度满足配套滑动轴承或者直线衬套的配合要求，既可以作为旋转传动轴使用，也可以在部分直线往复运动机构中作为导向杆使用，适配多种不同的工况需求。在实际选型应用中，这类轴件的设计需要重点校核长径比对应的挠度变形量，避免转速过高时出现挠曲振动，因此轴身的直径选取会结合额定传递扭矩、支撑跨距综合计算，法兰盘的厚度也会根据安装面的受力情况做对应调整，确保螺栓锁紧后法兰面不会出现受压变形。

　　轴身上预留的环槽结构，可用于安装卡簧或者限位挡圈，实现轴上配套零件的轴向位置精准限定，不需要额外加工定位轴肩，能减少轴类零件的加工工序，降低批量生产的加工成本。这类轴件在装配时，法兰面与设备安装板之间通常会加装薄垫片调整轴的整体同轴度，两端的螺纹段在装配锁紧件时会涂覆少量防松胶，避免设备长期运行产生的振动导致螺母松动，整体结构没有冗余设计，所有结构特征都服务于安装定位、动力传递、零件限位这几个核心功能，没有多余的装饰性结构，完全面向工业设备的实际使用需求设计。
