轴类组件带平键垫圈紧固件装配结构

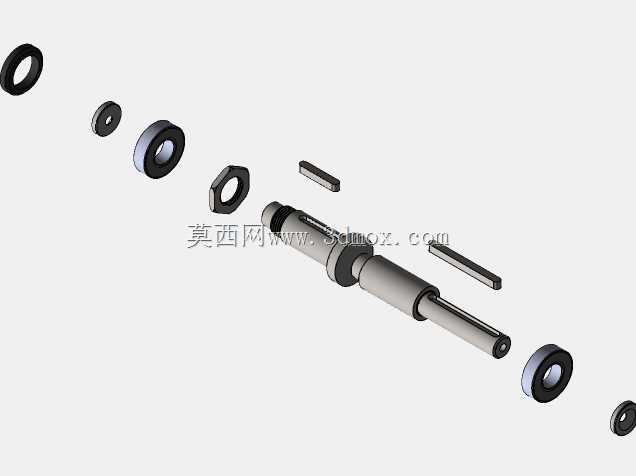

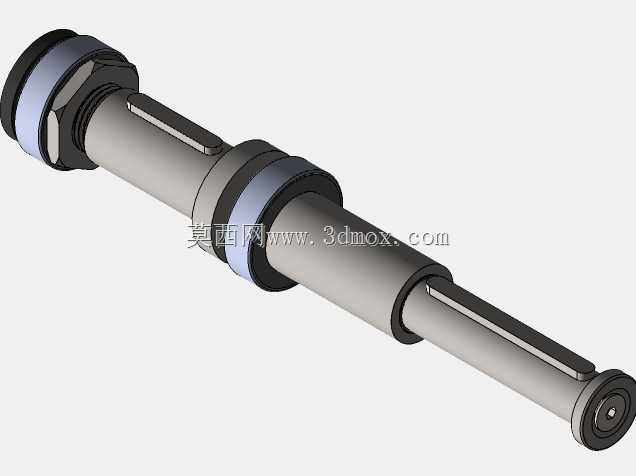

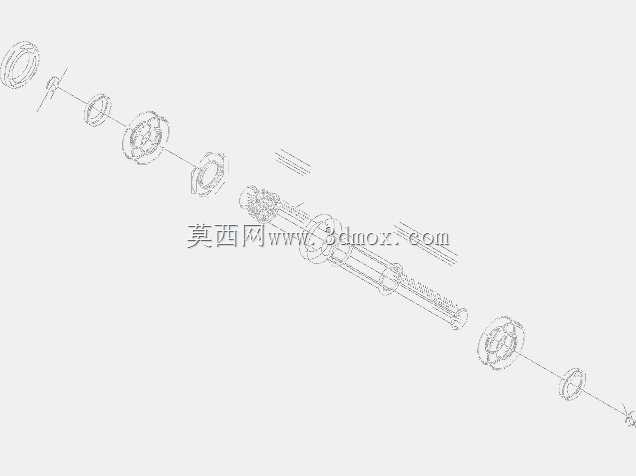

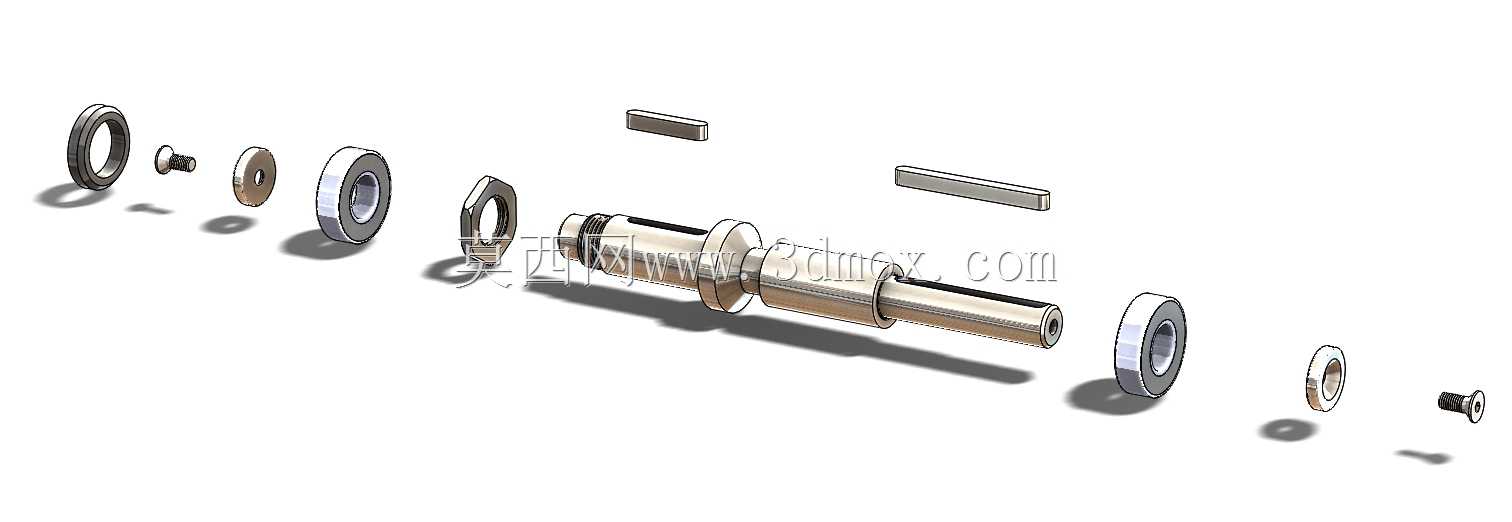

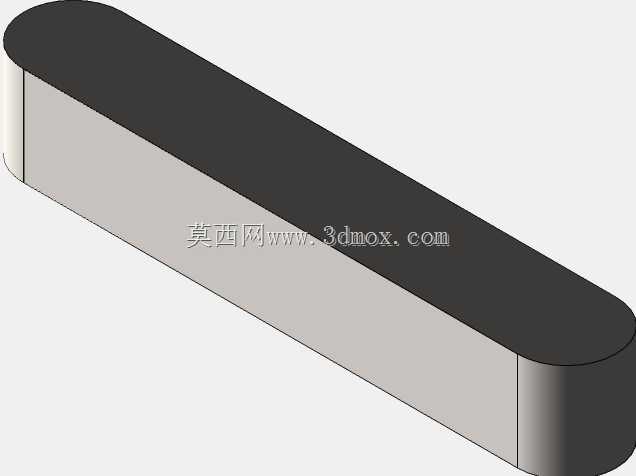

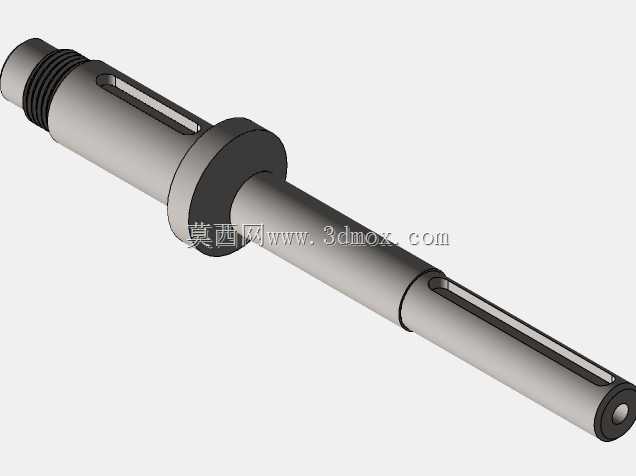

　　这套轴系装配结构常见于中小功率传动链路的扭矩传递环节，在轻工输送设备、小型机床进给单元、通用农机传动箱内都能见到同类型的结构布局，核心作用是承接动力输入端的扭矩，通过轴身的键连接将动力传递至末端的带轮、齿轮等执行件，同时依靠两端的垫圈、紧固件完成轴向定位，避免运转过程中出现轴系窜动。从结构设计逻辑来看，主轴采用阶梯轴构型，不同轴径的台阶面直接作为传动件的轴向定位基准，省去了额外的定位轴套设计，既压缩了轴系的整体轴向尺寸，也减少了装配环节的零件对齐工作量。轴身开设的键槽采用标准平键适配尺寸，键槽的位置避开了轴径变化的应力集中区域，键与键槽的配合公差选取过渡配合区间，既保证装配时能够顺利压入，

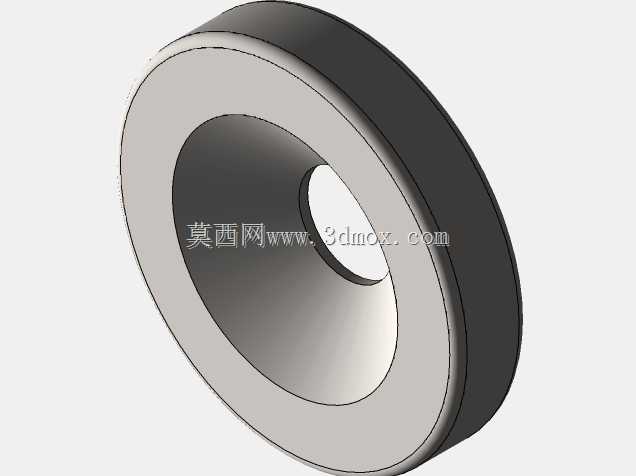

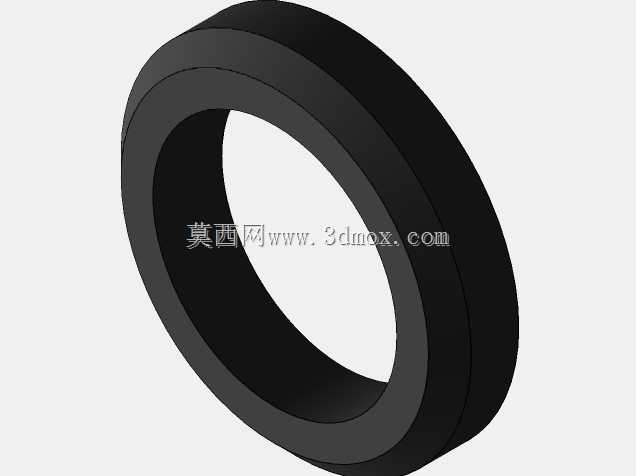

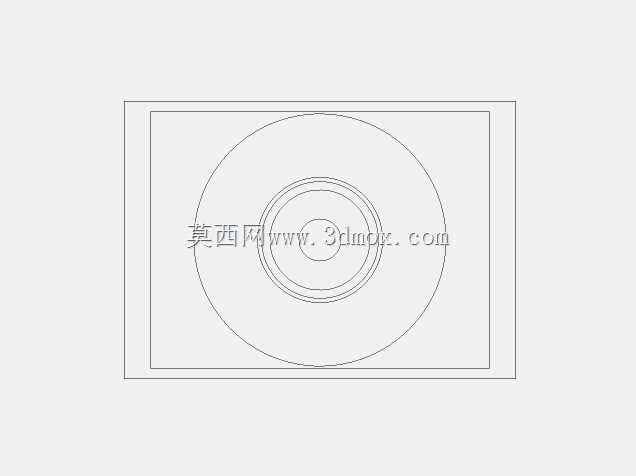

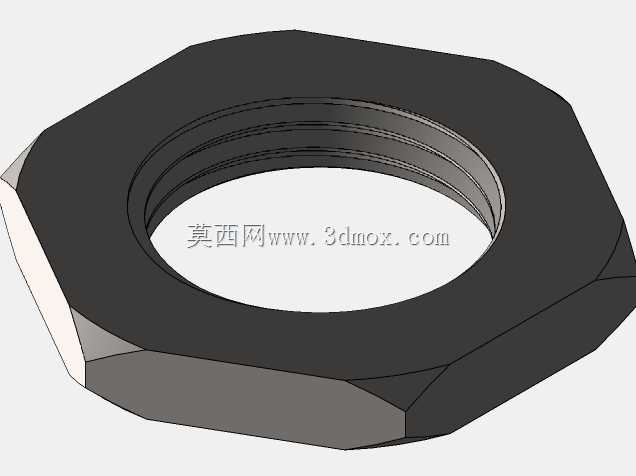

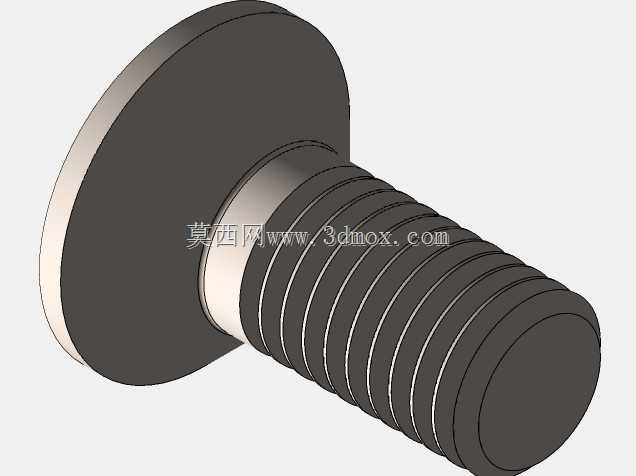

　　也能在传递额定扭矩时避免键与键槽之间出现冲击性旷量。两端配套的平垫圈分别抵接在传动件端面与紧固件之间，垫圈的内径与对应轴径保持小间隙配合，外径覆盖传动件的端面接触区域，能够将紧固件的锁紧力均匀分散到传动件端面上，避免局部压应力过大造成零件端面压损。配套的紧固件采用标准外螺纹构型，螺纹旋合长度满足轴端螺纹孔的深度要求，锁紧后螺纹尾部预留2-3个螺距的余量，既保证锁紧可靠性，也不会出现螺纹顶死的装配问题。从安装边界来看，整套轴系的径向最大尺寸由两端垫圈的外径决定，装配时需要预留的径向操作空间略大于垫圈外径即可完成紧固件的锁紧操作，轴向安装尺寸为各零件轴向厚度的累加值，轴端的中心孔可作为加工时的定位基准，也可适配装配时的顶装工装使用。

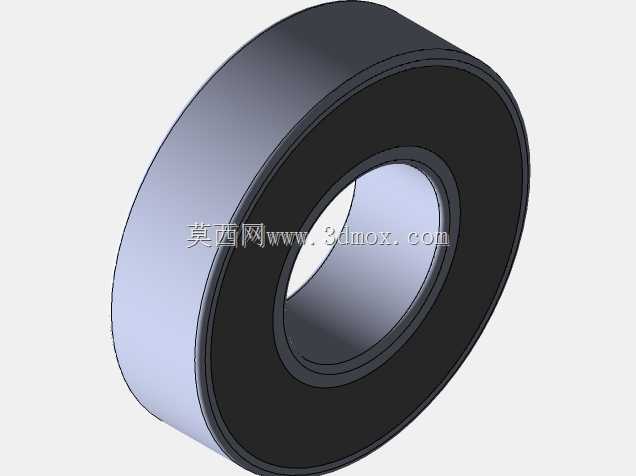

　　整套结构的零件全部采用通用标准件与定制轴件组合的设计思路，没有特殊构型的异形零件，加工时仅需完成轴身的车削、键槽铣削、轴端螺纹加工工序即可，平键、垫圈、紧固件均可直接选用标准件，大幅降低了加工与采购成本，也方便后期运维时的零件替换。在实际运转场景中，该结构适配的转速区间为中低速范围，轴身的同轴度公差控制在合理范围内，能够保证传动过程的平稳性，避免因轴系跳动造成的传动件偏磨、紧固件松脱问题，平键的侧面作为扭矩传递的主要接触面，设计时已校核键侧的挤压应力，能够覆盖常规工况下的扭矩传递需求，不会出现键体剪切失效的问题。
