切割设备侧边电机连接弯臂支架

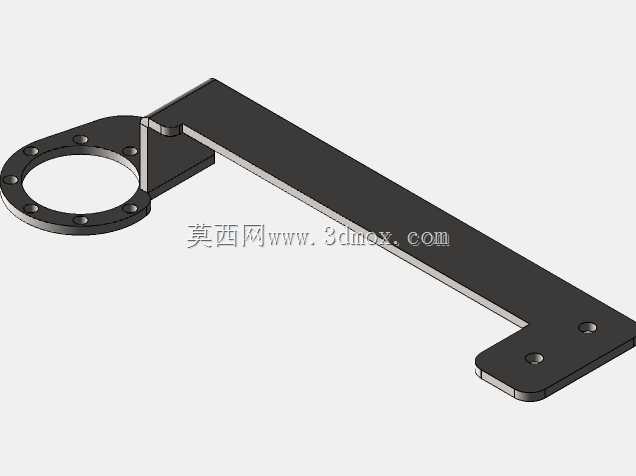

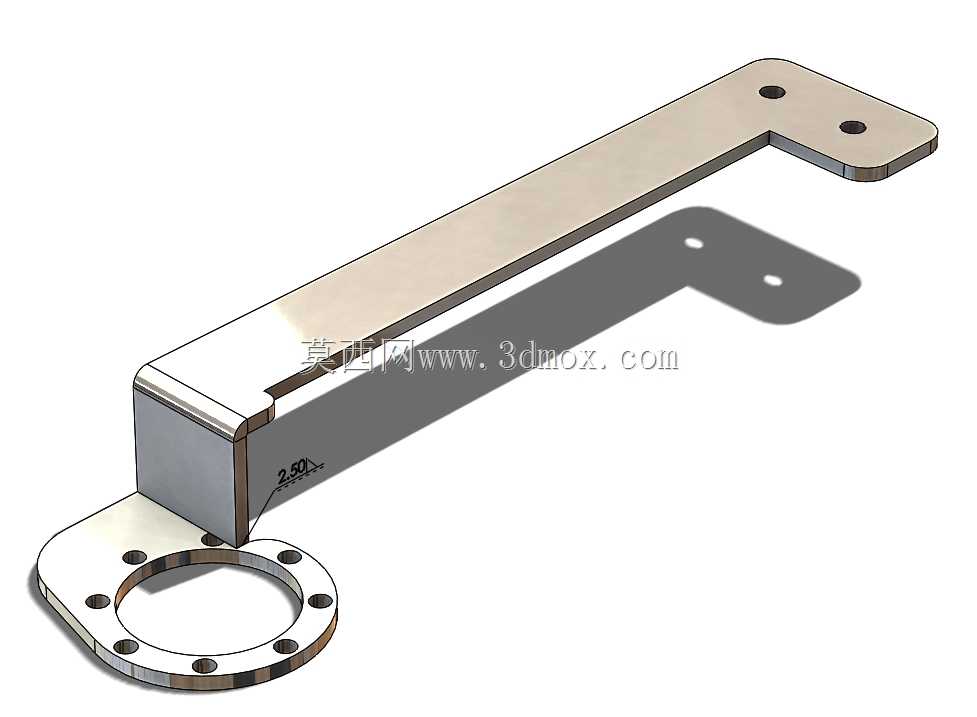

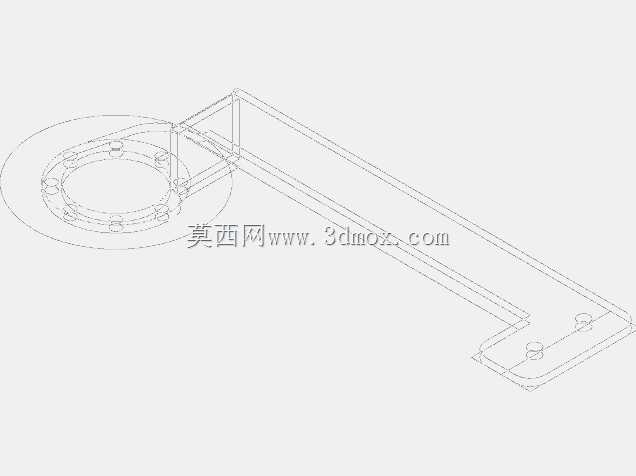

　　这款L型弯臂式连接支架，主要应用于型材切割类设备的侧边驱动单元安装场景，负责将驱动电机与设备执行端做刚性衔接，同时承担传动过程中的载荷传递与位置固定作用。从结构设计来看，支架下端采用带均布安装孔的法兰盘结构，法兰盘上的8个通孔沿圆周等距排布，可直接与电机前端的安装止口对位贴合，通过螺栓锁紧后能保证电机输出轴与支架安装面的垂直度，避免传动过程中出现偏载抖动。支架的长臂段采用等截面钣金折弯结构，折弯处做了2.9mm的圆角过渡处理，既规避了折弯加工时的应力开裂风险，也能减少长期受载下的应力集中问题，长臂末端的两个安装孔用于对接设备的滑动执行组件，孔位间距经过公差匹配，可保证安装后执行端的运动轨迹与设计路径重合。

　　设计过程中优先考虑了安装边界的适配性，法兰端的安装孔位完全匹配常规小型驱动电机的前端安装尺寸，长臂的长度经过空间校核，既不会与设备旁侧的护罩、管线产生干涉，也能保证电机输出端到执行组件的传动距离处于合理区间，减少传动环节的动力损耗。支架的整体厚度经过载荷校核，可承受电机启停瞬间的冲击载荷，以及执行端往复运动带来的交变应力，表面无多余的凸起结构，安装后不会对设备周边的操作空间造成挤占。在实际设备运行中，这款支架除了承担固定电机的作用，还能为传动链路提供稳定的支撑基准，避免电机运行时的振动传递到设备机身引发整体共振，长臂段的平直度经过形位公差约束，可保证安装后两端安装面的平行度误差控制在允许范围内，减少后续装配调试的对位工作量。法兰端的安装孔做了沉孔处理，螺栓锁紧后头部不会突出法兰端面，保证电机安装面能完全贴合，不会出现安装间隙导致的传动同轴度偏差。
