3/2手动气动1/8G接口控制气阀结构

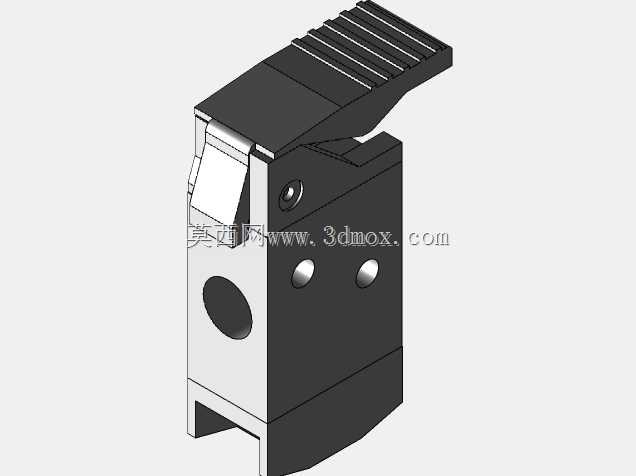

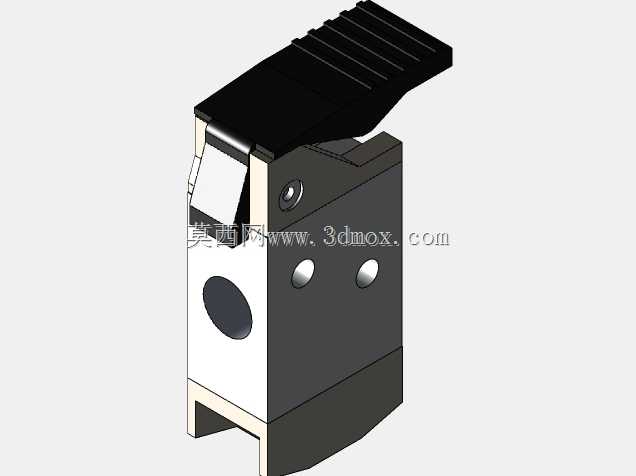

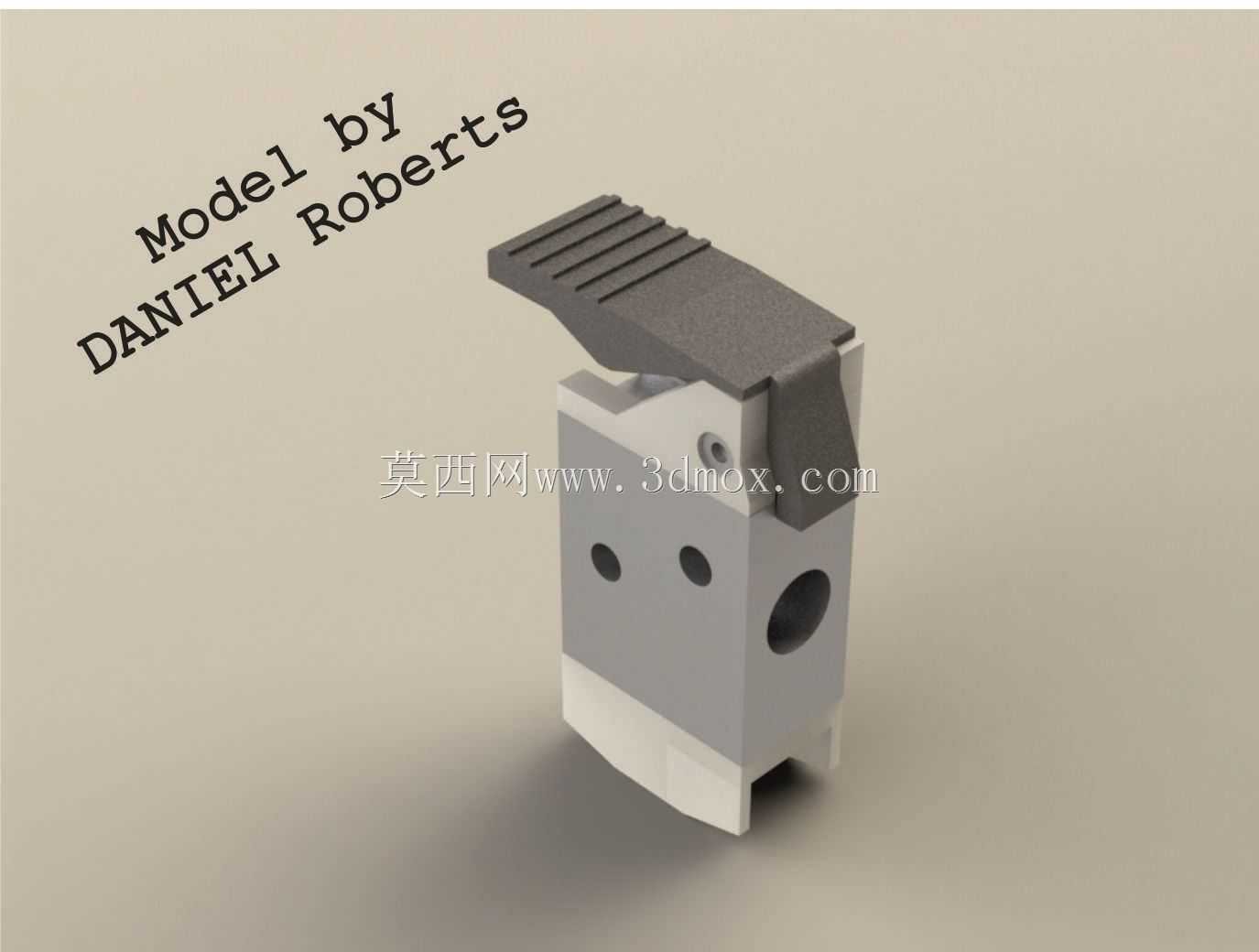

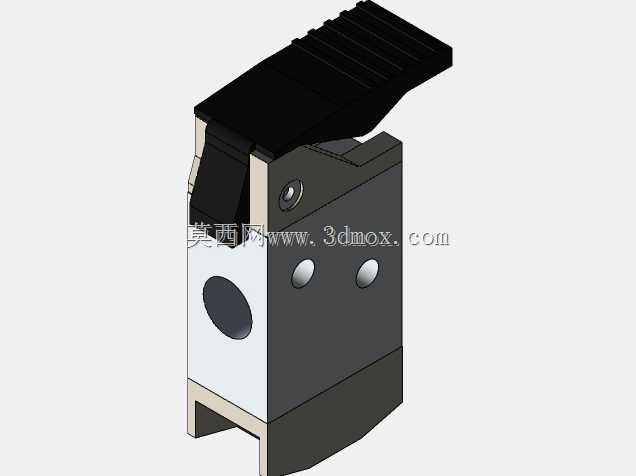

　　这款手动气动控制阀在轻工自动化生产线、小型工装夹具气路、实验室气动测试台等场景中应用十分广泛，作为气路系统的末端手动控制元件，它承担着直接切换气路通断状态、改变执行元件动作方向的作用，操作人员可直接通过按压顶部的拨杆完成气路切换，无需额外电控信号接入，在无供电的简易气路布局、需要人工介入干预的气路节点中适配性极强。从功能特性来看，该阀为3/2气路结构，即包含三个气路通口、两个工作位，可实现单作用气缸的伸出与复位控制，也可作为气路的通断开关使用，顶部的拨杆做了防滑齿形结构设计，操作人员佩戴劳保手套操作时也不会出现打滑问题，拨杆的按压行程经过合理调校，按压力度控制在成年人单指可轻松操作的范围内，长期频繁操作也不易产生手部疲劳。

　　阀体主体采用方块式集成设计，所有气路通道均在阀块内部加工成型，减少了外接管路的接头数量，从根源上降低了气路泄漏的概率，阀体侧面预留的两个安装孔可直接通过螺栓将阀固定在安装面板或者设备机架上，安装时不需要额外设计定制安装支架，能大幅缩短现场装配的工时。设计阶段针对气路密封做了专项优化，阀芯与阀腔的配合间隙控制在合理公差范围内，搭配对应的密封件可在常规0.1-0.8MPa的工厂气动系统压力下稳定工作，不会出现内部窜气、外部漏气的问题。1/8G规格的连接接头属于气动系统中的通用接口尺寸，可直接匹配市面上常见的快插气管接头、金属卡套接头，不需要额外做转接头加工，能适配外径4mm、6mm的常规气动气管连接需求。阀体的外形尺寸紧凑，

　　整体占用安装空间小，在排布密集的气路岛、小型自动化设备的狭小安装空间内也能完成布置，安装边界上需要注意预留出顶部拨杆的操作空间，以及侧面接头的气管走线空间，避免安装后拨杆被周边结构件干涉无法按动，或是气管弯折过度影响气路流量。阀体底部做了定位凸台结构，安装时可卡入安装面板的对应定位孔中，能避免螺栓锁紧时阀体出现移位，保证安装位置的精度。
