工业料箱自动倾转卸料作业设备结构

　　在生产制造车间的物料周转、仓储出库以及生产线边角料回收环节，散料或整箱存储的工件、原料转运到指定工位后，往往需要将料箱内的物料平稳倾倒至接料工位、加工设备进料口或者输送线料斗内，传统人工翻倒料箱的方式不仅劳动强度大，面对满载重型料箱时还存在料箱滑脱、物料洒落甚至人员砸伤的风险，料仓倾卸机就是针对这类场景设计的专用作业设备。该设备采用框架式焊接支撑底座，主体支撑结构采用型钢焊接成型，底部设置带安装孔的地脚支撑板，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时需预留后侧驱动组件的检修空间，以及前方接料设备的对接位置，整体支撑框架的跨距适配市面上通用规格的网格塑料周转料箱，无需额外定制适配料箱即可直接使用。

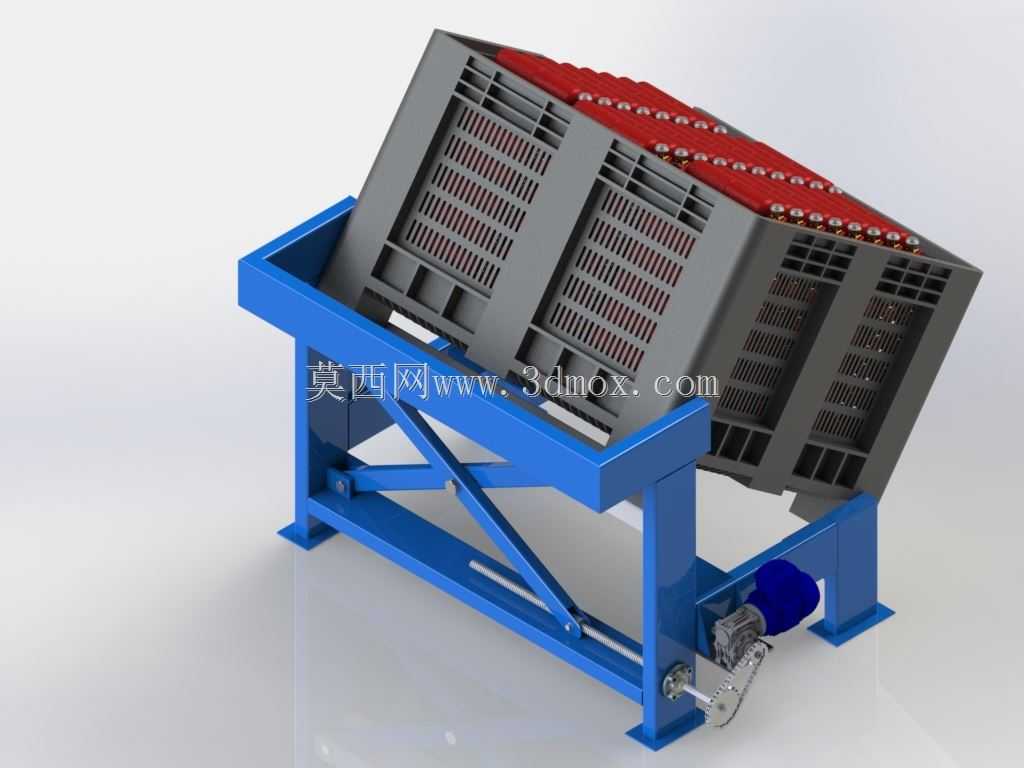

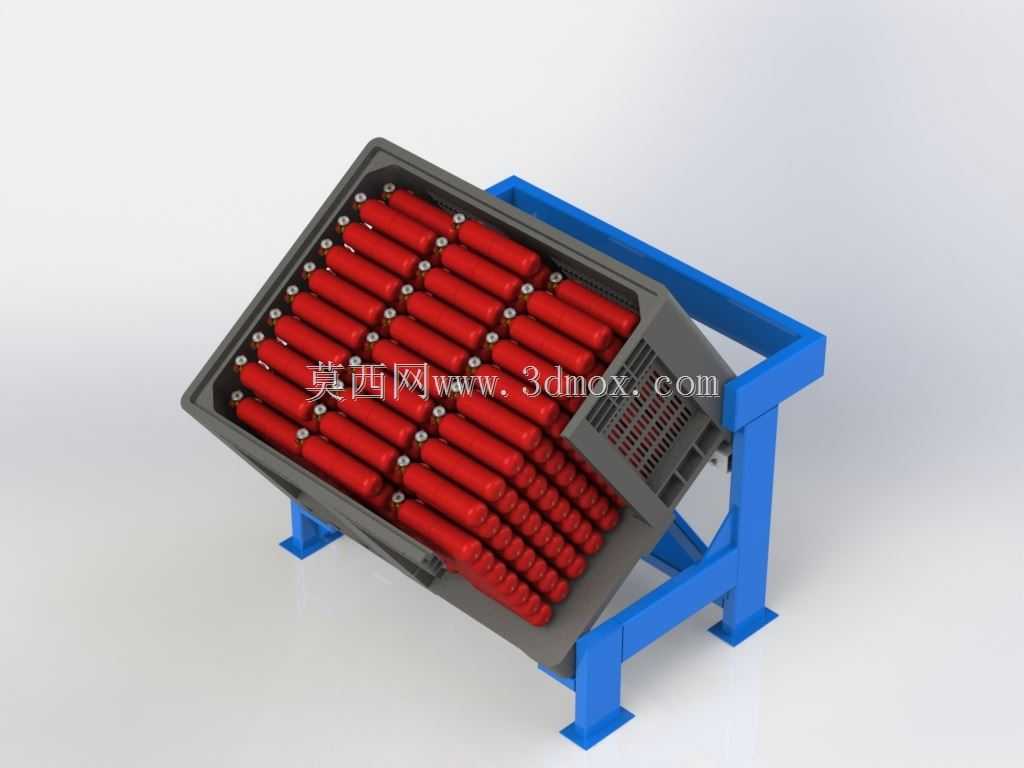

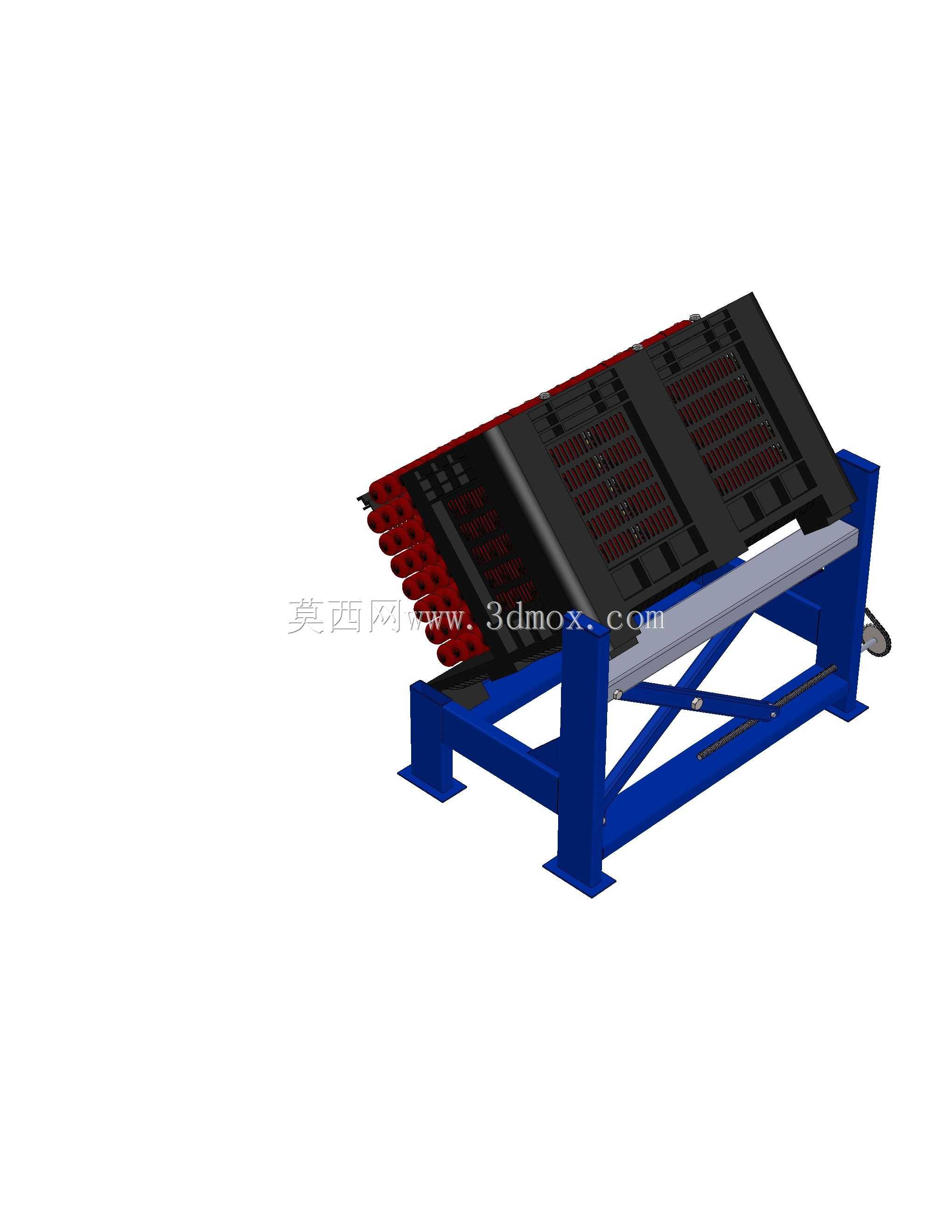

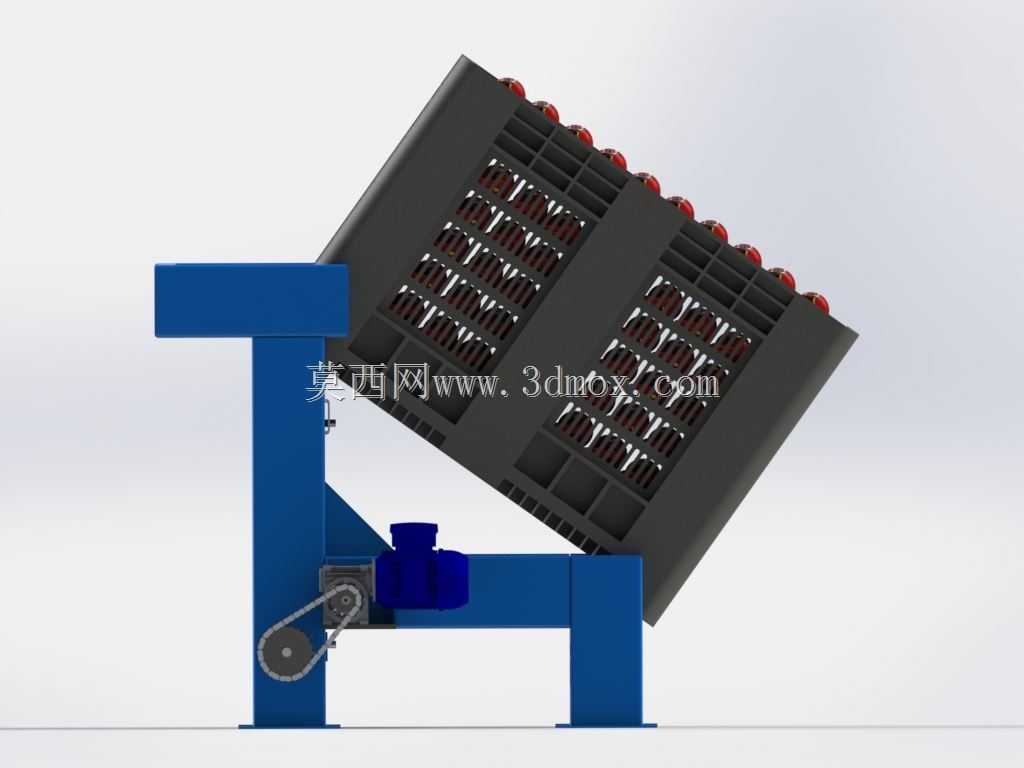

　　设备的倾转托架采用折弯钢板拼焊结构，托架内侧设置与料箱底部筋条匹配的定位挡边，料箱放置到位后可自动卡入定位位置，倾转过程中不会出现滑移脱落的问题，托架与底部支撑座之间通过铰接转轴连接，驱动端采用电动推杆配合减速组件实现平稳倾转，倾转角度可根据接料需求在0到45度区间内调整，避免角度过大导致物料瞬间倾泻造成的扬尘或者物料飞溅问题。设计过程中重点考虑了满载工况下的结构受力，支撑框架的斜向加强筋布置在转轴受力的正下方，将倾转时的偏载力直接传导至地面安装基础，避免长期使用出现框架变形；驱动组件的安装位置做了下沉式设计，既减少了设备整体的占地宽度，也能避免物料洒落时堆积在驱动部件表面，日常清理时只需擦拭托架表面即可，维护难度较低。

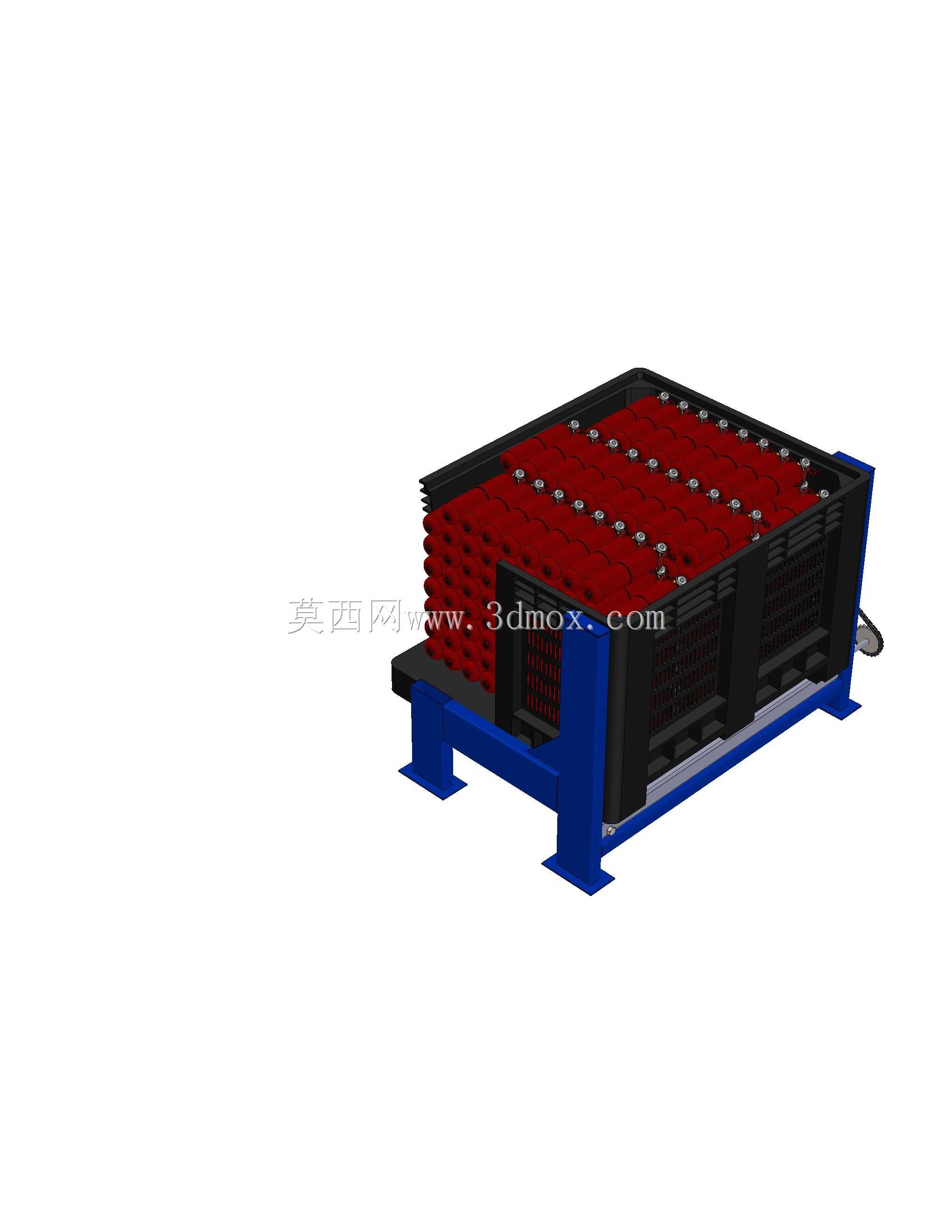

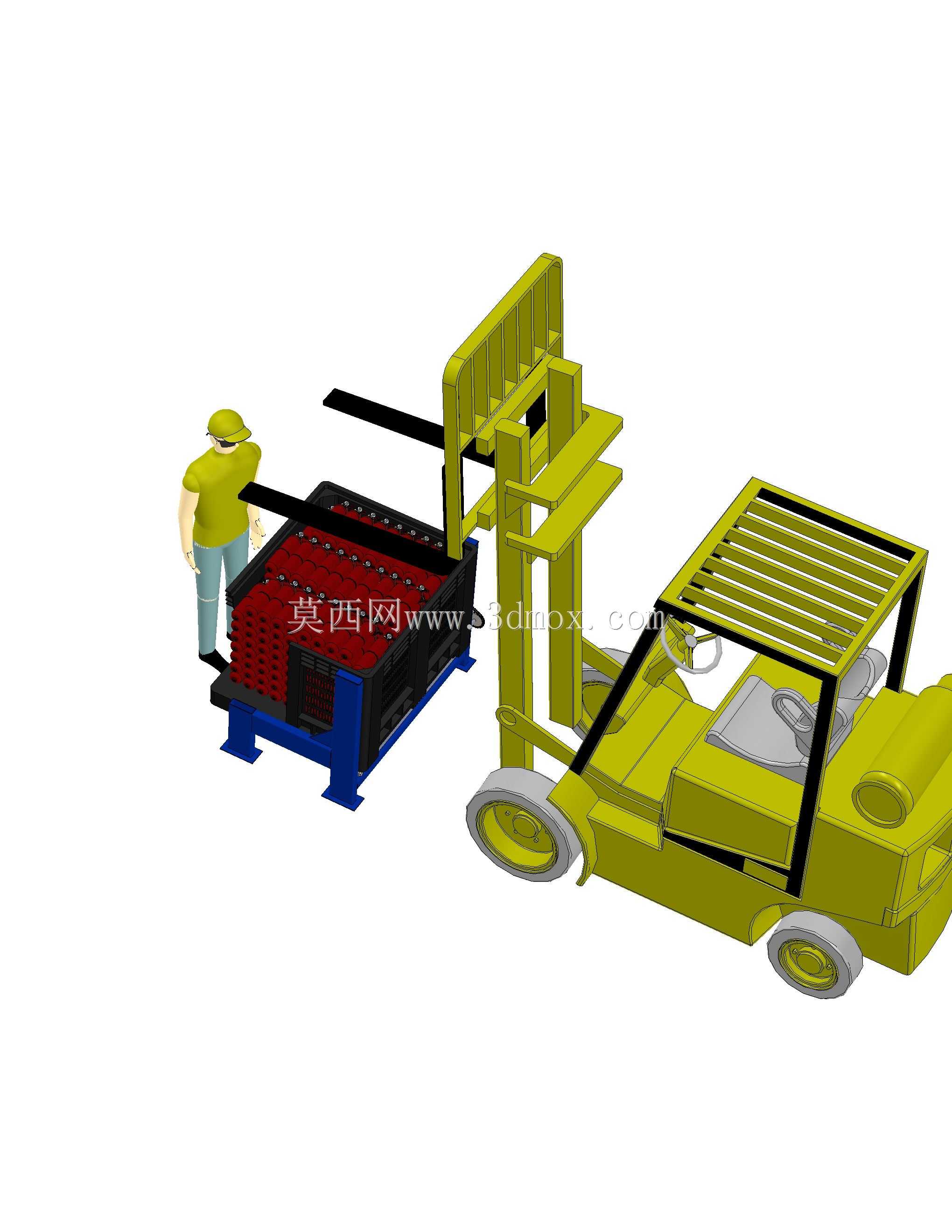

　　设备的接料高度适配常规的生产线进料口高度，料箱放置在托架初始位置时，底部与地面预留了足够的叉车作业空间，可直接通过手动液压叉车将满载料箱推送至托架上，无需额外的吊装设备辅助上料，单名操作人员即可完成整个上料、倾转、复位的作业流程，相比人工翻料作业效率可提升三倍以上，同时能彻底规避重型料箱翻倒的安全隐患。在散料加工、汽配制造、仓储物流等需要频繁周转整箱物料的场景中，该设备可直接对接辊筒输送线，实现料箱从上料、倾卸到空箱回流的全流程自动化作业，无需人工干预即可完成整线的物料供给。
