1500kg/h卧式连续高压灭菌成套设备结构

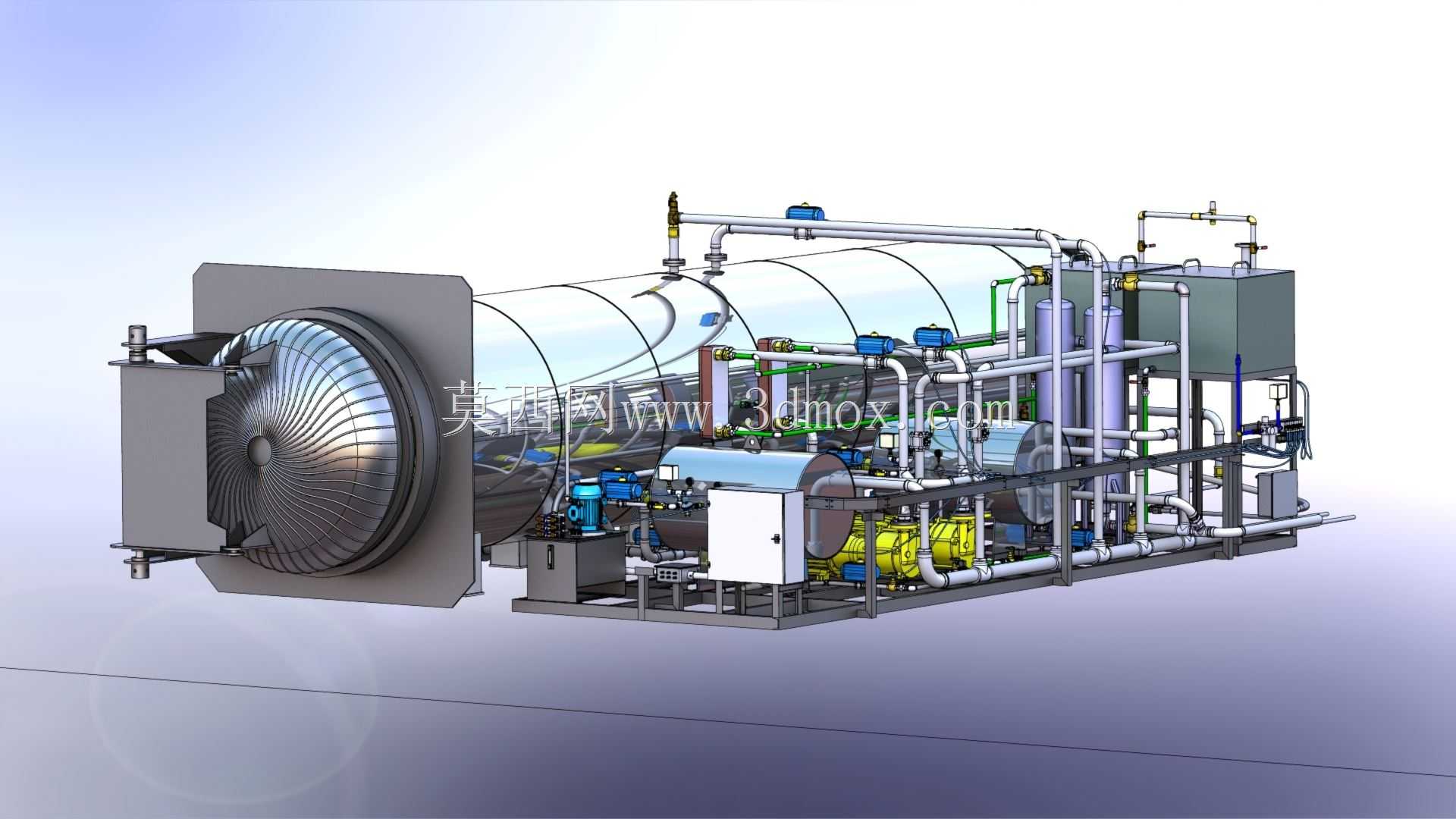

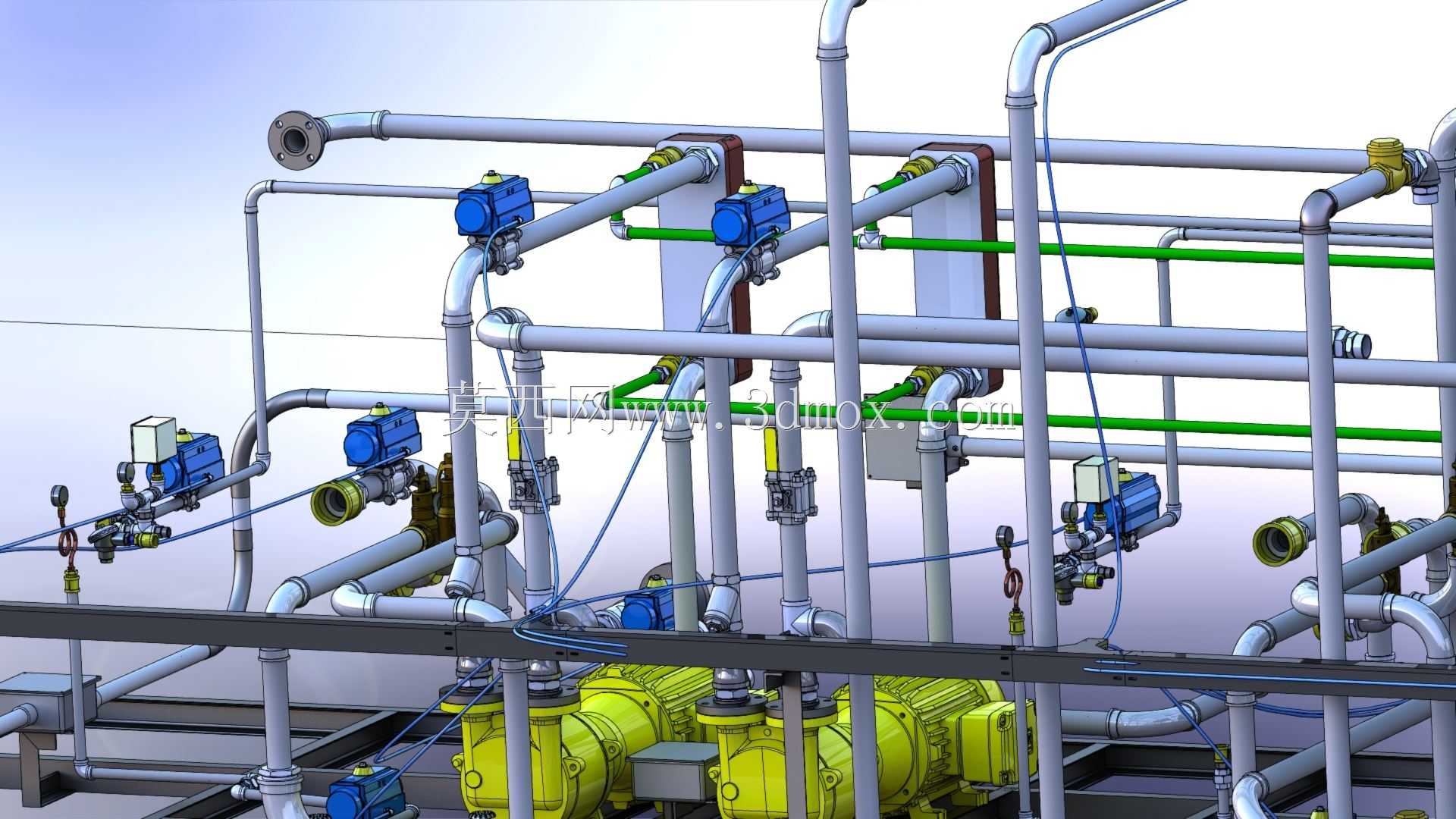

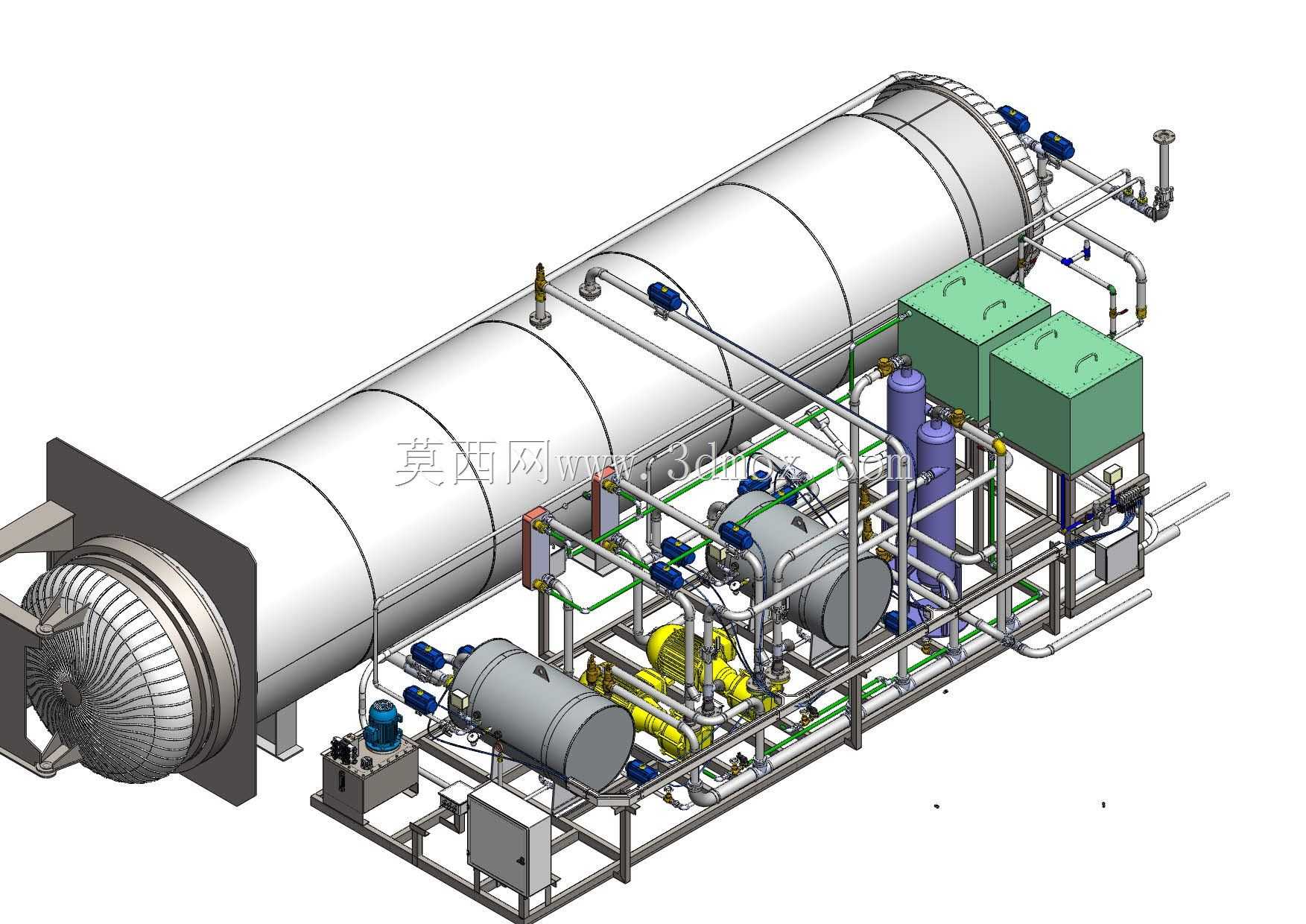

　　这套卧式连续高压灭菌设备主要面向食品加工、医药耗材消杀领域的连续化生产场景，单小时处理量可达1500kg，适配规模化生产线的连续消杀作业需求，可完成包装类食品、医用耗材、培养基等物料的高温高压灭菌工序，通过密闭承压舱体维持稳定的高温高压环境，彻底杀灭物料携带的微生物、芽孢，满足消杀合规要求。设备主体采用长筒形卧式承压舱结构，端盖采用快开式锁紧结构，配合密封齿圈实现快速启闭，既保证承压状态下的密封可靠性，也能缩短批次作业的上下料间隔。舱体外部排布的多组管路分别承担蒸汽输入、冷凝水排出、压力泄放、温度检测介质传输功能，不同管径的管路通过管夹固定在一体式撬装机架上，管路走向沿机架型材排布，避开操作维护通道，同时预留足够的拆装空间，

　　方便后期阀门、仪表的更换检修。配套的动力与辅助单元全部集成在撬装底座上，包括蒸汽缓冲罐、循环泵组、换热组件、控制箱体，所有部件的安装位置都经过重心校核，整机运输时无需额外拆解，到场后仅需对接蒸汽源、电源、给排水接口即可投入使用，大幅降低现场安装的施工量。设计阶段优先考虑承压部件的应力分布，筒身采用环向加强筋结构，在满足1.4MPa工作压力的强度要求下尽可能控制壁厚，降低设备整体自重；端盖的锁紧齿圈做了均布载荷优化，开关过程无卡滞，配合安全联锁装置，只有当舱内压力完全泄放至常压状态时才能触发开启动作，避免操作安全隐患。管路系统的阀门排布遵循操作侧集中布置原则，常用的截止阀、调压阀全部设置在机身正面操作高度范围内，

　　操作人员无需攀爬即可完成参数调节；温度、压力传感器的安装位置避开蒸汽直冲区域，保证检测数据的准确性，减少参数波动对灭菌效果的影响。整机安装边界充分考虑车间通道的通行要求，撬装底座的宽度控制在常规车间设备通道的允许范围内，侧面预留的检修空间不小于800mm，顶部管路最高点距离地面的高度满足常规厂房的层高要求，无需对车间建筑做额外改造即可完成布设。设备底部设置可调式支撑脚，可适配地面存在一定平整度误差的安装场景，保证设备运行时的水平度，减少管路、泵组运行时的振动传递，降低运行噪音。
