多规格法兰式金属挠性接头结构设计

　　这类挠性接头主要应用在工业管路系统中，用来补偿管道因热胀冷缩产生的轴向、横向与角向位移，同时吸收设备运行传递的管路振动，降低振动沿管路的传导幅度，避免刚性连接状态下管路应力集中导致的焊缝开裂、法兰密封失效问题。在化工流体输送、市政给排水、暖通空调循环管路、泵组进出口连接场景中，这类接头都是管路应力释放的核心部件，尤其是在泵、压缩机这类持续产生振动的动设备接口位置，安装挠性接头能有效隔绝设备振动向远端管路传递，延长管路密封件与支吊架的使用寿命。

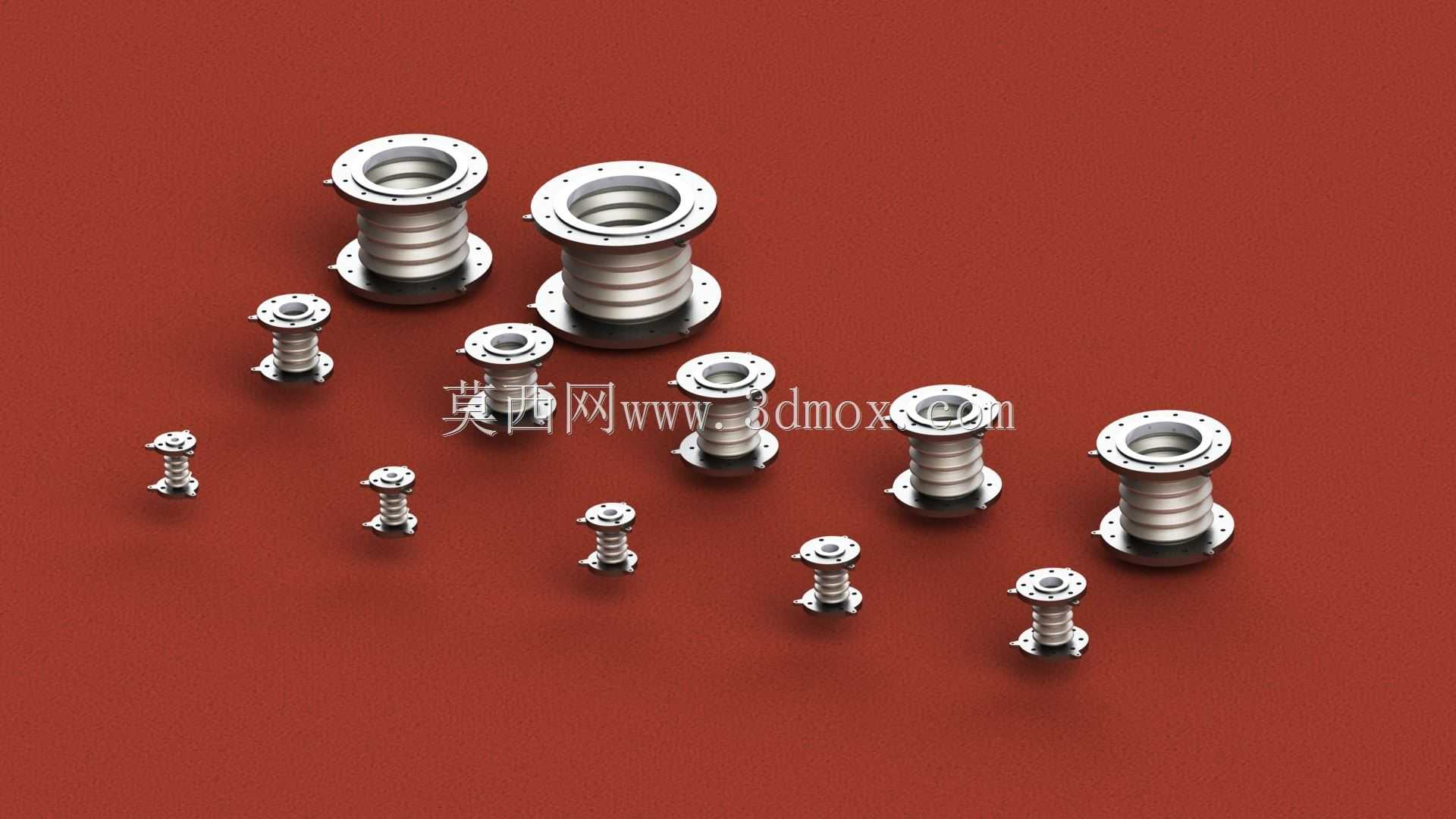

　　本次设计的挠性接头采用304不锈钢材质波纹管作为核心挠性段，匹配ANSI 16b标准法兰连接端，覆盖1英寸到12英寸的常用管路通径规格，不同通径的接头对应不同的波纹管波数与法兰厚度，适配不同压力等级的管路工况。设计过程中优先考虑安装边界的适配性，法兰端的螺栓孔位完全匹配对应通径的美标法兰尺寸，无需额外加工转接件即可直接与现有管路法兰对接，接头整体轴向长度根据通径梯度设置，大通径接头的波纹管段预留足够的伸缩余量，小通径接头则控制整体长度避免占用过多管路安装空间。

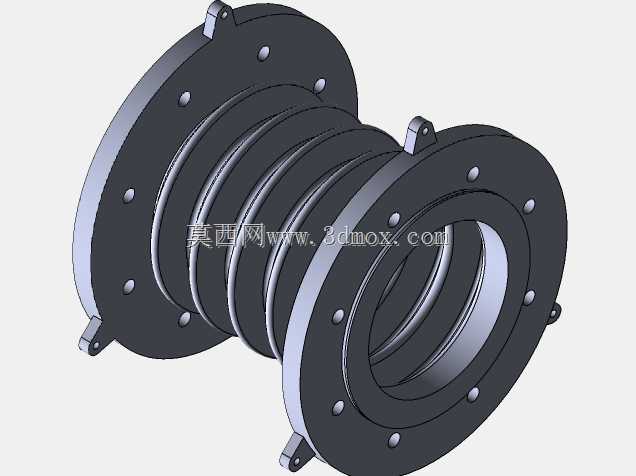

　　从结构特性来看，金属波纹管的薄壁结构保证了足够的挠性，在允许的位移范围内不会产生塑性变形，两端的法兰与波纹管采用焊接连接，焊缝位置做平滑过渡处理，避免介质冲刷造成的局部腐蚀。不同规格的接头可根据管路实际位移量选型，小通径接头多用于仪表管路、小型泵组的连接，大通径接头则适配主循环管路、大流量输送管线。设计时还考虑了安装工况的容错性，允许法兰端存在小角度的安装偏差，降低现场安装的对中难度，避免强行组对产生的装配应力残留在接头内部。

　　在实际选型应用中，需要根据管路的工作压力、介质温度、预计位移量匹配对应规格的挠性接头，安装时要注意接头的伸缩方向与管路位移方向一致，避免侧向过度拉伸造成波纹管损伤。这类金属挠性接头相比橡胶挠性接头，耐温范围更广、抗腐蚀能力更强，适合高温、有腐蚀性介质的管路场景，同时金属材质的抗老化性能更优，长期使用不会出现橡胶材质的老化开裂问题，运维更换周期更长。
