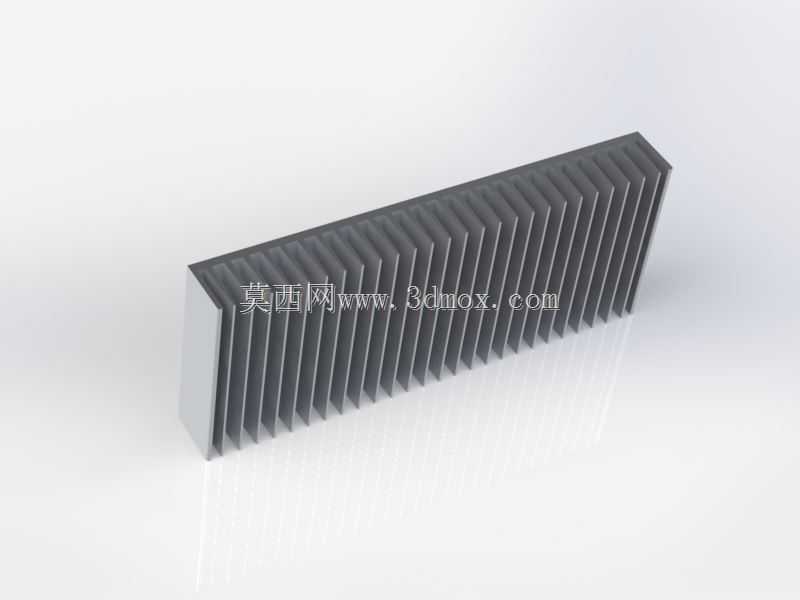

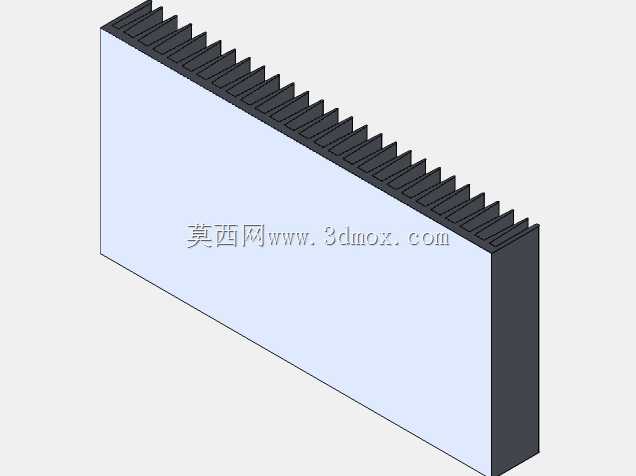

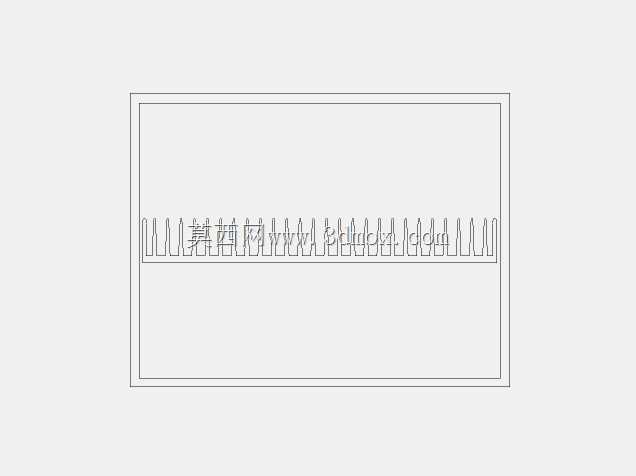

PE14型平行肋片式散热构件结构设计

　　这款平行肋片式散热构件，核心应用场景覆盖工业电控柜功率模块散热、小型工控设备被动散热、LED大功率照明模组热管理、低压变频单元热量导出等多个工业领域，作为被动换热的核心部件，其核心作用是通过增大与空气的接触面积，将发热元件传导过来的热量快速扩散到周边流动空气中，避免发热器件因结温过高出现性能衰减、寿命缩短甚至热击穿故障。从功能特性来看，该构件采用等间距平行直肋布局，肋片厚度均匀一致，肋片间距经过热仿真优化，既保证了足够的换热面积，又避免了肋片过密导致的空气流阻过大问题，在自然对流场景下能形成稳定的烟囱效应，带动冷热空气在肋片间隙内自主循环，无需额外配置风扇即可满足中低功率发热器件的散热需求；若搭配强制风冷，

　　直肋结构的风阻远低于交错肋或针肋结构，能适配低风压轴流风扇的送风特性，降低散热系统的整体噪音与功耗。设计思路上，该构件基座部分采用等厚平板结构，与发热元件接触的安装面预留了足够的平面度加工余量，实际生产中可通过铣削加工达到Ra1.6以下的表面粗糙度，配合导热硅脂或导热垫片能有效降低接触热阻，减少热量在接触面的传递损耗；肋片与基座采用一体化挤压成型的结构方案，避免了拼接式结构存在的接触热阻问题，同时整体结构强度更高，在安装、运输过程中不易出现肋片弯折变形的问题。从安装边界来看，基座两侧预留了对称的安装孔位，孔位间距适配行业通用的功率模块安装尺寸，安装时可通过螺钉直接固定在发热器件的安装基板上，也可通过卡扣结构适配快装式设备机架；

　　肋片高度经过严格控制，不会超出常规工控设备的内部安装空间限制，整体外形规整，无突出的异形结构，在设备内部布局时不会与周边的电路板、线束、结构件产生干涉，适配性较强。实际选型应用中，该类散热构件的热阻参数稳定，在环境温度40摄氏度的工况下，能将接触面的温升控制在合理区间，满足多数工业场景下的长期连续运行要求，结构简单可靠，无活动部件，不存在机械磨损故障，全生命周期内基本无需维护，是工业热管理领域应用非常广泛的一类基础换热构件。
