SA16型插片式铝制散热构件结构设计

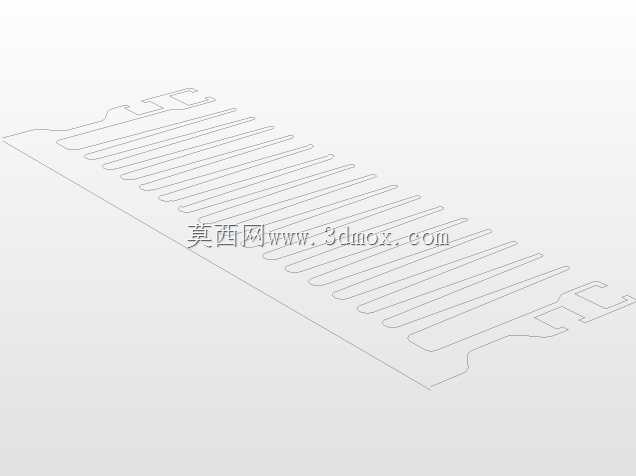

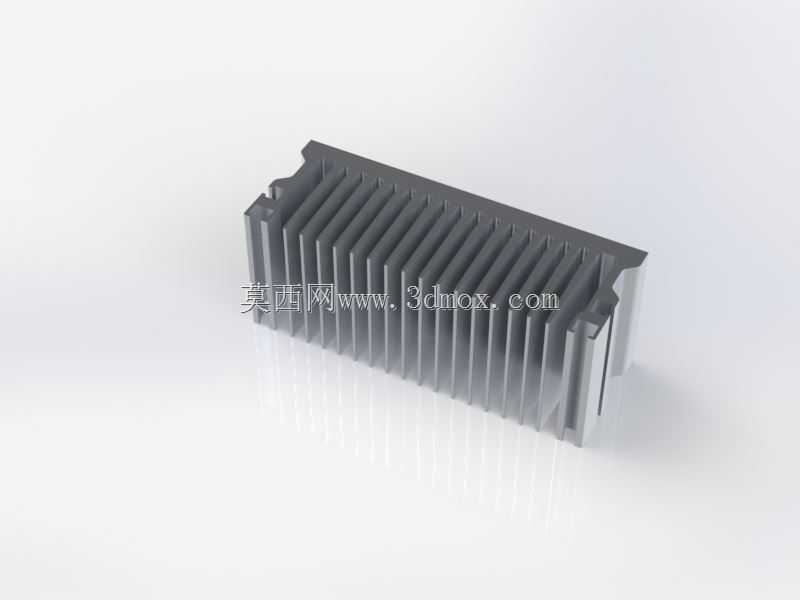

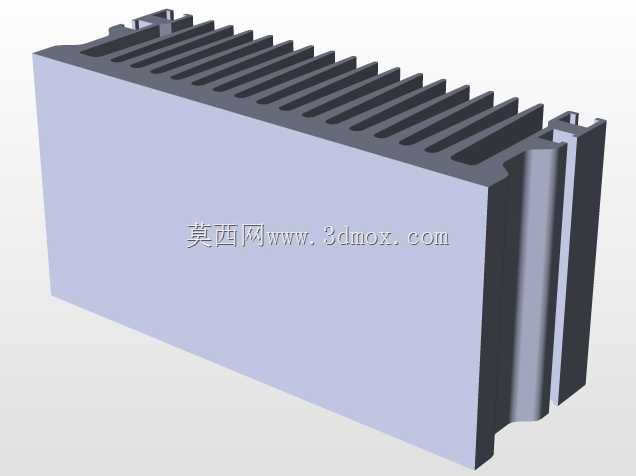

　　这款SA16型散热构件主要面向中小功率发热器件的被动散热场景，常见于工业控制板卡、功率模块、LED驱动电源、小型工控主机等设备的热管理环节，依靠铝基材的高导热特性配合密集鳍片结构，将发热源传导过来的热量快速扩散到周边空气当中，无需额外风扇驱动即可实现稳定的热交换，适合对噪音、可靠性要求较高的密闭或半密闭设备舱内安装使用。从结构设计逻辑来看，该构件采用一体化铝挤成型工艺，底座部分做了平整加厚处理，安装时可直接与发热器件的接触面贴合，配合导热硅脂或导热垫片填充微观间隙，降低接触热阻，底座厚度经过热阻仿真优化，既保证热量在底座平面的快速均温扩散，又不会因过厚导致整体重量冗余、材料成本上升。鳍片部分采用等间距平行直肋设计，

　　鳍片厚度控制在兼顾结构强度与散热面积的平衡区间，间距设置充分考虑自然对流条件下的空气流通阻力，避免鳍片过密导致空气滞流、散热效率下降，同时鳍片高度经过匹配热负荷计算，在有限安装空间内最大化拓展有效散热面积，鳍片端部做了微小倒角处理，既避免加工、安装过程中锐边划伤操作人员，也能减少空气流动时的端部涡流损耗。构件两侧设置了带安装卡位的凸边结构，可适配卡扣式快速安装或者螺丝锁附两种安装方式，安装边界尺寸适配常见的TO封装功率器件、标准尺寸功率模块的安装孔位，整体外形规整无突出异形结构，既适合单块独立使用，也可根据实际热负荷需求多块拼接组合，适配更大功率的发热场景。在实际选型应用中，需要注意安装面的平面度公差，

　　保证底座与发热面的贴合面积占比达到九成以上，同时安装位置要预留足够的空气对流空间，避免鳍片间隙被线缆、结构件遮挡影响空气流通，若应用在存在轻微振动的设备场景中，可在安装接触面增加薄型导热缓冲垫，抵消振动带来的接触间隙变化，保证长期使用过程中的散热稳定性。该结构的建模过程充分还原了铝挤工艺的成型特征，所有转角处均保留了符合工艺要求的圆角过渡，没有出现工艺无法实现的尖锐内角、薄壁悬空结构，可直接用于散热构件的开模参考、设备热管理方案的装配干涉校验，也可作为同类散热结构设计的参考基准，帮助结构工程师快速完成散热方案的初步选型与布局验证。
