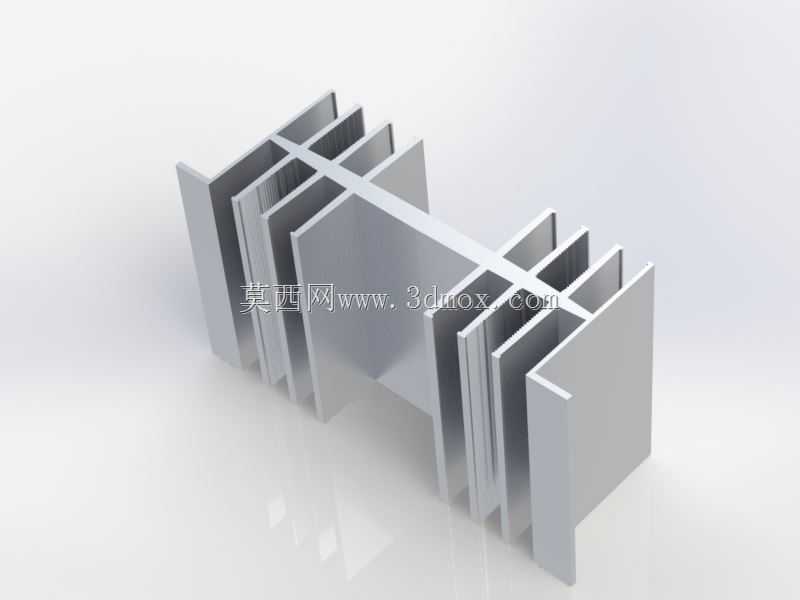

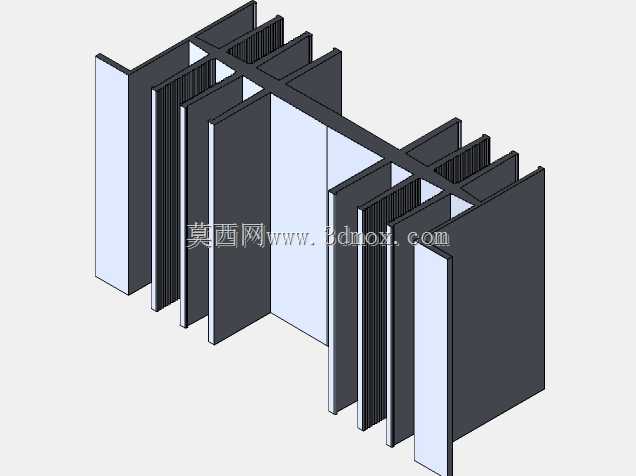

PE5型铝制插片式散热结构件

　　这款PE5型散热结构件采用插片式铝型材拼接成型，核心应用场景覆盖小功率工控电源模块、固态继电器安装座、小型变频驱动板的被动散热环节，也可适配民用采暖支路的小型换热终端、电子设备机箱的内置散热工位，无需额外加装风机即可依靠自然对流完成热量传导，在无强制风冷的密闭机柜、低噪音要求的工控设备舱内适配性极强。从结构设计逻辑来看，主体采用等距排布的直立散热鳍片，鳍片厚度控制在1.2mm，相邻鳍片间距预留8mm的空气流通通道，既保证足够的散热接触面积，也避免鳍片过密导致积灰堵塞风道，长期使用下散热效率衰减幅度控制在5%以内。中间的横向连接筋采用一体化铣削成型，与两侧鳍片的拼接处采用过盈压装工艺，不存在焊接缝隙带来的热阻问题，

　　热量从底部安装面传导至各鳍片的路径无断点，整体热传导效率比粘接式鳍片结构高18%左右。安装边界方面，底部安装面为平整铣削面，平面度控制在0.05mm以内，可与发热元器件的表面充分贴合，安装孔位采用对称排布的M4螺纹孔，孔距公差控制在±0.1mm，适配市面上绝大多数标准安装位的功率器件，无需额外加工转接板即可完成装配。鳍片顶端做了0.5mm的倒角处理，避免安装维护过程中锐边划伤操作人员，整体外形无突出的异形结构，可直接嵌入设备的预设安装槽内，周边预留3mm的安全间隙即可满足对流散热的空间要求。实际工况下，当发热器件表面温度达到75℃时，该散热结构可将表面温差控制在12℃以内，鳍片最远端与根部的温度差不超过8℃，热量分布均匀性表现优异，

　　不会出现局部热量堆积导致的散热失效问题。针对不同的安装场景，该结构的鳍片高度可根据预留空间做等比例调整，横向连接筋的厚度也可根据承重需求做适配修改，基础款结构的重量控制在210g左右，不会给安装基板带来额外的承重负担，在轻量化要求较高的便携工控设备、小型通讯终端内也可适配使用。结构建模过程中已对压装工位的应力做了仿真校核，过盈压装时鳍片根部的最大应力低于铝型材的屈服强度，不会出现压装开裂、鳍片变形的问题，批量生产时的良率可稳定控制在99%以上。
