M型铝挤式散热结构件三维设计

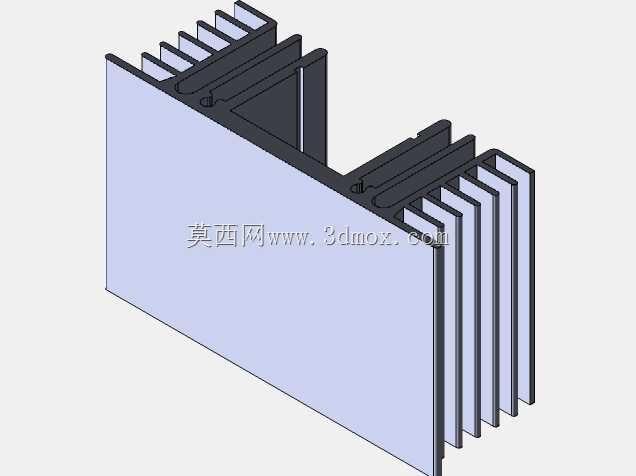

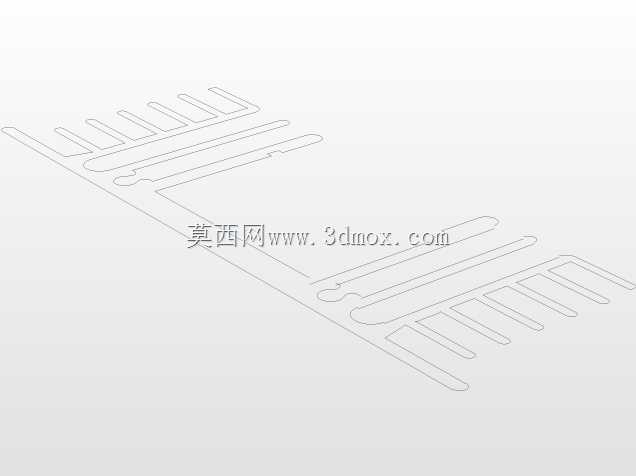

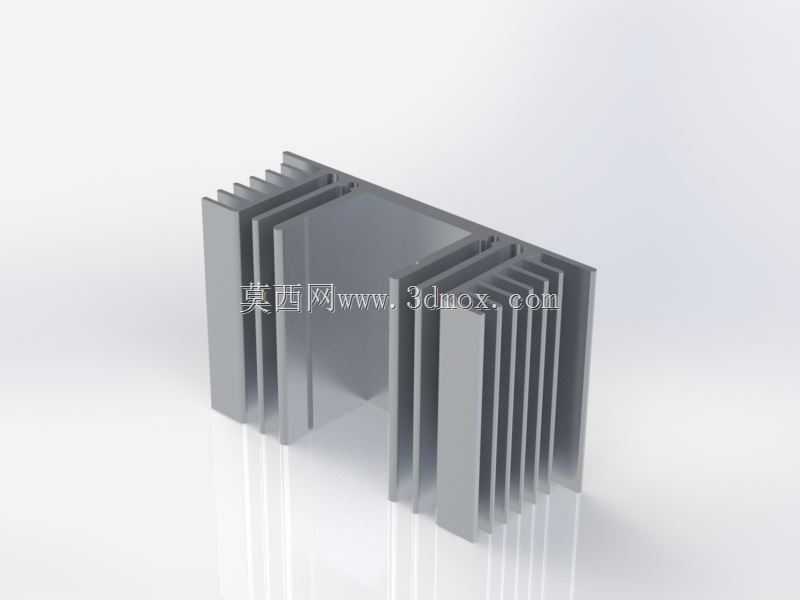

　　这款M型散热结构件主要面向中小功率电力电子、工控板卡、LED驱动模块等场景的被动散热需求，区别于常规平板式直肋散热片，其采用中部内凹的M型截面构型，在同等投影安装面积下，有效拓展了散热肋片的总展开面积，同时兼顾了安装空间的避让需求——不少工控场景里发热器件周边会布置电容、接线端子等凸起元件，内凹的腔体刚好可以容纳这类低矮元件，无需额外抬高散热片安装高度，压缩整机的竖向装配空间。

　　从设计逻辑来看，整体采用一体铝挤成型工艺，所有肋片与底座为连续金属结构，不存在接触热阻，肋片厚度沿高度方向做了微小的拔模斜度，既符合铝挤生产的脱模要求，也能让肋片根部的热传导截面更大，快速将底座吸收的热量均匀传导到每一片肋的顶端。肋片的间距设置经过考量，针对自然对流场景，肋间距过窄会阻碍热空气上升形成气流滞止区，过宽则会浪费安装面积，该结构的肋间距适配常规无风扇自然对流工况，热空气可顺着肋片间的竖向流道顺畅上升，带动周围冷空气从肋片底部补入，形成稳定的自然对流循环。

　　安装边界方面，底座的平面度控制在适配常规导热硅脂、导热垫片的使用要求，无需额外精加工即可直接贴合发热器件表面，底座预留的安装孔位可适配TO系列功率器件、标准封装模块的安装孔距，也可根据实际PCB布局调整固定位置。两侧的肋片高度略高于中部内凹区域，在多板卡并排安装的机柜场景中，相邻板卡的散热片之间不会形成完全封闭的空间，预留的气流通道可避免热量在相邻器件间累积。

　　实际应用中，这类结构件无需额外配置风扇，完全依靠自然对流即可满足10-30W功率器件的温升控制要求，无运动部件带来的可靠性优势，使其适配长期不间断运行的工控设备、户外通讯终端、电源模块等对寿命要求较高的场景，避免风扇积灰、轴承失效带来的散热故障。建模过程中对铝挤工艺的拔模角度、肋片宽厚比都做了工艺校验，避免出现生产时肋片变形、充模不满的问题，所有转角处都设置了适配挤压工艺的圆角，减少应力集中的同时也降低挤压模具的损耗速率。
