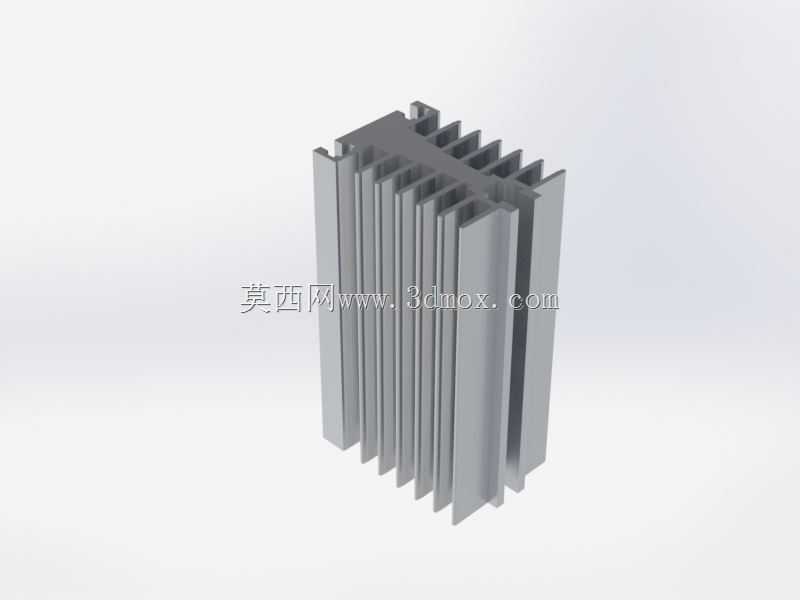

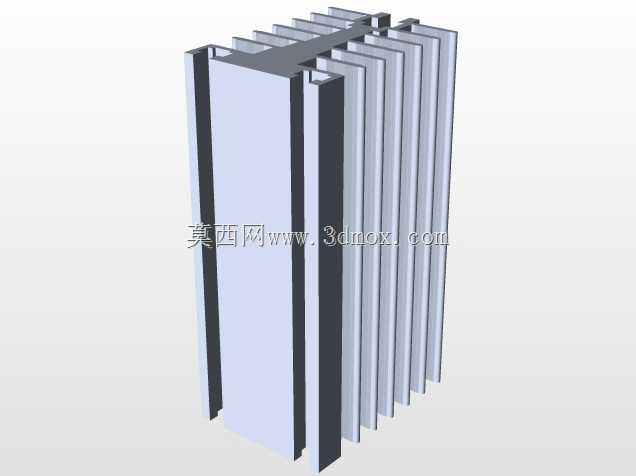

K3型铝挤式散热结构件三维设计

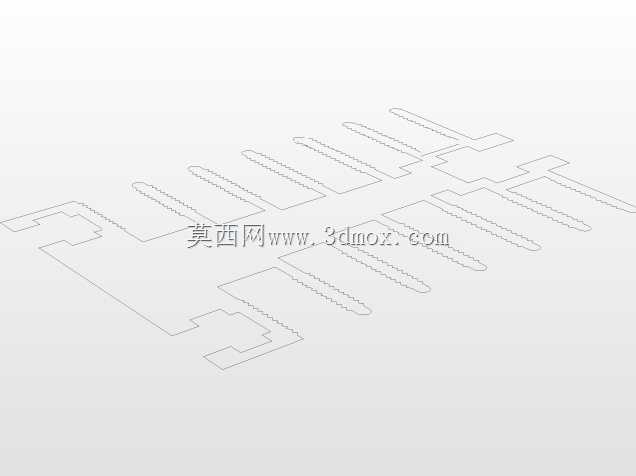

　　该散热结构件采用多鳍片平行排布的铝挤成型结构设计，核心应用场景覆盖中小功率工控主板、功率半导体模块、LED驱动电源、小型变频控制器等需要被动散热的电子电气设备安装场景，无需额外配置风冷组件即可满足常规工况下的热交换需求。从实际使用维度看，这类散热件的核心作用是通过增大与空气的接触面积，将发热元器件工作产生的热量快速传导至鳍片表面，依靠自然对流完成热量散逸，避免元器件因结温过高出现性能衰减、寿命缩短甚至热击穿失效的问题。设计过程中首先考量的是安装边界的适配性，基座平面预留足够的平整贴合区域，可适配常规TO封装、贴片式功率器件的安装尺寸，鳍片间距经过对流效率核算，既避免间距过小导致积灰后散热效率陡降，也不会因间距过大浪费型材截面空间，

　　在单位体积内实现最优的散热面积配比。结构上采用一体铝挤成型工艺，基座与鳍片无拼接缝隙，从根源上消除接触热阻，热量从安装面传导至鳍片末端的路径更短，热传导效率远高于拼接式散热结构。鳍片端部做了微小的倒角处理，既可以避免生产转运、安装过程中锐边划伤操作人员，也能在一定程度上优化鳍片端部的气流导向，提升自然对流状态下的空气流通效率。安装适配层面，基座可根据实际安装需求加工沉头孔、导热胶贴合面等结构，无需对整体鳍片结构做二次改动即可适配不同设备的安装位尺寸，鳍片高度方向的尺寸经过重心核算，安装后不会因高度过高导致设备运输、运行过程中出现结构共振，适配各类立式、卧式安装的设备内部空间。从热设计逻辑上，该结构的热阻参数经过反复校核，

　　在常规25℃环境温度下，可满足持续热耗散功率下的元器件结温控制要求，无需额外增加表面阳极氧化层即可达到基础散热性能，若应用在高腐蚀、高湿度工况，也可在鳍片表面做黑色阳极氧化处理，进一步提升辐射散热效率，适配更严苛的使用环境。
