双作用活塞式气缸三维结构设计

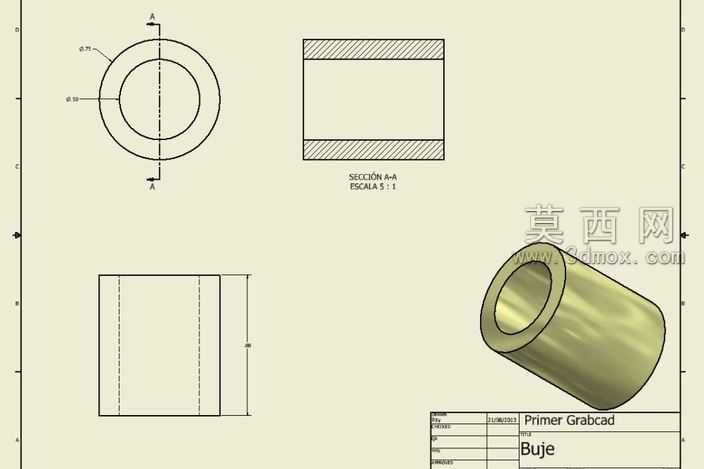

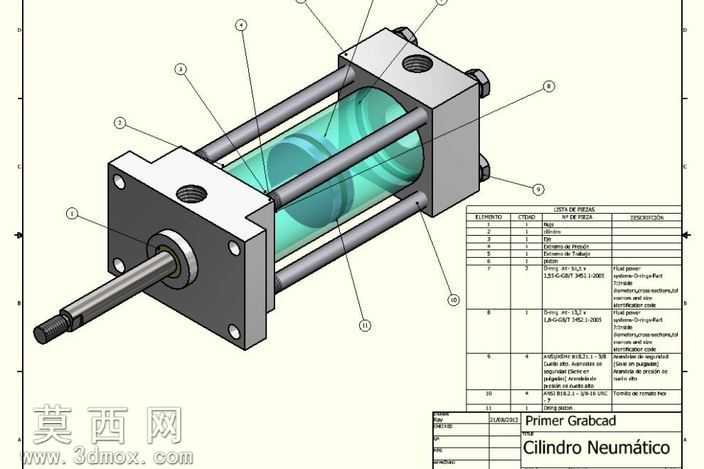

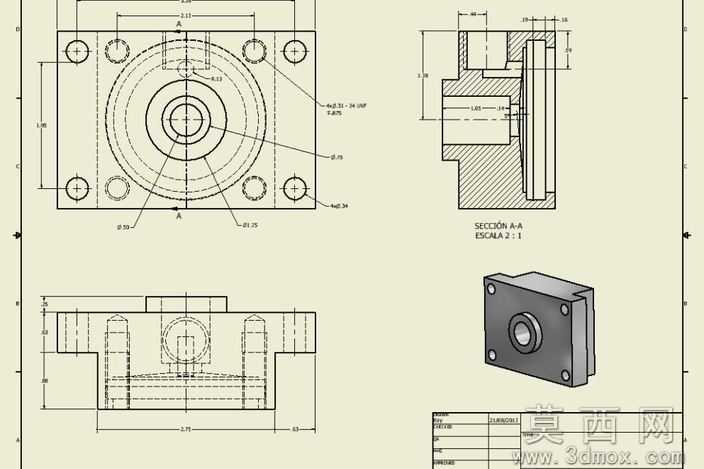

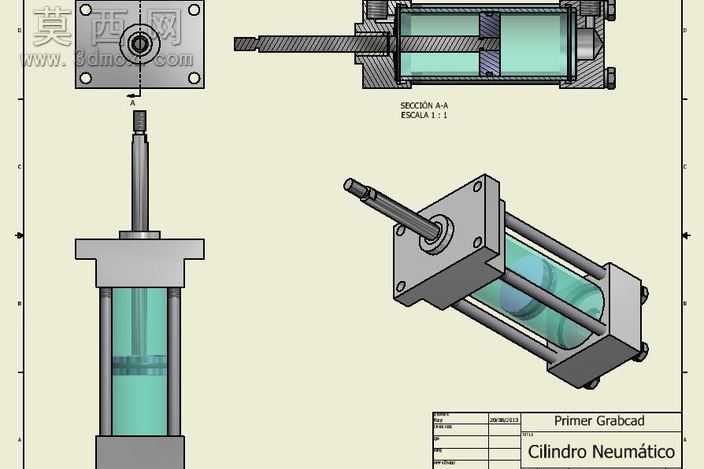

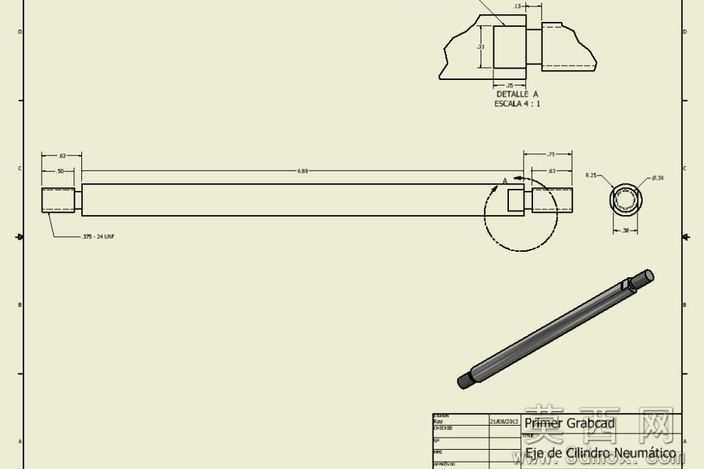

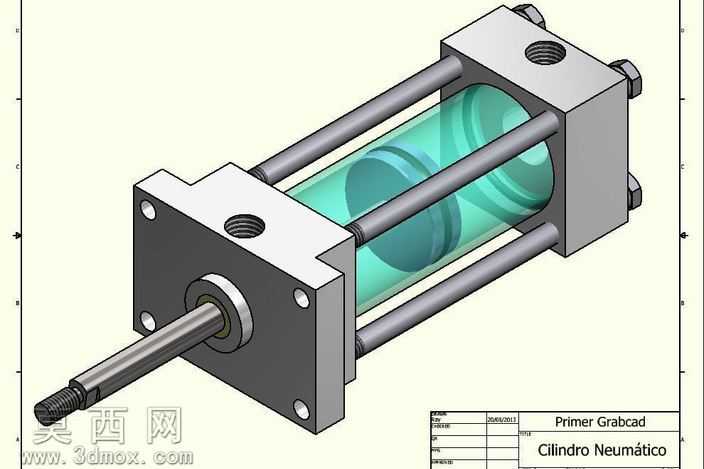

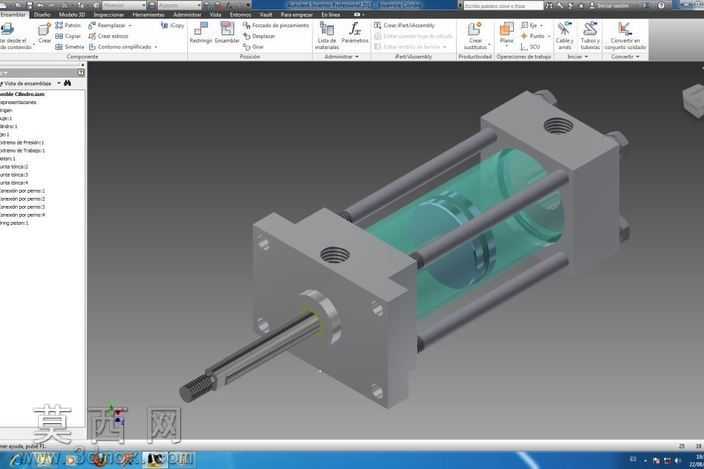

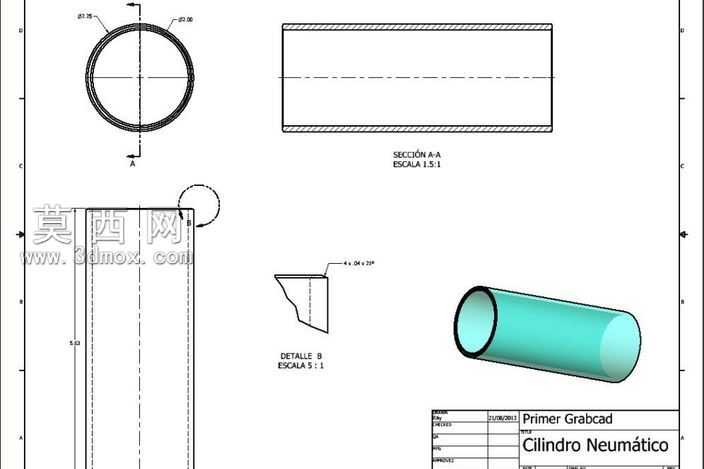

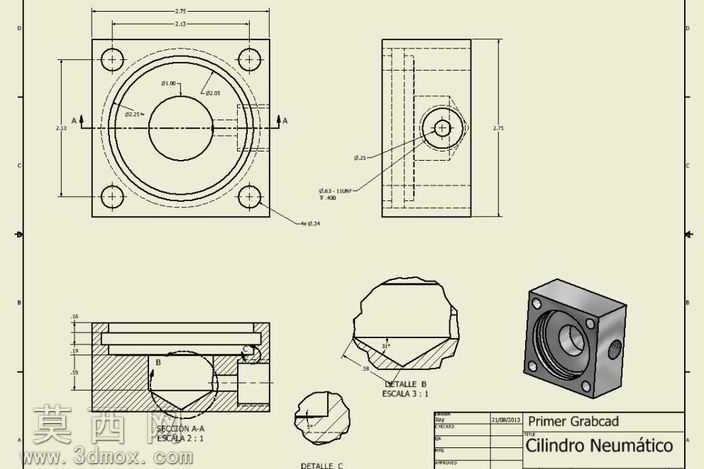

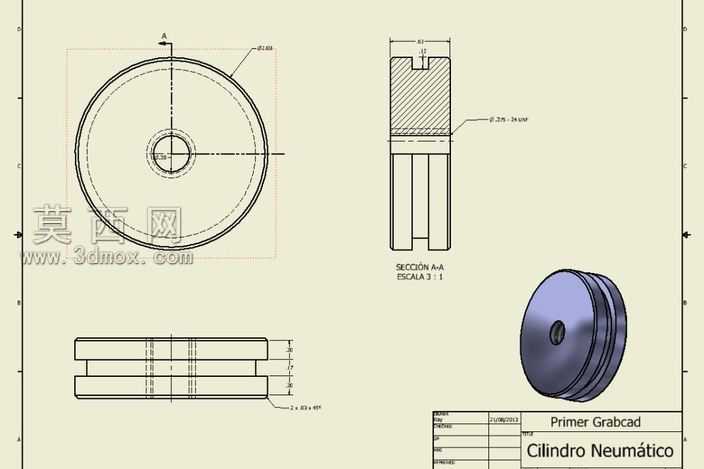

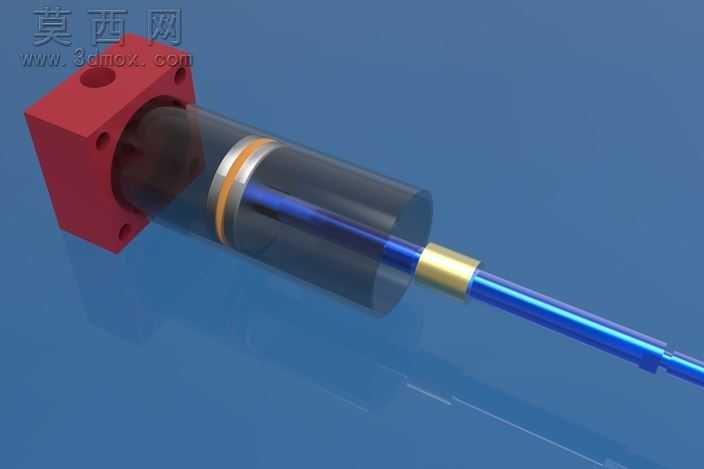

本作品为双作用活塞式气缸的三维参数化建模成果，建模阶段采用Autodesk Inventor完成全零件的参数化搭建，首先梳理气缸的整体装配逻辑，将整体结构拆解为前端盖、后端盖、透明可视化缸筒、活塞组件、活塞杆、锁紧拉杆、密封件、进出气接口等独立可编辑零件，每个零件均按照气动元件的常规设计规范设定尺寸参数，保证各部件装配间隙符合实际气动元件的配合要求。建模过程中对缸体的进出气螺纹接口做了细节还原，对端盖的安装定位孔、拉杆的锁紧螺纹结构都做了精准的特征绘制，没有省略关键的装配定位结构。为了直观展示气缸内部的活塞运动状态，特意将缸筒材质设置为半透明玻璃质感，在材质编辑环节，金属端盖、活塞杆、拉杆部分采用磨砂金属材质，调整金属粗糙度、反射参数还原工业铝合金与钢材的真实质感，活塞密封圈部分采用深色橡胶材质，调整材质的漫反射与凹凸参数还原橡胶件的哑光磨砂触感，透明缸筒部分调整折射率与透明度参数，既保证可以清晰观察内部活塞的装配位置，又保留了硬质透明材料的折射反光效果。渲染阶段采用软件内置的工业产品渲染环境，打光采用柔和的三点布光方案，主光源从斜上方投射突出气缸的整体轮廓与金属质感，辅助光源补光消除结构暗部的死黑区域，轮廓光勾勒缸体边缘提升模型立体感，最终渲染效果可以清晰展示气缸的外部装配结构与内部活塞的布局。结构设计上遵循标准双作用气缸的工作逻辑，前后端盖通过四根平行拉杆锁紧固定，缸筒被夹持在两端盖之间形成密闭气腔，活塞固定在活塞杆中部，将缸筒内部分隔为两个独立气腔，通过两端的进出气口交替通入压缩空气即可推动活塞带动活塞杆完成往复直线运动，活塞杆伸出端设置有导向结构与密封槽位，保证运动过程的同轴度与气密性，整体模型装配关系完整，可直接用于气动原理演示、结构教学参考等场景，所有零件均可单独编辑参数，方便根据实际使用需求调整缸径、行程等核心尺寸。
