双轴承座螺纹连接支撑组件结构

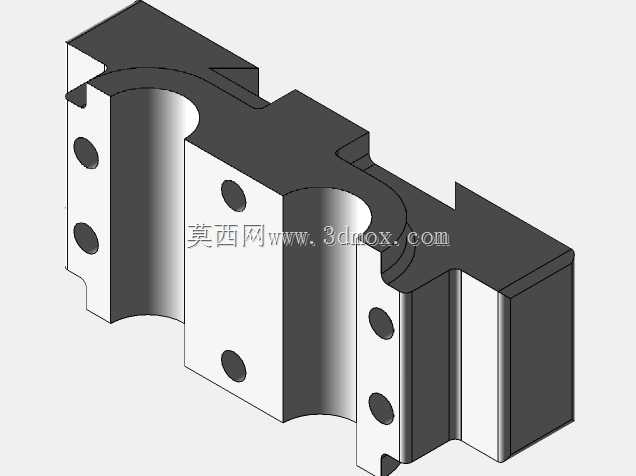

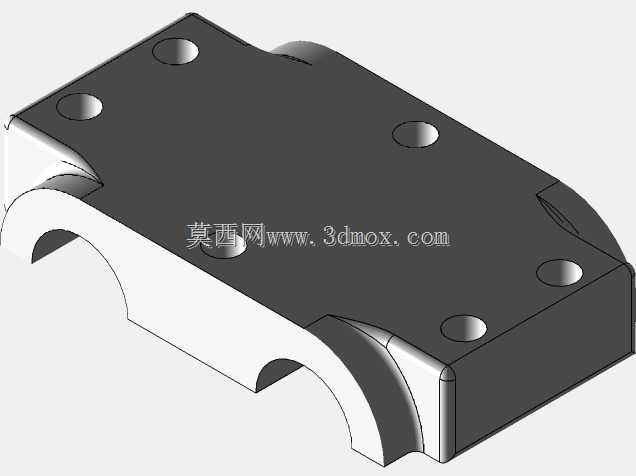

　　这类双轴承支撑结构常应用在中小功率传动的轴系布局场景中，比如轻工输送线的从动辊支撑、小型试验台的转轴定位、非标自动化设备的传动轴固定工位，核心作用是为回转类轴件提供稳定的径向与轴向支撑，抵消轴运转过程中产生的径向载荷与少量轴向窜动，避免轴件运转时出现挠曲变形、跳动超差的问题。整个组件分为底座、上压盖、螺纹连接件三个核心部分，底座采用带安装凸台的块状结构，底部预留平整安装面，可通过螺栓直接固定在设备安装基板上，安装面的平面度公差控制在IT7级以内，保证装配后支撑面与轴的轴线平行度符合设计要求；上压盖与底座配合的内弧面加工出与轴承外圈匹配的圆弧定位面，两个同轴的圆弧定位孔分别对应两个轴承的安装位，同轴度公差控制在0.02mm以内，

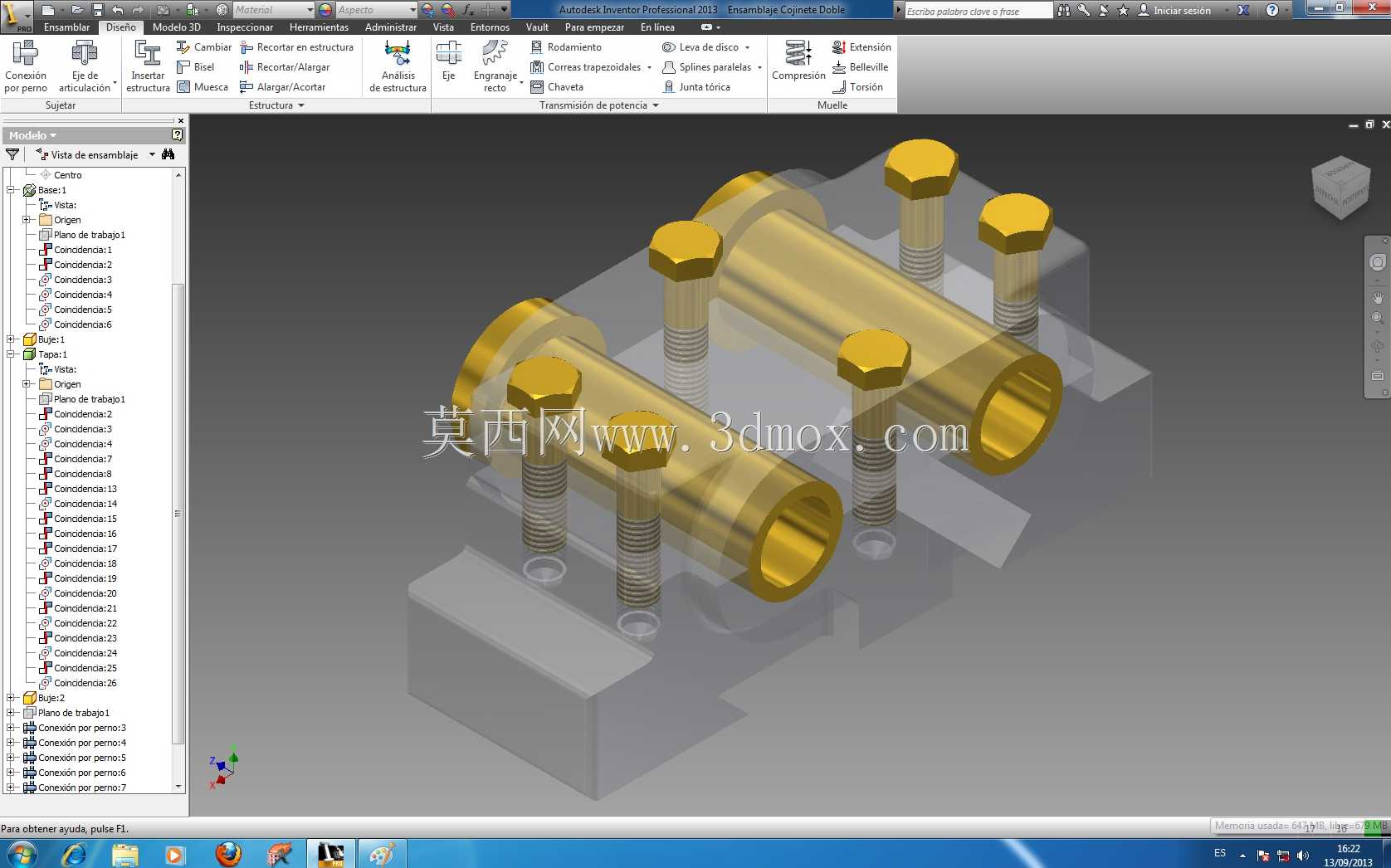

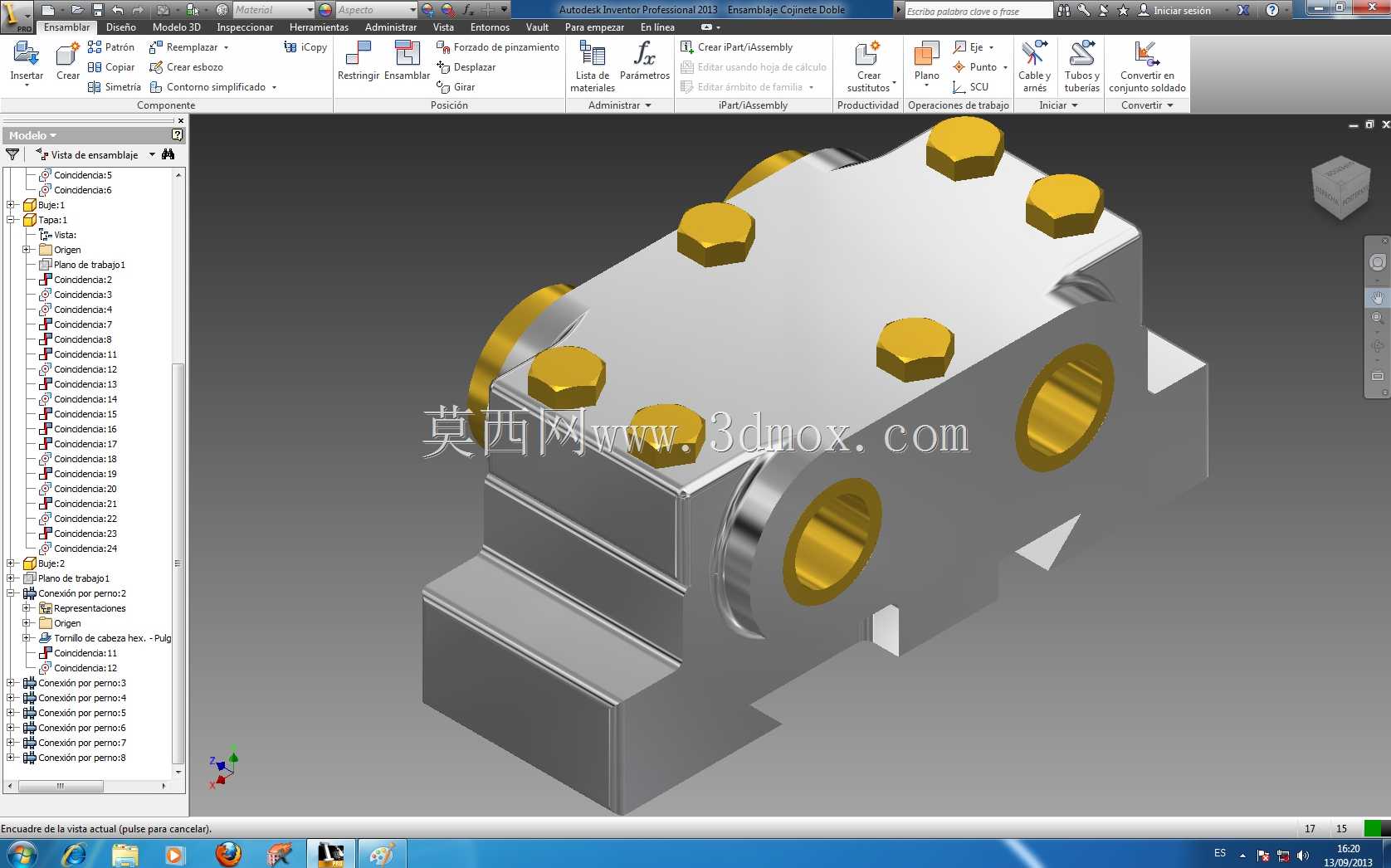

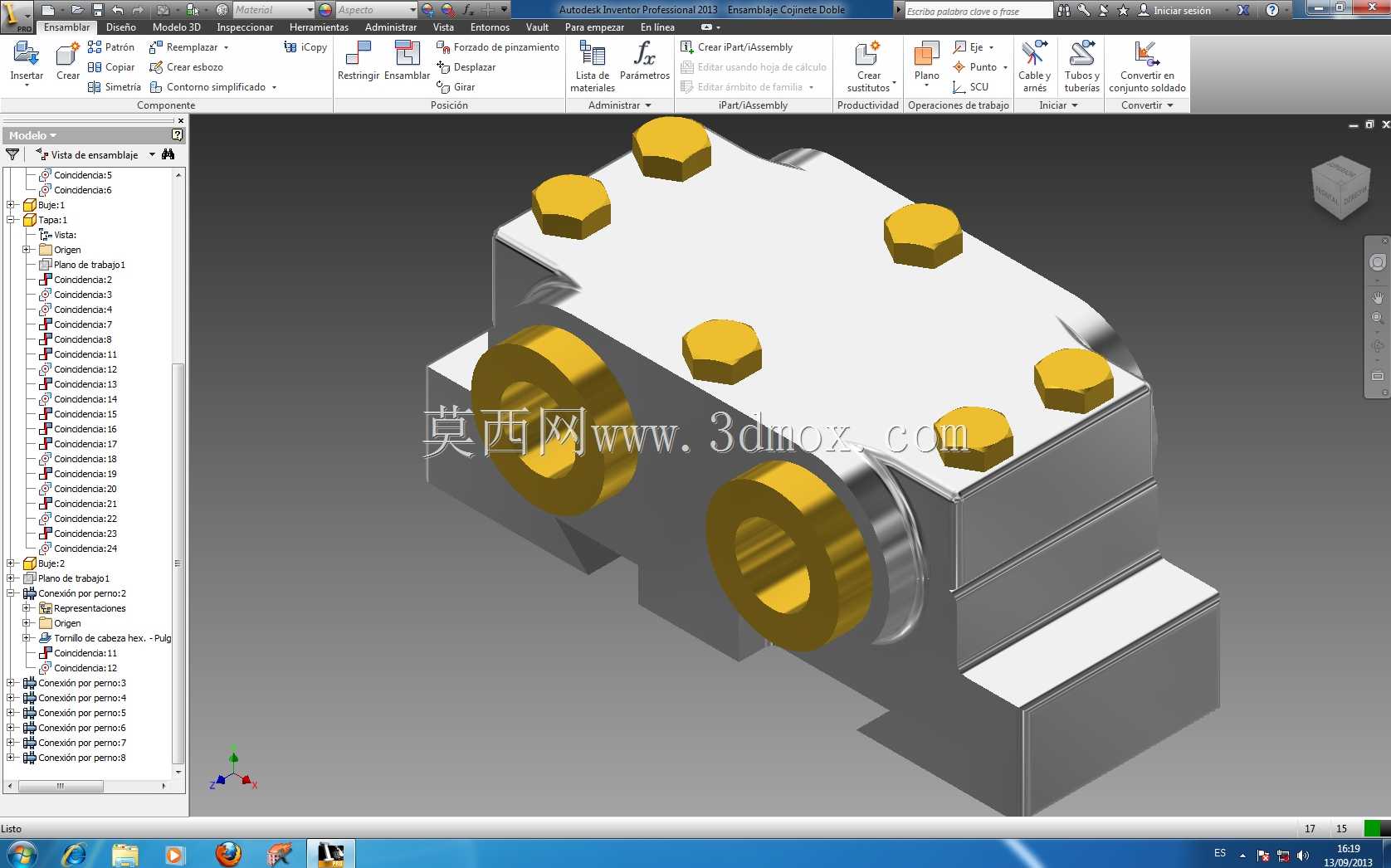

　　避免轴承安装后出现别劲、运转卡滞的问题。螺纹连接组件采用外六角螺栓配套弹簧垫圈的组合，沿轴承孔周向均匀布置6组连接点位，螺栓预紧力按照8.8级螺栓的许用预紧力矩施加，弹簧垫圈可有效抵消设备运转时的振动载荷，防止连接螺栓出现松脱，保证上下盖对轴承外圈的夹持力稳定均匀。设计时优先考虑了装配与维护的便捷性，上下盖采用剖分式结构，更换轴承时无需拆卸轴端的传动轮、联轴器等零件，只需松开连接螺栓即可取下上压盖完成轴承更换，相比整体式轴承座能减少60%以上的维护拆装工作量。结构的外形尺寸根据适配的轴承外径、轴系跨距确定，整体宽度方向的安装边界不超过轴承外径的2.5倍，长度方向根据两个轴承的设计跨距预留足够的支撑间距，

　　避免轴的支撑跨距过大导致挠度超标；安装孔的位置尺寸按照通用设备安装基板的孔位规范设计，可直接适配多数常规非标设备的安装布局，无需额外加工转接板。在细节设计上，上下盖的配合面预留0.05mm的密封间隙，可在装配时填充密封胶，避免工况中的粉尘、切削液进入轴承腔内部，延长轴承的使用寿命；轴承安装位的端面预留轴承外圈的轴向定位台阶，台阶高度按照轴承外圈厚度的1/3设计，既可以保证轴承的轴向定位可靠，又不会影响轴承的拆卸操作。
